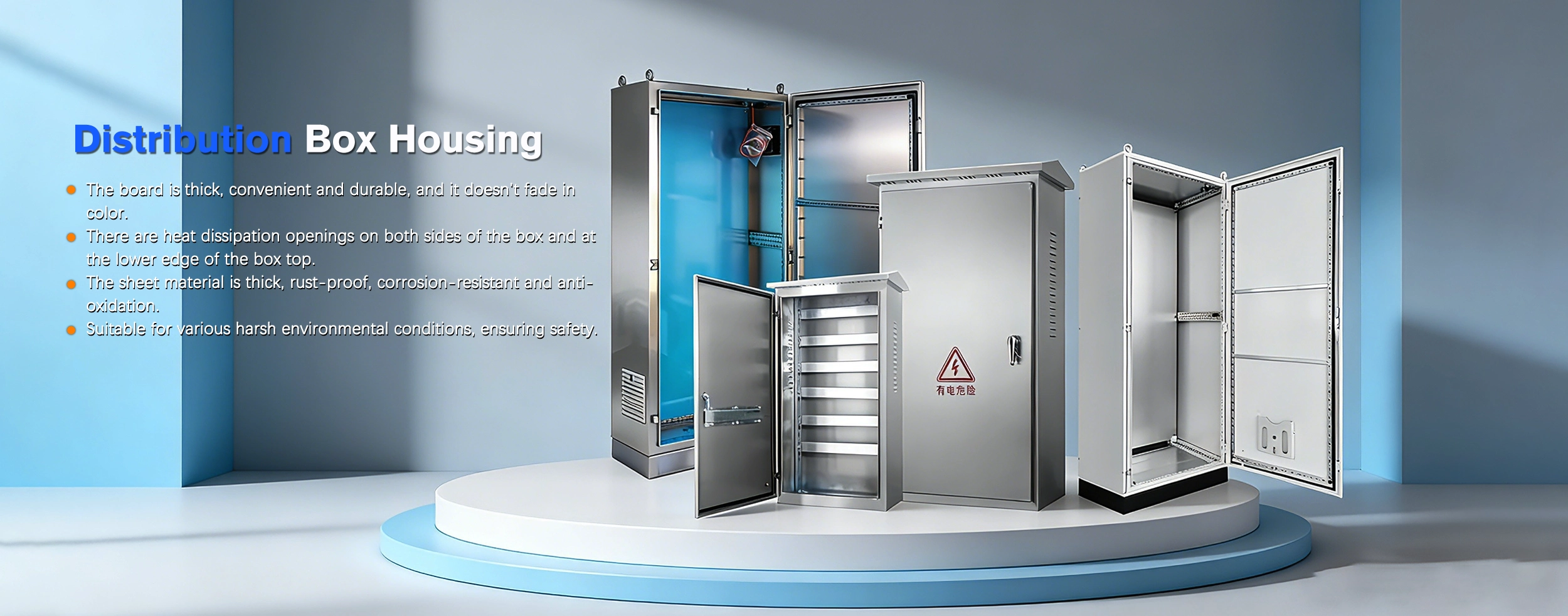

Wenzhou Shangming Electric Co., Ltd. jest wiodącym producentem i dostawcą najwyższej jakości sprzętu elektrycznego.

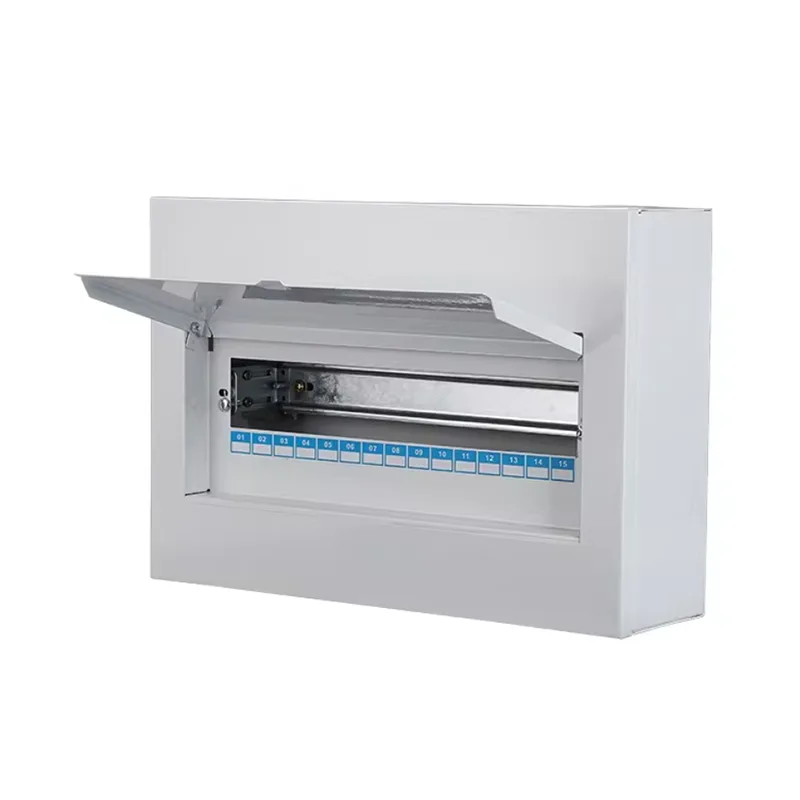

Shangmingjest niezawodnym producentem i dostawcą obudów do skrzynek rozdzielczych. Dzięki naszemu bogatemu doświadczeniu oferujemy produkty wykonane z różnych materiałów i o różnych specyfikacjach, a także możemy zapewnić niestandardowe rozwiązania dostosowane do Twoich konkretnych potrzeb.

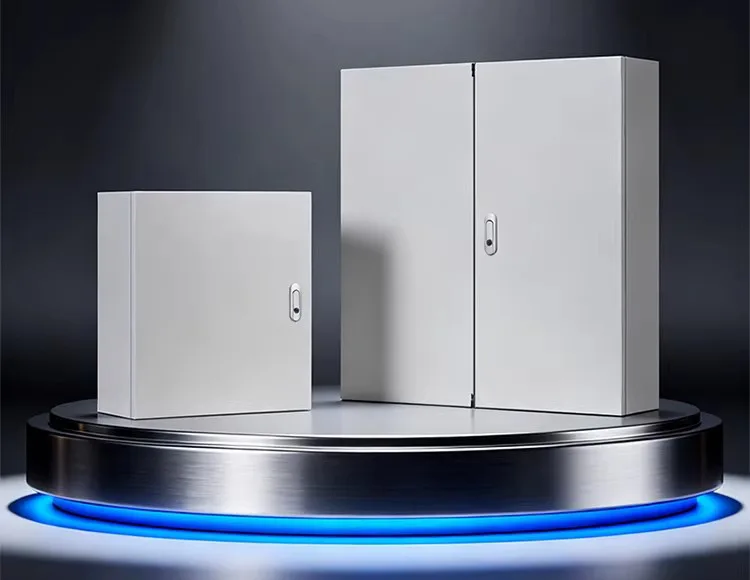

Kluczowe funkcje

1. Ochrona fizyczna: Zapewnia ochronę przed wnikaniem kurzu, wody i ciał obcych, jednocześnie zapobiegając przypadkowemu kontaktowi personelu z elementami pod napięciem.

2. Izolacja bezpieczeństwa: Izoluje sprzęt wysokiego napięcia i prądu od środowiska operacyjnego, zmniejszając w ten sposób ryzyko porażenia prądem elektrycznym i pożaru.

3. Platforma montażowa komponentów: Obudowa skrzynki rozdzielczej jest wyposażona w szyny DIN, wsporniki montażowe i wstępnie nawiercone otwory ułatwiające standardową instalację komponentów, takich jak wyłączniki automatyczne i liczniki energii elektrycznej.

4. Ekranowanie elektromagnetyczne: Minimalizuje wpływ zewnętrznych zakłóceń elektromagnetycznych na wewnętrzne obwody sterujące.

5. Możliwość dostosowania do środowiska: Dzięki zastosowaniu różnych materiałów i stopni ochrony obudowa nadaje się do szerokiego zakresu środowisk, w tym pomieszczeń wewnętrznych, zewnętrznych i przemysłowych.

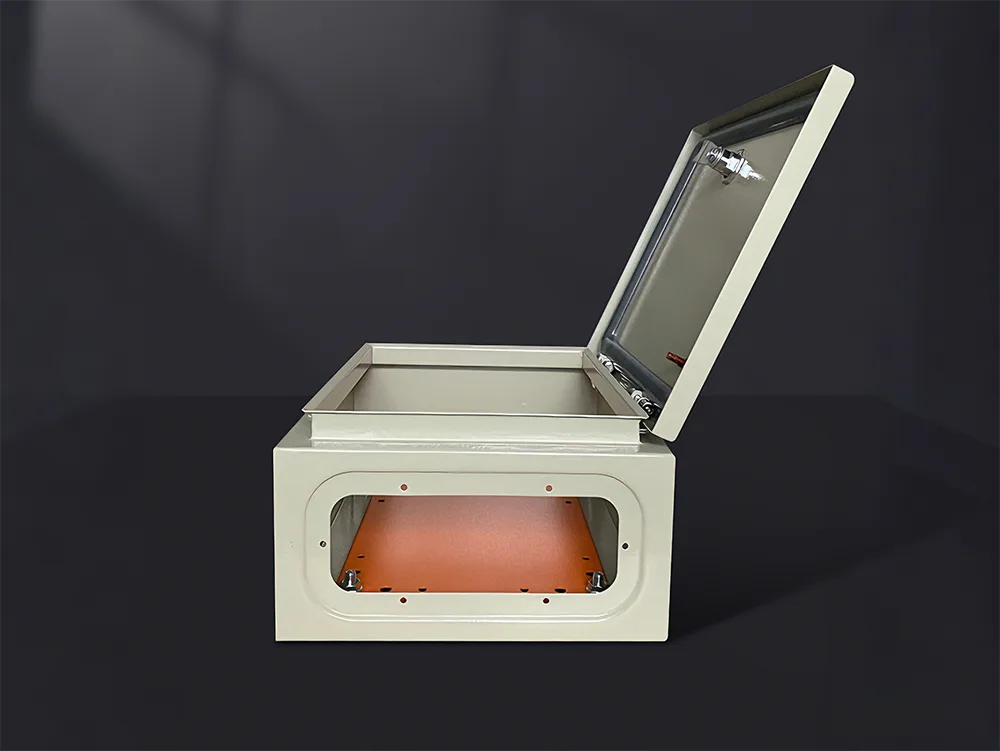

Elementy konstrukcyjne

Drzwi szafki: Dostępne w wersjach z drzwiami przezroczystymi i pełnymi; niestandardowe konfiguracje są dostępne w firmie Shangming.

Płyta montażowa: Metalowa płytka używana do wewnętrznego mocowania komponentów; jest zdejmowalny, co ułatwia montaż na zewnątrz szafki.

Nokauty: Wstępnie dziurkowane porty wejściowe kabli zaprojektowane tak, aby pomieścić kable o różnych średnicach.

Uszczelka: Wysoce elastyczna uszczelka znajdująca się na obwodzie panelu drzwiowego, stanowiąca kluczowy element zapewniający określony stopień ochrony IP.

Śruba uziemiająca: Niezbędne do zapewnienia niezawodnego uziemienia metalowej obudowy, zapobiegając w ten sposób włączeniu zasilania elektrycznego obudowy.

Scenariusze zastosowań

I. Budowa systemów dystrybucji energii elektrycznej niskiego napięcia

Nasze obudowy skrzynek rozdzielczych służą jako skrzynki rozdzielcze dla budynków komercyjnych, pięter mieszkalnych i dystrybucji energii w miejscach publicznych.

Działają jako platformy montażowe dla komponentów takich jak wyłączniki automatyczne i urządzenia różnicowoprądowe, ułatwiając ujednolicenie okablowania i ochronę bezpieczeństwa, jednocześnie zwiększając ogólny porządek i bezpieczeństwo systemu dystrybucji energii.

II. Sterowanie urządzeniami przemysłowymi i automatyką

Pełnią funkcję szaf sterowniczych maszyn, szaf sterowniczych zautomatyzowanych linii produkcyjnych oraz obudów systemów sterowania PLC.

Wewnętrznie mieszczą one komponenty, takie jak styczniki, przekaźniki i moduły sterujące, chroniąc sprzęt elektryczny przed kurzem i zanieczyszczeniem olejem, jednocześnie ułatwiając integrację i konserwację sprzętu.

III. Projekty dotyczące dystrybucji energii zewnętrznej i inżynierii

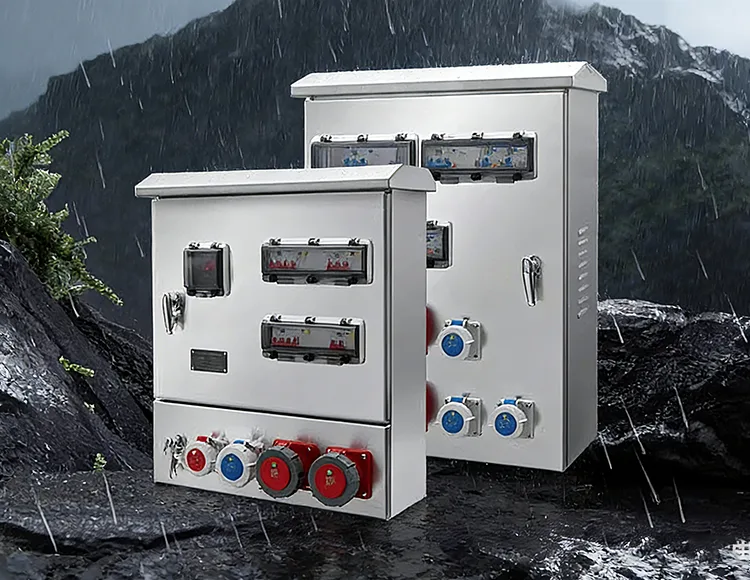

Służą jako tymczasowe zewnętrzne skrzynki zasilające, rozdzielnie zasilania na placach budowy i skrzynki sterujące oświetleniem drogowym.

Jeśli potrzebujesz produktu dostosowanego do tych zastosowań, zalecamy wybranie wysokiego stopnia ochrony (np. IP54 / IP65), aby zapewnić odporność na wodę, kurz i deszcz.

IV. Systemy fotowoltaiczne i nowa energia

Shangming oferuje obudowy doSkrzynki przyłączeniowe PV, szafy fotowoltaiczne podłączone do sieci i skrzynki sterujące do systemów magazynowania energii.

Jako podstawowa obudowa nowego sprzętu energetycznego, obudowy te zapewniają ochronę, izolację i przestrzeń montażową, spełniając wymagania dotyczące długotrwałej pracy na zewnątrz.

V. Komunikacja i infrastruktura

Możesz skontaktować się z nami, aby dostosować skrzynki sterujące do sprzętu komunikacyjnego, skrzynki rozdzielcze do systemów niskiego napięcia, skrzynki zasilające do systemów nadzoru i nie tylko.

Zapewnia to ochronę urządzeń zasilających komunikację, zapobiega zakłóceniom zewnętrznym i wpływowi na środowisko oraz zwiększa ogólną stabilność systemu.

Jakie czynniki należy wziąć pod uwagę przy wyborze obudowy skrzynki rozdzielczej?

1. Wymiary i dane techniczne

Dokonując wyboru, nie zalecamy wybierania obudowy, która jedynie dokładnie pasuje do komponentów. Powierzchnia zajmowana przez elementy wewnętrzne nie powinna przekraczać 80% powierzchni płyty podstawy. Pozostałe 20% przestrzeni jest zarezerwowane na okablowanie, odprowadzanie ciepła i potencjalną przyszłą rozbudowę; dlatego też przy wyborze należy zawsze pozostawić pewną swobodę.

Jeśli chodzi o głębokość, należy wziąć pod uwagę łączną głębokość wyłączników (w tym ich uchwytów roboczych), kanałów kablowych i samych drzwi obudowy. Jest to szczególnie istotne w przypadku wysokoprądowych wyłączników kompaktowych, które mają znaczne wymagania dotyczące głębokości; niezastosowanie się do tego może uniemożliwić prawidłowe zamknięcie drzwi.

2. Stopień ochrony (kod IP)

Wybierz odpowiedni stopień ochrony w zależności od powagi środowiska instalacji:

Wnętrza biur/korytarzy: IP30 – IP40 jest wystarczające.

Warsztaty przemysłowe: Zaleca się stopień ochrony IP54 w celu zapewnienia ochrony przed kurzem i rozpryskami wody.

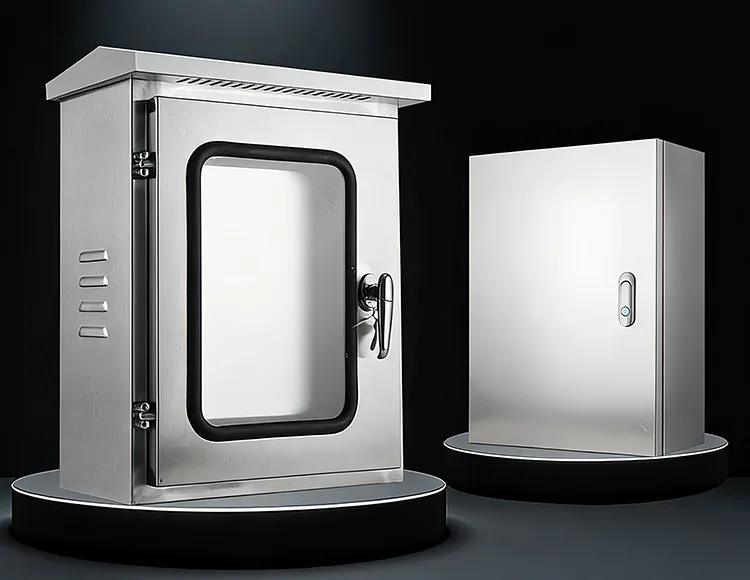

Systemy zewnętrzne/fotowoltaiczne: IP65 lub wyższy jest obowiązkowy, a szwy drzwi muszą mieć ciągłą, zintegrowaną uszczelkę.

3. Materiał i odporność na korozję

Stal walcowana na zimno: najbardziej wszechstronna opcja, odpowiednia do większości suchych środowisk wewnętrznych.

Stal nierdzewna (304/316): Nadaje się do zastosowań w przemyśle farmaceutycznym, przetwórstwie spożywczym i w środowiskach przybrzeżnych o dużym narażeniu na mgłę solną. Stal nierdzewna 316 zapewnia doskonałą odporność na korozję w porównaniu do 304.

4. Zarządzanie temperaturą

Zarządzanie ciepłem jest często pomijanym aspektem skrzynek rozdzielczych dużej mocy. Zalecamy dokonanie wyboru w oparciu o następujące scenariusze:

Chłodzenie pasywne: Jeśli ciepło wytwarzane w obudowie jest minimalne, odpowiednia jest całkowicie szczelna obudowa.

Aktywne chłodzenie: Jeśli w obudowie znajdują się takie komponenty, jak przetwornice częstotliwości (VFD), softstarty lub styczniki wysokoprądowe, należy wybrać obudowę wyposażoną w żaluzje wentylacyjne. W niektórych przypadkach może być nawet konieczne wybranie modelu z wstępnie wywierconymi otworami montażowymi dla osiowego wentylatora chłodzącego.

Ochrona przed światłem słonecznym: W przypadku obudów zewnętrznych zalecamy konstrukcję z podwójnym dachem, aby zapobiec gwałtownemu wzrostowi temperatury wewnętrznej przez bezpośrednie światło słoneczne.

5. Łatwość instalacji i obsługi

Kierunek otwierania drzwi: Określ, czy drzwi otwierane w lewo, czy w prawo są wygodniejsze, biorąc pod uwagę dostępną przestrzeń w miejscu instalacji. Niektóre z wysokiej klasy obudów Shangming są wyposażone w drzwi, które są odwracalne (można je skonfigurować tak, aby otwierały się z lewej lub prawej strony).

Wejście/wyjście kabla: Sprawdź, czy kable będą wchodzić i wychodzić z góry czy z dołu obudowy. Zalecamy wybór obudowy wyposażonej w zdejmowaną płytę kołnierzową; wiercenie otworów wejściowych kabli w płycie kołnierzowej zapewnia większą elastyczność i zapewnia doskonałą szczelność w porównaniu z wierceniem bezpośrednio w korpusie obudowy.

Typ zamka: Standardowy przemysłowy zamek trójkątny, zamek płaski z kluczem lub zamek krzywkowy przeciwpożarowy.

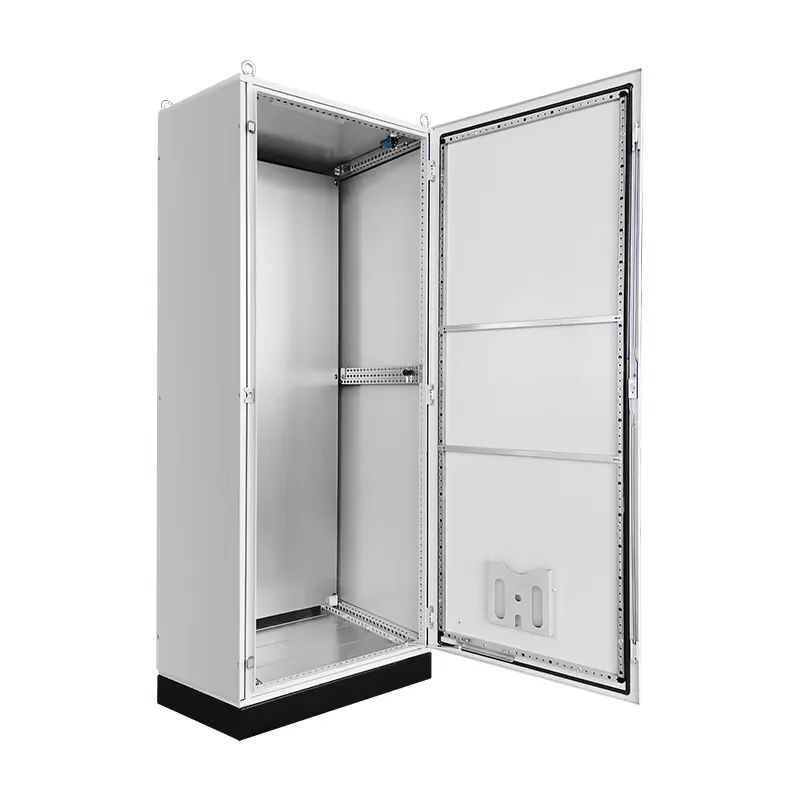

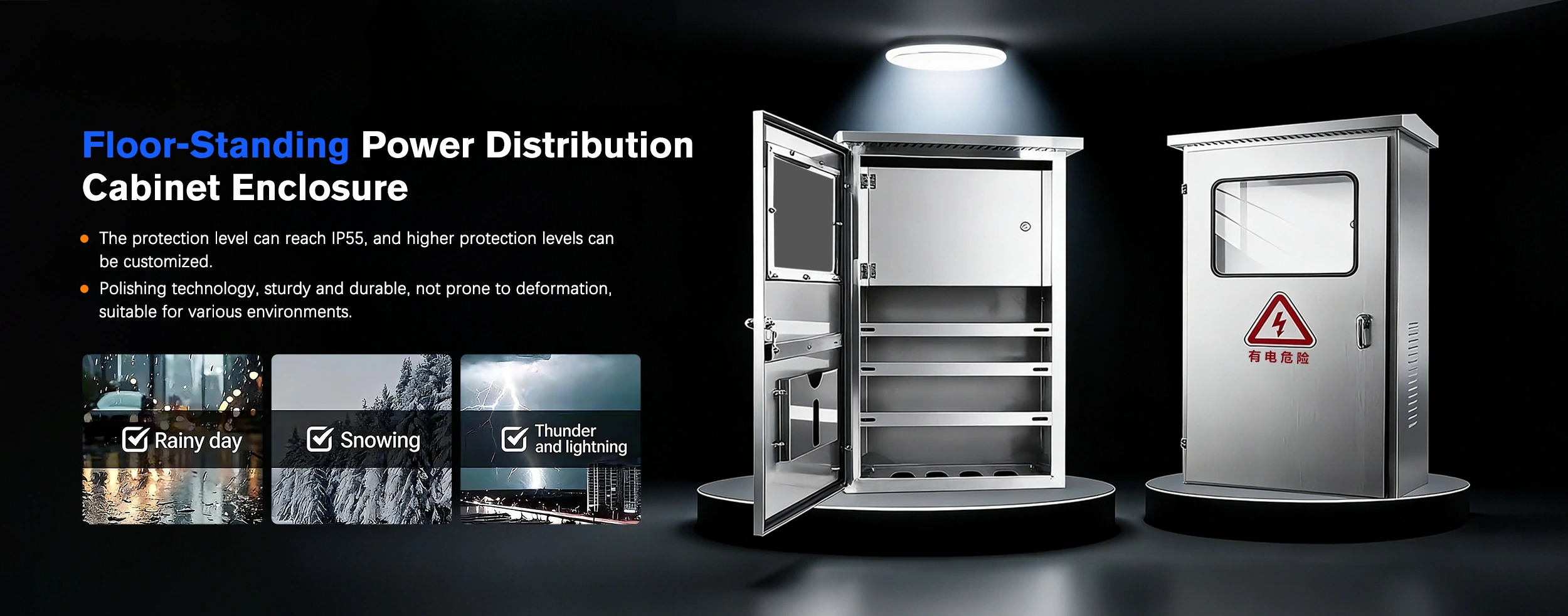

Oprócz różnego rodzajuobudowy skrzynek rozdzielczychFirma Shangming oferuje również stojące na podłodze obudowy szaf rozdzielczych zasilania — kluczowy element naszej oferty wysokiej jakości produktów. Wybierz nas jako swojego długoterminowego dostawcę, aby skorzystać z kompleksowych, dostosowanych do indywidualnych potrzeb rozwiązań i cen bezpośrednio z fabryki.

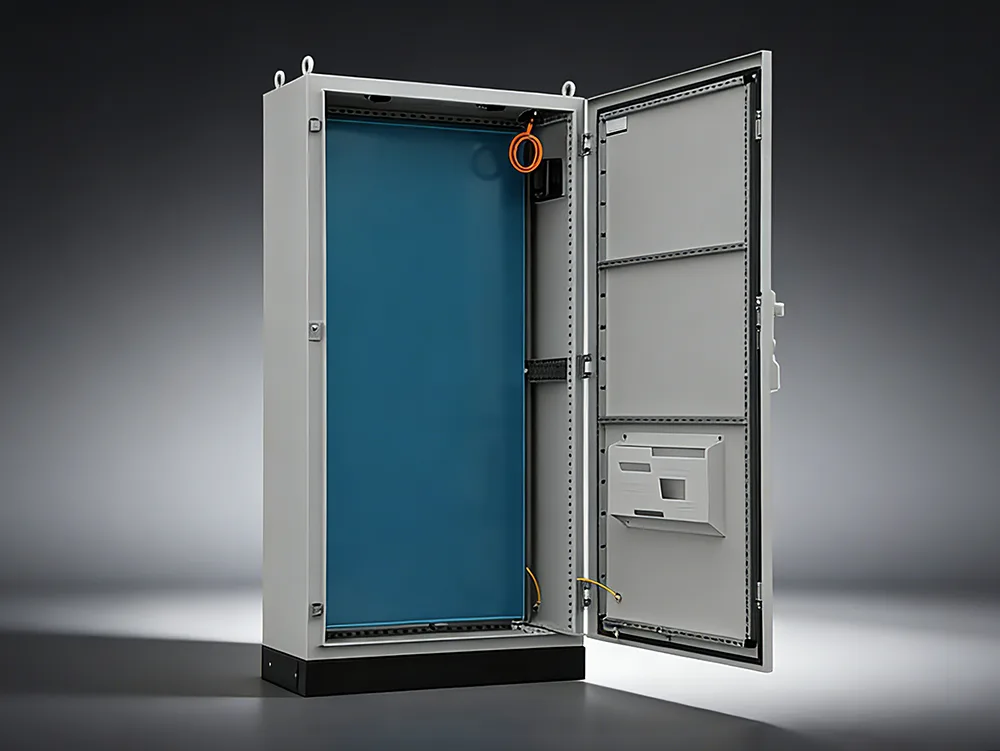

Kluczowe funkcje

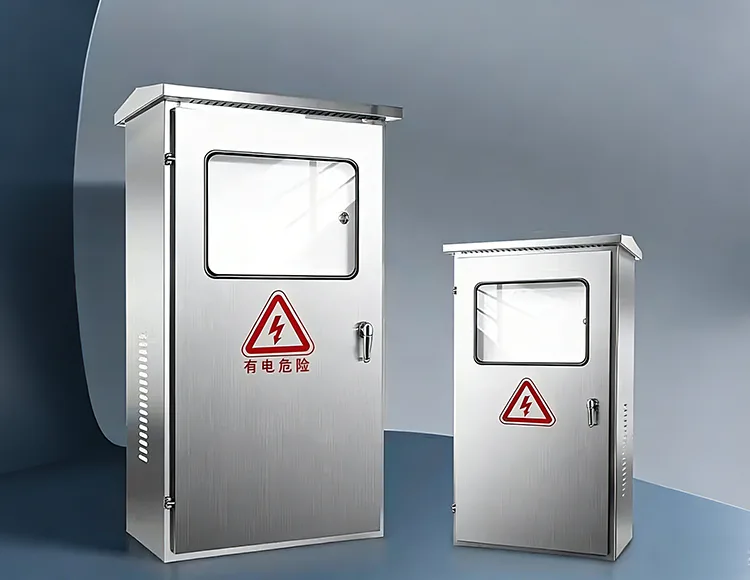

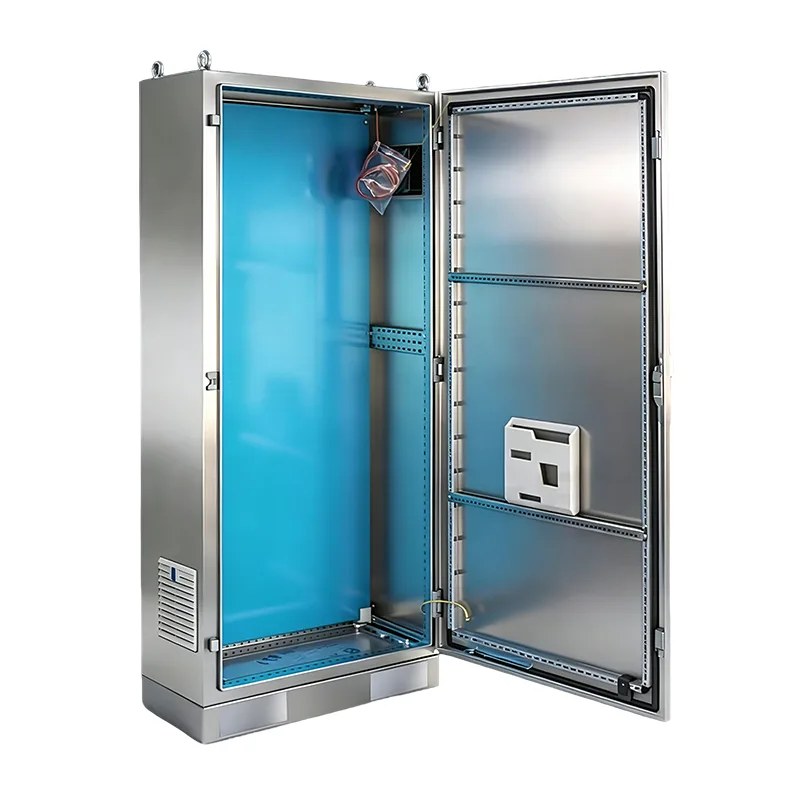

Wysoka nośność: W przypadku naszych stojących szaf rozdzielczych zasilania zwykle wykorzystujemy walcowane na zimno płyty stalowe o grubości 2,0 mm lub większej, które są albo spawane, albo montowane w celu utworzenia konstrukcji. Ta solidna konstrukcja umożliwia bezpieczne podparcie ciężkich wyłączników ramowych, miedzianych szyn zbiorczych o dużym przekroju i kabli transformatorowych.

Konstrukcja modułowa: Wnętrze charakteryzuje się modułowym systemem otworów, umożliwiającym elastyczne dopasowanie belek poprzecznych i płyt montażowych do specyficznych wymagań. Taka konstrukcja umożliwia wygodne modernizacje i rozbudowy, gdy zajdzie taka potrzeba.

Wentylacja i odprowadzanie ciepła: Biorąc pod uwagę wysoki poziom prądu zwykle występujący w szafie, obudowa jest wyposażona w otwory wentylacyjne na górze i otwory wlotowe powietrza na dole, aby zapewnić efektywny przepływ powietrza. Ponadto klienci mogą poprosić o niestandardową konfigurację w celu zintegrowania z produktem systemu chłodzenia wymuszonym obiegiem powietrza.

Wspólne klasyfikacje gabinetów

Ze względu na formę konstrukcyjną szafki podłogowe dzielą się przede wszystkim na dwie główne kategorie:

1. Typ stały

Charakterystyka: Elementy wewnętrzne są sztywno zamontowane za pomocą wsporników wsporczych; po podłączeniu nie można ich przenosić.

Zastosowania: Charakteryzuje się prostą konstrukcją i niskim kosztem; zwykle używane w środowiskach, w których wymagania dotyczące ciągłego zasilania nie są bardzo rygorystyczne.

Reprezentatywny model: Szafka rozdzielcza zasilania niskiego napięcia typu GGD.

2. Typ wysuwny / typ wyjmowany

Charakterystyka: Każdy obwód jest umieszczony w oddzielnej, niezależnej szufladzie.

Zastosowania: Niezwykle wygodny w utrzymaniu. W przypadku awarii konkretnego obwodu, można po prostu wyciągnąć odpowiednią szufladę i zastąpić ją nową, bez konieczności odłączania głównego zasilania.

Reprezentatywne modele: zaawansowane szafy dystrybucyjne typu GCK, GCS i MNS.

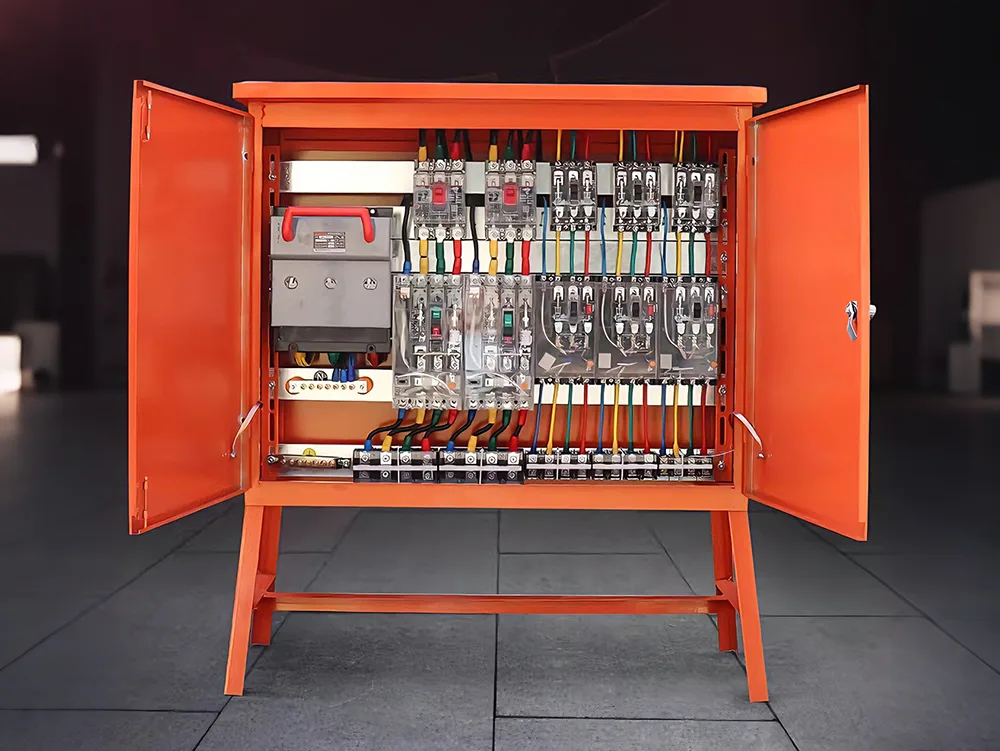

Skrzynki rozdzielcze stojące i naścienne: jaka jest różnica?

Zalecenia dotyczące wyboru produktu i konfiguracji

W oparciu o konkretne wymagania projektu, w fazie przedsprzedażowej,Shangmingzaleci najodpowiedniejszą dla Ciebie konfigurację. Ogólnie rzecz biorąc, poniżej wymieniono najczęściej obsługiwane przez nas scenariusze aplikacji wraz z odpowiednimi zaleceniami dotyczącymi konfiguracji.

1. Przemysłowa główna dystrybucja zasilania

Zalecana konfiguracja:

Wymiary szafki: 1800–2200 mm (wys.) × 600–1000 mm (szer.) × 600–1000 mm (gł.)

Materiał: Blacha stalowa walcowana na zimno (≥1,5 mm)

Stopień ochrony: IP30 / IP40

Struktura: Szafka pojedyncza lub szafki łączone (modułowe/dzielone)

Wnętrze: Zaprojektowane do montażu systemu ACB / MCCB + szynoprzewodów

2. Systemy wysokoprądowe / główne linie dochodzące

Zalecana konfiguracja:

Szerokość: ≥800mm

Głębokość: ≥800mm

Struktura: Konstrukcja dwudrzwiowa lub wielodrzwiowa

Przestrzeń wewnętrzna: Obsługuje wysokoprądowe szyny miedziane; zawiera zarezerwowane miejsce na wprowadzenie kabla od góry lub od dołu.

3. Szafy sterujące automatyką / sterownikami PLC

Zalecana konfiguracja:

Wymiary: 1600–2000 mm (wys.)

Materiał: blacha stalowa malowana proszkowo / stal nierdzewna

Stopień ochrony: IP40 / IP54

Wnętrze: Płyta montażowa + szyny DIN

4. Zastosowania zewnętrzne

Zalecana konfiguracja:

Stopień ochrony: IP54/IP65

Materiał: stal nierdzewna (304/316) lub stal malowana proszkowo do zastosowań zewnętrznych

Cechy: Daszek przeciwdeszczowy + Taśmy uszczelniające + Konstrukcja zapobiegająca kondensacji

5. Środowiska silnie korozyjne

Zalecana konfiguracja:

Materiał: stal nierdzewna 304/316

Stopień ochrony: IP55+

Obróbka powierzchniowa: Powłoka antykorozyjna

Jak przeprowadzić rutynową konserwację stojącej obudowy szafy rozdzielczej zasilania?

1. Czyszczenie i usuwanie kurzu

Za pomocą suchej włókniny i odkurzacza usuń nagromadzony kurz z wnętrza szafki; surowo zabrania się używania mokrych szmatek lub bezpośrednich podmuchów sprężonego powietrza.

Szczególną uwagę należy zwrócić na czyszczenie szyn zbiorczych, izolatorów, komór łukowych wyłączników i kanałów wentylacyjnych.

2. Dokręcenie połączeń elektrycznych

Sprawdź wszystkie połączenia śrubowe pod kątem luzów; użyj klucza dynamometrycznego, aby ponownie dokręcić je podanymi wartościami momentu obrotowego.

W przypadku wykrycia oznak utlenienia lub uszkodzenia łukowego należy wypolerować lub wymienić zaciski.

3. Testowanie funkcjonalne komponentów

Wyłączniki automatyczne: Sprawdź, czy ręczne otwieranie i zamykanie przebiega płynnie i czy mechanizm wyzwalający reaguje.

Styczniki/przekaźniki: Sprawdź stan styków pod kątem zużycia i sprawdź, czy rezystancja cewki mieści się w normalnym zakresie.

Kondensatory: Sprawdź pod kątem oznak degradacji pojemności, wybrzuszeń lub wycieku elektrolitu.

Urządzenia SPD (urządzenia przeciwprzepięciowe): Sprawdź, czy okienko wskaźnika stanu jest zielone i czy nie został uruchomiony wskaźnik degradacji.

4. Testowanie wydajności izolacji

Użyj megaomomierza 500 V lub 1000 V, aby zmierzyć i potwierdzić następujące elementy:

Rezystancja izolacji międzyfazowej: ≥ 1 MΩ;

Rezystancja izolacji faza-ziemia: ≥ 1 MΩ;

Jeśli zmierzone wartości spadną poniżej tych norm, należy zbadać potencjalne przyczyny, takie jak wnikanie wilgoci lub zanieczyszczenie.

5. Konserwacja konstrukcji mechanicznej

Sprawdź szyny prowadzące i mechanizmy blokujące jednostek szufladowych, aby upewnić się, że nie sklejają się ani nie zacinają. Nasmaruj ruchome części smarem przeznaczonym specjalnie do urządzeń elektrycznych.

Okresowo sprawdzaj działanie mechanizmów bezpieczeństwa „Pięć zapobiegania” (blokujących).

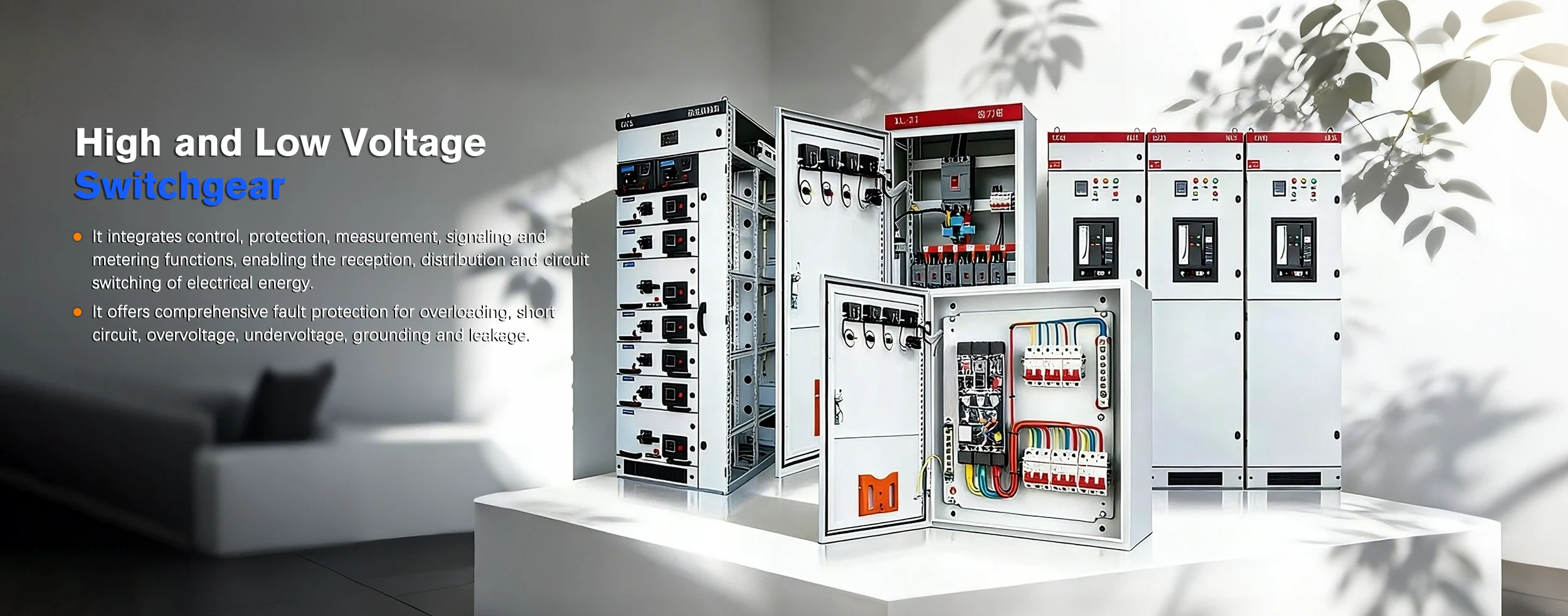

Nadal szukasz niezawodnego producenta i dostawcy rozdzielnic wysokiego i niskiego napięcia? WybieraćShangming elektrycznyz Chin. Dostarczamy profesjonalne produkty i usługi, obsługujemy różne niestandardowe zamówienia i oferujemy rozwiązania dostosowane do konkretnych potrzeb projektu.

Kategorie produktów

1. Rozdzielnica wysokiego napięcia

Do tej kategorii zaliczają się urządzenia o napięciu znamionowym od 3 kV do 35 kV i wyższym. Jego podstawową funkcją jest odbiór i dystrybucja energii elektrycznej; co więcej, w przypadku awarii linii energetycznej, współpracuje z przekaźnikowymi urządzeniami zabezpieczającymi, aby szybko przerwać prądy zwarciowe osiągające tysiące amperów.

Kluczowe komponenty:

Wyłączniki wysokiego napięcia (próżniowe lub typu SF6): Służą jako podstawowe elementy gaszące łuk.

Odłączniki (rozłączniki): Zapewniają widoczną fizyczną szczelinę powietrzną w celu zapewnienia bezpieczeństwa podczas konserwacji.

Przekładniki prądowe/napięciowe: obniżanie sygnałów wysokiego napięcia do sygnałów niskiego napięcia do celów oprzyrządowania i pomiarów.

Typowe modele: KYN28 (typ wysuwny w obudowie metalowej), XGN (jednostka główna z pierścieniem stałym).

2. Rozdzielnica niskiego napięcia

Kategoria ta obejmuje sprzęt o napięciu znamionowym 1000 V lub niższym. Jego podstawową funkcją jest zarządzanie dystrybucją końcowego etapu w systemie elektroenergetycznym. Dystrybuuje energię elektryczną — obniżoną przez transformatory — do różnych pięter, linii produkcyjnych lub urządzeń napędzanych elektrycznie.

Kluczowe komponenty:

Wyłączniki powietrzne (ACB): Używane do głównych linii przychodzących lub linii wychodzących o dużej wydajności.

Wyłączniki kompaktowe (MCCB): używane do ochrony obwodów odgałęzionych.

Szafy kompensacyjne z kondensatorami: Stosowane w celu poprawy współczynnika mocy systemu i zmniejszenia kosztów energii elektrycznej.

Typowe modele:GGD (typ stały), GCK/GCS/MNS (typ wysuwny/szufladowy).

Seria wysokiego i niskiego napięcia: porównanie

Scenariusze zastosowań

Nasza rozdzielnica wysokiego i niskiego napięcia znajduje szerokie zastosowanie i często może być wdrażana jednocześnie w jednym ustawieniu, aby spełniać różne funkcje. Możesz dostosować kompletne rozwiązanie do swoich konkretnych wymagań.

Typowe usterki i rozwiązania problemów

Shangming to profesjonalny producent zapewniający kompleksowe usługi wsparcia technicznego po sprzedaży. Ponadto wraz z dostawą naszych wyrobów zapewniamy kompletną dokumentację przeglądową oraz wytyczne obsługi i konserwacji. Poniżej przygotowaliśmy dla Ciebie listę typowych problemów.

1. Typowe problemy z rozdzielnicą wysokiego napięcia

Objaw 1: Wyładowanie częściowe i syczenie

Przyczyny: Wnikanie wilgoci do elementów izolacyjnych; powierzchniowe gromadzenie się pyłu prowadzące do wyładowań pełzających; lub wyładowania koronowe spowodowane zadziorami w punktach połączeń szyn zbiorczych.

Rozwiązania:

1. Kontrola środowiska: Sprawdź, czy urządzenia grzewcze i osuszające wewnątrz szafy działają prawidłowo.

2. Czyszczenie bez zasilania: Przetrzeć izolatory i tuleje za pomocą bezwodnego alkoholu.

3. Wykrywanie ultradźwiękowe: Podczas pracy należy używać detektora wyładowań niezupełnych, aby dokładnie określić lokalizację źródła wyładowań.

Objaw 2: Wyłącznik wysokiego napięcia nie zamyka się ani nie otwiera

Przyczyny: Uszkodzony silnik magazynujący energię; przepalony obwód sterujący (cewki załączające/otwierające); lub zatarcie mechanicznego połączenia spowodowane wyschniętym smarem.

Rozwiązania:

Kontrola obwodu wtórnego: Zmierz rezystancję cewek zamykających i otwierających i upewnij się, że napięcie zasilania pomocniczego mieści się w normalnym zakresie.

Smarowanie mechaniczne: Ponownie nałóż specjalistyczny smar niskotemperaturowy na elementy mechanicznej skrzyni biegów.

2. Typowe problemy z rozdzielnicą niskiego napięcia

Objaw 1: Nienormalny wzrost temperatury w wyłącznikach powietrznych (ACB)

Przyczyny: Niewystarczający docisk lub utlenienie głównych styków wtykowych; luźne śruby szyny zbiorczej.

Rozwiązania:

Monitorowanie temperatury: Użyj kamery termowizyjnej na podczerwień do skanowania styków i punktów połączeń.

Skontaktuj się z konserwacją: Odłącz zasilanie od systemu, wyjmij wyłącznik mocy, oczyść wszelkie warstwy utlenione na stykach i nałóż smar do styków elektrycznych.

Objaw 2: Wybrzuszenie lub pęknięcie kondensatorów w szafach kompensacji mocy biernej

Przyczyny: Nadmierna zawartość harmonicznych w systemie; lub przegrzanie spowodowane częstym przełączaniem kondensatorów.

Rozwiązania:

Wymiana kondensatora: Niezwłocznie wymień wszelkie wybrzuszone kondensatory, aby zapobiec wyciekowi elektrolitu, który mógłby prowadzić do zwarć.

Instalacja dławików szeregowych: Dławiki szeregowe należy zainstalować w obwodzie kompensacyjnym w celu tłumienia harmonicznych.

3. Usterki ogólne

Objaw: Kondensacja – charakteryzująca się tworzeniem się kropelek wody na wewnętrznych ściankach szafy i śladami rozgorzenia widocznymi na powierzchniach elementów izolacyjnych.

Rozwiązanie:

Uszczelnienie: Otwory wejściowe kabli w dolnej części szafy muszą być całkowicie uszczelnione za pomocą szpachli ognioodpornej, aby zapobiec przedostawaniu się wilgoci z kanału kablowego.

Inteligentna aktualizacja: zainstaluj zautomatyzowany system monitorowania temperatury i wilgotności w połączeniu z osuszaczem kondensacyjnym, aby zastąpić tradycyjne panele grzewcze.
