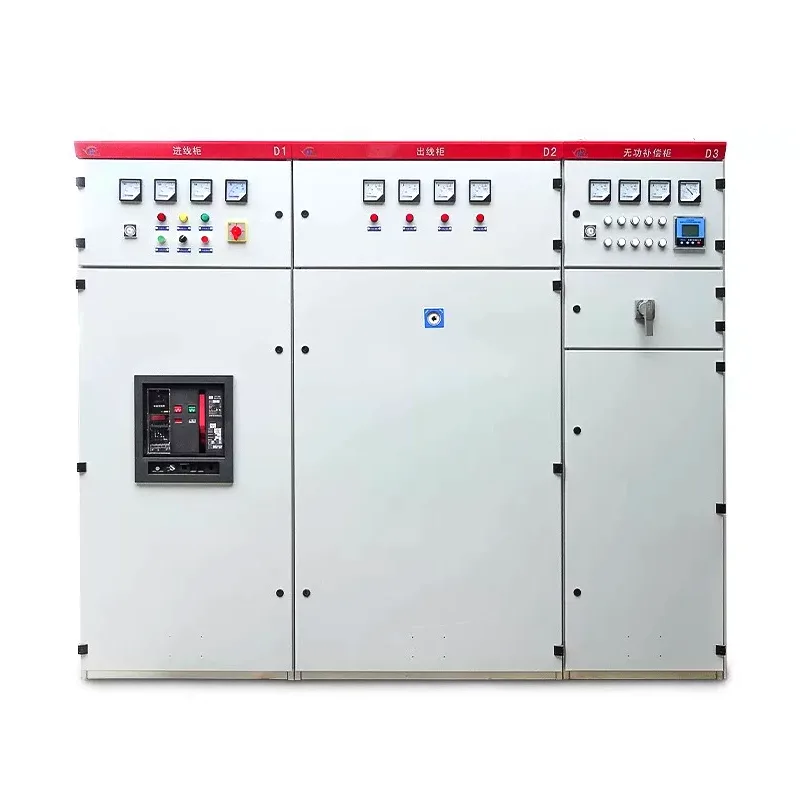

Rozdzielnica niskiego napięcia GGD AC

Rozdzielnica niskiego napięcia GGD AC jest szeroko stosowaną kompletną jednostką dystrybucji energii niskiego napięcia. Charakteryzuje się wysoką niezawodnością, łatwością instalacji i konserwacji oraz konkurencyjną ceną, co pomaga obniżyć koszty. Wybierz Shangming jako swojego dostawcę i uzyskaj bezproblemową, kompleksową obsługę.

Co to jest rozdzielnica niskiego napięcia GGD AC?

Rozdzielnica niskiego napięcia prądu przemiennego GGD jest dojrzałą i szeroko stosowaną rozdzielnicą rozdzielczą niskiego napięcia prądu przemiennego, często używaną jako główny sprzęt do dystrybucji energii lub pod-dystrybucja w systemach dystrybucji energii. Jest to również produkt, który Shangming może dostarczać luzem.

GGD to powszechny i ​​dojrzały model rozdzielnicy niskiego napięcia. „Niskie napięcie” oznacza, że ​​ten produkt jest używany do dystrybucji energii o niskim napięciu, np. prądu przemiennego 380 V/400 V. Integruje wyłączniki, szyny zbiorcze, elementy zabezpieczające i sterujące, aby zapewnić bezpieczną i stabilną pracę systemu dystrybucji energii.

Cechy techniczne

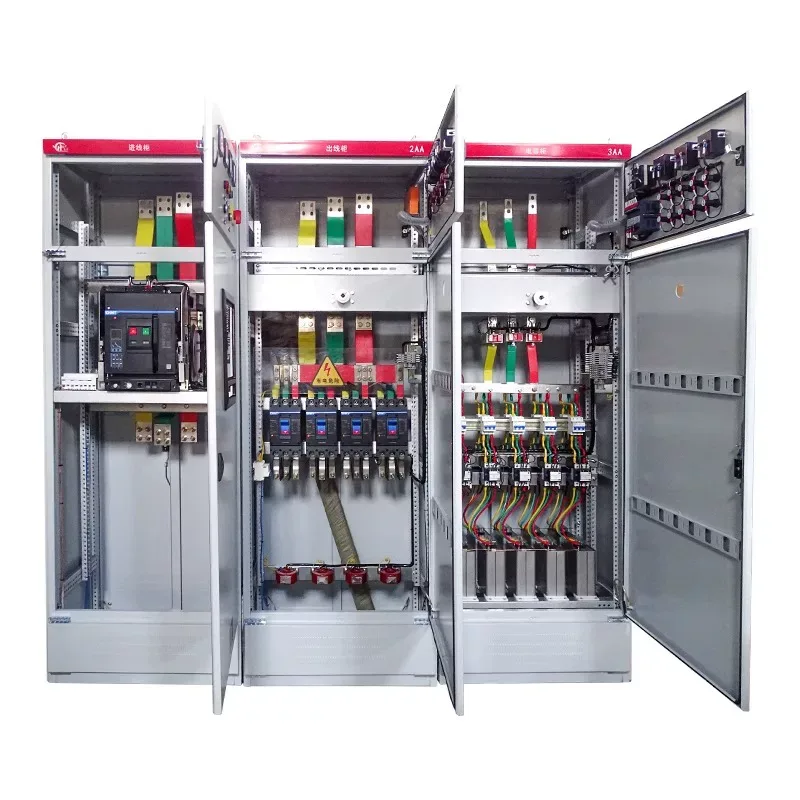

Konstrukcja szafy: W rozdzielnicy niskiego napięcia GGD AC zastosowano konstrukcję szafy ogólnego przeznaczenia, zmontowaną przy użyciu kształtowników stalowych formowanych na zimno poprzez częściowe spawanie. Rezultatem jest szafa o dużej sztywności i nośności.

Konstrukcja modułowa: Elementy ramy szafy i specjalistyczne akcesoria są dostarczane przez centrum sekcji stalowej, co zapewnia wysoką precyzję i jakość wykonania szafy.

System odprowadzania ciepła: Obudowa posiada różną liczbę otworów wentylacyjnych zarówno na górze, jak i na dole. Kiedy wewnętrzne elementy elektryczne wytwarzają ciepło, gorące powietrze unosi się do góry i jest usuwane przez górne szczeliny, podczas gdy chłodne powietrze jest uzupełniane przez dolne szczeliny, tworząc naturalny przepływ powietrza.

Stopień ochrony: Standardowa konfiguracja to zazwyczaj IP30. Stopień ochrony IP40 można dostosować do wymagań środowiskowych. Aby uzyskać szczegółowe informacje, skontaktuj się z Shangming; nasz zespół techniczny przeprowadzi analizę przed dostosowaniem.

Dlaczego warto wybrać rozdzielnicę niskiego napięcia GGD AC?

Ekonomiczność: W porównaniu do rozdzielnic wysuwnych, rozdzielnice niskiego napięcia GGD AC mają prostszą konstrukcję, eliminując skomplikowane mechanizmy blokujące szuflady i drogie złącza, co skutkuje niższym kosztem o 30% -50%. Co więcej, jego komponenty są bardzo wszechstronne, a części zamienne są łatwo dostępne.

Intuicyjna obsługa i konserwacja: Stała konstrukcja GGD sprawia, że ​​wszystkie punkty połączeń i okablowanie są dobrze widoczne, co ułatwia inspekcje. W porównaniu z potencjalnym ryzykiem związanym ze słabym stykiem złącza lub wyładowaniem łukowym w rozdzielnicach szufladowych, stałe połączenia śrubowe zapewniają wyższą niezawodność w długotrwałej pracy.

Wysoka zdolność wyłączania: Znamionowy prąd zwarciowy wyłączalny do 50 kA.

Dobra stabilność dynamiczna i termiczna: Ta rozdzielnica może wytrzymać naprężenia mechaniczne i szok termiczny generowane przez prądy zwarciowe.

Scenariusze zastosowań

Wysoka opłacalność i dojrzała technologia rozdzielnic niskiego napięcia GGD AC to powody, dla których wybiera je wielu klientów. Projekty, przy których najczęściej współpracowaliśmy to:

Podstacje i elektrownie: GGD można stosować do konwersji mocy w systemach elektroenergetycznych prądu przemiennego 50 Hz o znamionowym napięciu roboczym 380 V.

Przedsiębiorstwa przemysłowe: Odpowiedzialne za sterowanie, dystrybucję mocy i oświetlenie dużych silników.

Budynki: Główne pomieszczenia dystrybucyjne w kompleksach handlowych i obszarach mieszkalnych.

Kompensacja kondensatorów: Powszechnie stosowana do kompensacji mocy biernej w systemach elektroenergetycznych, tj. Szafach kompensacyjnych typu GGD.

Informacje o zamawianiu

Jeśli jesteś pewien, że musisz zamówić szafy GGD, skontaktuj się natychmiast z firmą Shangming i podaj następujące informacje:

Główny schemat obwodu (pojedynczy obwód): Musimy określić układ wewnętrznych wyłączników i szyn zbiorczych.

Schemat obwodu pomocniczego (drugi obwód): Logika sterowania, lampki kontrolne i wymagania dotyczące przyrządu.

Lista komponentów: Niezależnie od tego, czy określisz konkretną markę wyłącznika, np. Schneider, ABB, Chint itp.

Kolor obudowy: Domyślnie jest jasnoszary (RAL 7035), można go dostosować.

Często zadawane pytania

P: Jakiego rozmiaru wyłącznik można zainstalować w szafie GGD?

Odp.: Szafy GGD mają bardzo dużą nośność. Do głównej linii wejściowej można podłączyć uniwersalne wyłączniki automatyczne do 3150A lub nawet 4000A. Linie wychodzące można elastycznie konfigurować za pomocą wyłączników kompaktowych zgodnie z wymaganiami.

Uwaga: Podczas dostosowywania należy określić z nami specyfikacje szyn zbiorczych, aby upewnić się, że pole przekroju poprzecznego szyny miedzianej spełnia wymagania dotyczące wzrostu temperatury prądu znamionowego.

P: Jak skutecznie ta szafka chroni przed kurzem i wilgocią?

Odp.: Standardowa szafa GGD ma stopień ochrony IP30.

W zakurzonych fabrykach lub wilgotnych piwnicach stopień ochrony można zwiększyć do IP40 poprzez dodanie listew uszczelniających i paneli ochronnych.

Jednakże, ponieważ opiera się na naturalnych kanałach wentylacyjnych, zbyt wysoki stopień ochrony IP będzie miał wpływ na rozpraszanie ciepła; należy zachować równowagę pomiędzy ochroną a odprowadzaniem ciepła.

P: Czy szyny zbiorcze wewnątrz szafy GGD są ułożone poziomo czy pionowo?

Odp.: W szafach GGD zazwyczaj stosuje się poziomy układ szyn zbiorczych u góry.

Taki układ nie tylko zwiększa dynamiczną stabilność szaf, ale także ułatwia poziome łączenie wielu szaf GGD.
