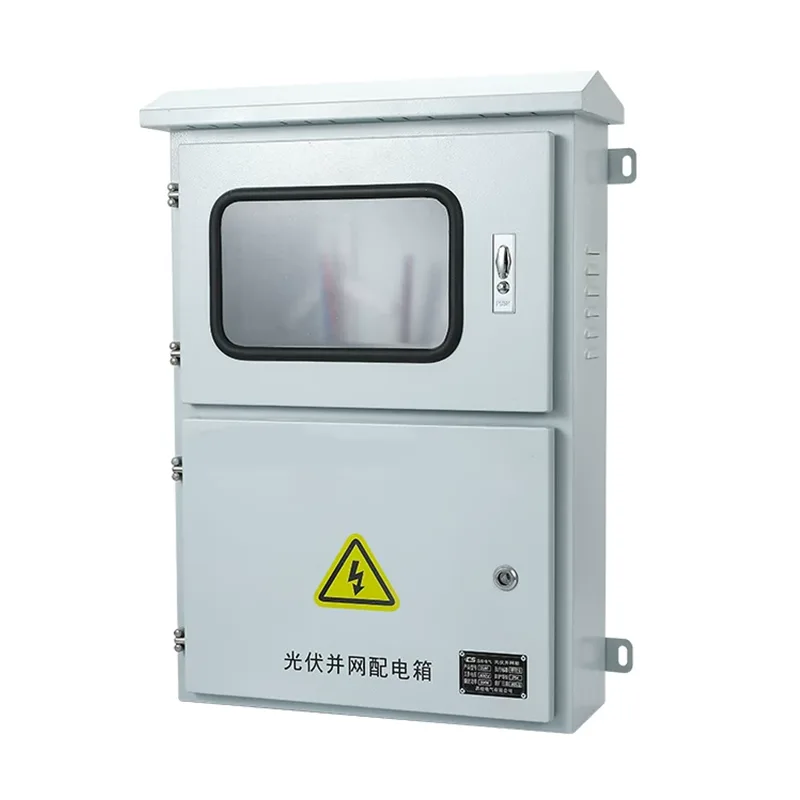

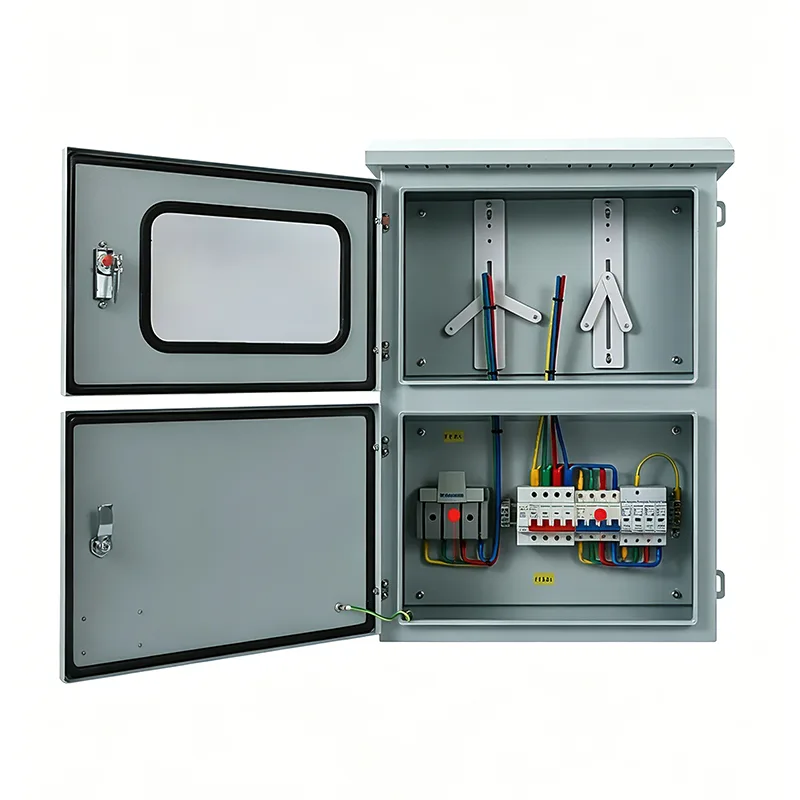

Zewnętrzna skrzynka przyłączeniowa podłączona do sieci fotowoltaicznej

Zewnętrzne puszki przyłączeniowe podłączone do sieci fotowoltaicznej są stosowane pomiędzy stroną prądu stałego fotowoltaicznego systemu wytwarzania energii a falownikiem. Jeśli chcesz spersonalizować ten produkt w konkurencyjnej cenie, możesz wybrać Shangming, a my zostaniemy Twoim zaufanym dostawcą.

Podstawowe funkcje

Zewnętrzna skrzynka przyłączeniowa podłączona do sieci fotowoltaicznej integruje ochronę, izolację i monitorowanie. Obsługujemy niestandardowe numery obwodów, markowe komponenty i inteligentne funkcje. W sprawie konkretnych rozwiązań konfiguracyjnych i ofert prosimy o kontakt.

1. Szyny łańcuchowe i dystrybucja prądu

Elektrownie fotowoltaiczne składają się z wielu paneli słonecznych połączonych szeregowo. Puszka przyłączeniowa podłączona do sieci służy jako mechanizm zabezpieczający zbieżny i manewrowy.

Funkcja zbieżności: Gromadzi energię prądu stałego z wielu ciągów na jednej magistrali w celu wyprowadzenia do falownika, upraszczając okablowanie i oszczędzając na kosztach kabli prądu stałego.

Zabezpieczenie bocznikowe: Każde wejście jest wyposażone w niezależny bezpiecznik prądu stałego. Kiedy w jednym ciągu wystąpi zwarcie, awaria ogranicza się do tej gałęzi, bez wpływu na normalne wytwarzanie energii w pozostałych ciągach.

2. Ochrona odgromowa i przeciwprzepięciowa

Ponieważ panele fotowoltaiczne instaluje się na otwartych dachach lub na ziemi, są one bardzo podatne na uderzenia pioruna. Ochronnik przeciwprzepięciowy zintegrowany w skrzynce przyłączeniowej może wykryć chwilowe wysokie napięcie w linii i rozładować przepięcie do ziemi w ciągu nanosekund.

Służy jako pierwsza linia obrony przed falownikiem, zapobiegając indukowanym uderzeniom pioruna, które mogłyby uszkodzić elementy elektroniczne falownika.

3. Izolacja bezpieczeństwa i fizyczne odłączenie

Obudowa jest wyposażona w odłącznik wysokiego napięcia prądu stałego lub wyłącznik automatyczny. Gdy wymagana jest konserwacja falownika lub urządzeń znajdujących się za nim, ręczne odłączenie skrzynki przyłączeniowej zapewnia całkowite odłączenie zasilania po stronie konserwacyjnej, co chroni bezpieczeństwo personelu.

Obudowa Shangming podłączona do sieci jest wydajna i niezawodna, co pozwala na bezpieczne przerwanie prądu podczas pracy systemu, zapobiegając powstawaniu niebezpiecznych łuków, które mogłyby spowodować pożar.

4. Ochrona przed odwrotnym ładowaniem

Rano, wieczorem lub w pochmurne dni napięcie wyjściowe poszczególnych stringów może się różnić. Bez zabezpieczenia łańcuchy o wyższym napięciu mogą przepływać z powrotem do łańcuchów o niższym napięciu.

Dostępne są opcjonalne diody ładowania zwrotnego, zapewniające przepływ prądu do falownika tylko w jednym kierunku, zapobiegając miejscowemu przegrzaniu, a nawet pożarowi spowodowanemu prądem zwrotnym.

5. Ochrona środowiska i monitorowanie stanu

Ponieważ produkt ten ma być instalowany na zewnątrz, obudowa posiada stopień ochrony IP65/IP66, co zapobiega korozji powodowanej przez wodę deszczową i starzeniu się pod wpływem promieni UV. Wewnętrzne precyzyjne komponenty działają niezawodnie przez cały 25-letni okres eksploatacji elektrowni.

Opcjonalna inteligentna funkcja monitorowania monitoruje prąd, napięcie i temperaturę wewnętrzną każdego ciągu w czasie rzeczywistym i natychmiast alarmuje w przypadku nieprawidłowego wytwarzania energii.

Dlaczego skrzynki przyłączeniowe podłączone do sieci fotowoltaicznej muszą być wodoodporne do użytku na zewnątrz?

Systemy fotowoltaiczne są zwykle instalowane na dachach lub na otwartych przestrzeniach, a puszki przyłączeniowe podłączone do sieci muszą wytrzymać następujące poważne wyzwania:

Ekstremalne wahania temperatur: temperatury w lecie mogą osiągnąć ponad 70°C, natomiast w zimie mogą spaść do -30°C.

Promieniowanie UV: Długotrwała ekspozycja na światło słoneczne na zewnątrz wymaga stabilności UV; w przeciwnym razie są podatne na starzenie się.

Wilgoć i kondensacja: Muszą być odporne na deszcz i wyposażone w zawór odpowietrzający odprowadzający wewnętrzną kondensację i zapobiegający zawilgoceniu elementów elektrycznych.

Dlatego do normalnego użytkowania i aby uniknąć częstych konserwacji podczas pracy, utrzymując stabilną wydajność i żywotność, niezbędna jest wodoodporna konstrukcja do użytku na zewnątrz.

Scenariusze zastosowań i zalecenia dotyczące konfiguracji

Zewnętrzne puszki przyłączeniowe firmy Shangming podłączane do sieci fotowoltaicznej mogą być stosowane w całym łańcuchu przemysłu fotowoltaicznego, od dachów budynków mieszkalnych po wielkoskalowe naziemne elektrownie. Dostarczymy zalecenia dotyczące konfiguracji w oparciu o typowe scenariusze.

1. Rozproszone systemy fotowoltaiczne w budynkach mieszkalnych

Ten rodzaj zastosowania jest bardzo powszechny, zwykle instaluje się go na dachach lub ścianach willi lub domów samodzielnie budowanych na obszarach wiejskich. Gromadzi kilka paneli fotowoltaicznych z różnych orientacji na dachu i zapewnia podstawową ochronę odgromową.

Zalecenia dotyczące konfiguracji: Skrzynka powinna mieć schludny wygląd i niewielkie rozmiary, mieć 1-4 wejścia stringowe oraz być wyposażona w bardzo czuły monitoring przeciwpożarowy.

2. Przemysłowe i komercyjne elektrownie dachowe

W tym przypadku skrzynkę przyłączeniową do sieci montuje się na płaskich dachach warsztatów fabrycznych, magazynów logistycznych czy dużych galerii handlowych. W przypadku średniej wielkości mocy wytwórczych wstępnie łączy dziesiątki ciągów fotowoltaicznych, zanim zostaną one wprowadzone do falownika szeregowego.

Zalecenia dotyczące konfiguracji: Skrzynka wymaga dużej odporności na korozję, 8–16 wejść ciągów i zwykle zawiera inteligentny moduł komunikacyjny ułatwiający personelowi konserwacyjnemu przeglądanie prądu w każdym odgałęzieniu w pomieszczeniu monitorowania.

3. Wielkoskalowe elektrownie naziemne i pustynie słoneczne

Skrzynki zbierające rozmieszczone na pustyniach, w górach lub na dużych otwartych przestrzeniach nazywane są skrzynkami łączącymi. Jako podstawowe urządzenia łączące zbierają prąd z tysięcy paneli słonecznych i przesyłają go do scentralizowanego falownika.

Zalecenia konfiguracyjne: IP66, dedykowane do systemów wysokiego napięcia 1500V, wyposażone w diody zapobiegające cofaniu i precyzyjne funkcje monitorowania ciągów, wyposażone w aktywne zawory chłodzące/oddychające.

4. Scenariusze zastosowań energii słonecznej + transgranicznej

Wiaty słoneczne: zapewniają zasilanie stacji ładowania pojazdów elektrycznych. Skrzynka przyłączeniowa jest instalowana na słupkach wiaty samochodowej, aby chronić znajdujące się poniżej stacje ładowania przed przepięciami słonecznymi.

Uzupełniające systemy fotowoltaiczne dla rolnictwa i rybołówstwa: instalowane na wspornikach nad polami uprawnymi lub stawami rybnymi. Istnieją specjalne wymagania dotyczące odporności na wilgoć i korozję kwasową/zasadową; zalecana jest stal nierdzewna.

Dlaczego warto wybrać nas?

Shangming pochodzi z Yueqing w Wenzhou w Chinach, regionu znanego jako „Elektryczna Stolica Chin”. Wykorzystując dobrze rozwinięty łańcuch przemysłowy klastra branży elektrycznej Yueqing, stworzyliśmy rygorystyczny i wydajny system kontroli produkcji i jakości. Nasze portfolio produktów obejmuje ponad 200 serii i ponad 6000 modeli, zgodnych z głównymi światowymi standardami elektrycznymi.

Wybór naszych inteligentnych, kompletnych zestawów sprzętu integruje funkcje wykrywania IoT i zdalnego monitorowania, umożliwiając monitorowanie w czasie rzeczywistym parametrów, takich jak temperatura, wilgotność i prąd. Zapewnia to stabilną pracę i bezpieczne zasilanie.
