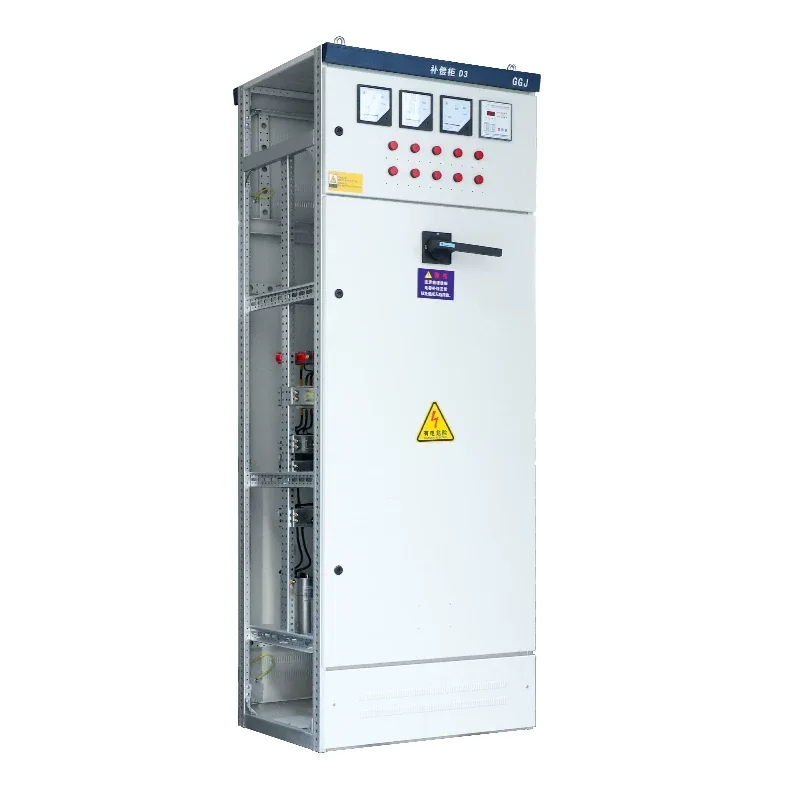

Szafka kompensacji mocy biernej niskiego napięcia GGJ

Szafka kompensacyjna niskiego napięcia mocy biernej GGJ jest jednym z popularnych modeli oferowanych przez firmę Shangming. Jako fabryka oferujemy produkt bezpośrednio Państwu w konkurencyjnej cenie. Ten produkt może poprawić współczynnik mocy, oszczędzać energię i zmniejszać jej zużycie oraz poprawiać jakość działania sieci energetycznej.

Podstawowa zasada działania

Podstawowym zadaniem szafy do kompensacji mocy biernej niskiego napięcia GGJ jest wykorzystanie prądu wyprzedzającego generowanego przez kondensatory do kompensacji prądu opóźniającego generowanego przez obciążenia indukcyjne, przy zastosowaniu określonej logiki i stopni.

1. Monitorowanie w czasie rzeczywistym: Inteligentny sterownik próbkuje napięcie, prąd i współczynnik mocy (cosφ) systemu.

2. Ocena zapotrzebowania: Gdy cosφ < ustawiona wartość (zwykle 0,92–0,95), inicjowana jest kompensacja;

3. Automatyczne przełączanie: Baterie kondensatorów są włączane zgodnie z zadanymi strategiami (sterowanie cykliczne/kodowane/rozmyte);

4. Przełączanie przez zero (opcjonalnie): Przełączniki tyrystorowe (TSC) służą do uzyskania przełączania zerowego prądu rozruchowego, wydłużając żywotność kondensatora.

Dlaczego potrzebne są szafy kompensacyjne GGJ?

Większość obciążeń przemysłowych, takich jak silniki, transformatory i spawarki, to obciążenia indukcyjne. Urządzenia te zużywają nie tylko moc czynną, ale także znaczną ilość mocy biernej do wytworzenia pola magnetycznego.

Bez kompensacji współczynnik mocy spadnie (poniżej 0,9), co doprowadzi do dużych wahań napięcia w sieci energetycznej, marnowania mocy transformatora, a nawet kar finansowych nałożonych przez zakład energetyczny.

Po zainstalowaniu szafy kompensacji mocy biernej niskiego napięcia GGJ, poprzez podłączenie kondensatorów, generowany jest prąd bierny wymagany przez obciążenie indukcyjne, poprawiając w ten sposób współczynnik mocy linii głównej (zwykle ustawiany w zakresie od 0,92 do 0,98).

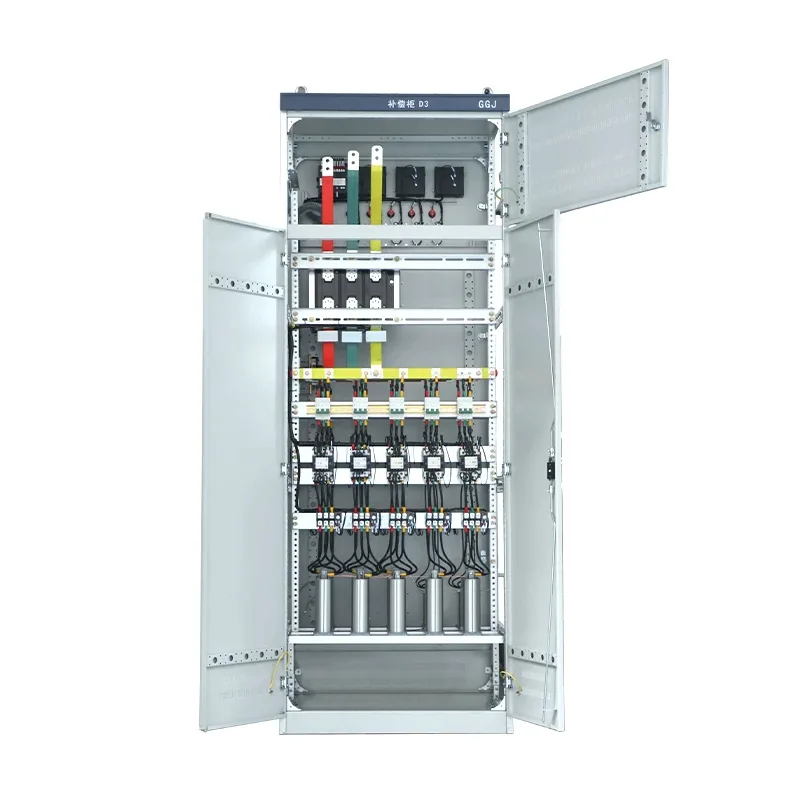

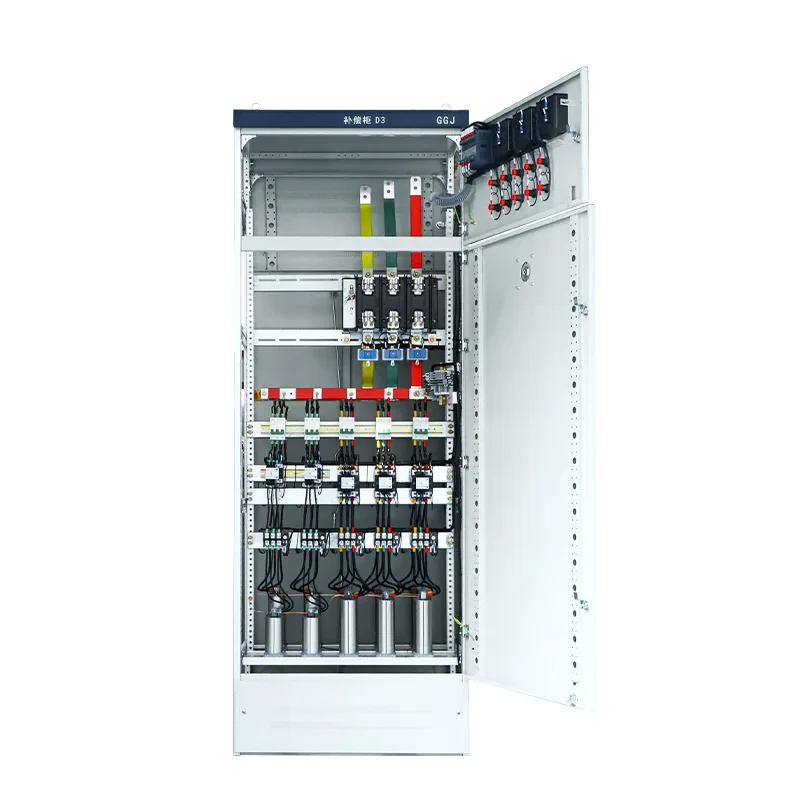

Podstawowe komponenty

Szafa kompensacyjna niskiego napięcia mocy biernej GGJ firmy Shangming nie jest prostą rozdzielnicą. Precyzyjnie integruje następujące komponenty, zapewniając niezawodną jakość i stabilną wydajność dzięki naszym rygorystycznym procesom i procedurom testowym.

● Automatyczny regulator mocy biernej: Odpowiedzialny za monitorowanie w czasie rzeczywistym współczynnika mocy sieci energetycznej. Gdy spadnie poniżej ustawionej wartości, automatycznie wydaje polecenie podłączenia kondensatorów.

● Niskonapięciowy kondensator samonaprawiający się: Podstawowy element magazynujący energię, zapewniający zaawansowany prąd bierny.

● Przełączniki przełączające: Zawiera dedykowane styczniki kondensatorowe i przełączniki kompozytowe. Pierwszy z nich jest przełącznikiem mechanicznym z urządzeniami tłumiącymi prąd rozruchowy, podczas gdy drugi umożliwia przełączanie przy przejściu przez zero, eliminując iskry i prąd rozruchowy, odpowiedni do zastosowań z częstym przełączaniem.

● Dławik szeregowy: Służy do tłumienia harmonicznych i ograniczania prądu rozruchowego podczas przełączania kondensatorów, chroniąc kondensatory przed przepaleniem.

● Bezpiecznik: Zapewnia ochronę przed zwarciem.

Podstawowe zalety

1. Oszczędność energii i redukcja kosztów: Szafka kompensacji mocy biernej niskiego napięcia GGJ poprawia współczynnik mocy, unikając kar wynikających z opłat za dostosowanie mocy pobieranych przez urząd energetyczny. Jest to częsty problem, z którym spotykamy się podczas pracy z krajowymi chińskimi klientami i jest to projekt odpowiadający ich potrzebom. Zmniejsza straty prądu w sieci i miedzi (I²R), oszczędzając 5%–15% na rachunkach za energię elektryczną.

2. Lepsza jakość zasilania: Szafka kompensacyjna stabilizuje napięcie magistrali, zapobiegając spadkom napięcia spowodowanym rozruchem i wyłączaniem silnika, uwalniając moc transformatora i opóźniając inwestycje w zwiększanie mocy.

3. Zautomatyzowana praca: Używamy zaawansowanej konstrukcji, zapewniającej stabilną wydajność. Sprzęt może automatycznie włączać się i wyłączać 24 godziny na dobę, 7 dni w tygodniu, bez ręcznej interwencji. Może samodzielnie diagnozować typowe usterki, takie jak awaria kondensatora i alarmy o nadmiernej temperaturze. Wsparcie techniczne jest dostępne w Shangming w dowolnym momencie.

4. Wysokie bezpieczeństwo: Kondensatory wykorzystują technologię samonaprawy typu suchego, automatycznie izolując usterki i zapobiegając eksplozjom. Reaktor tłumi rezonans, zapobiegając katastrofalnemu efektowi kompensacji.

Porównanie GGJ z innymi metodami kompensacji

GGJ jest królem opłacalności, zapewniającym najbardziej ekonomiczną kompensację mocy biernej w systemach stanu ustalonego sterowanych harmonicznymi.
