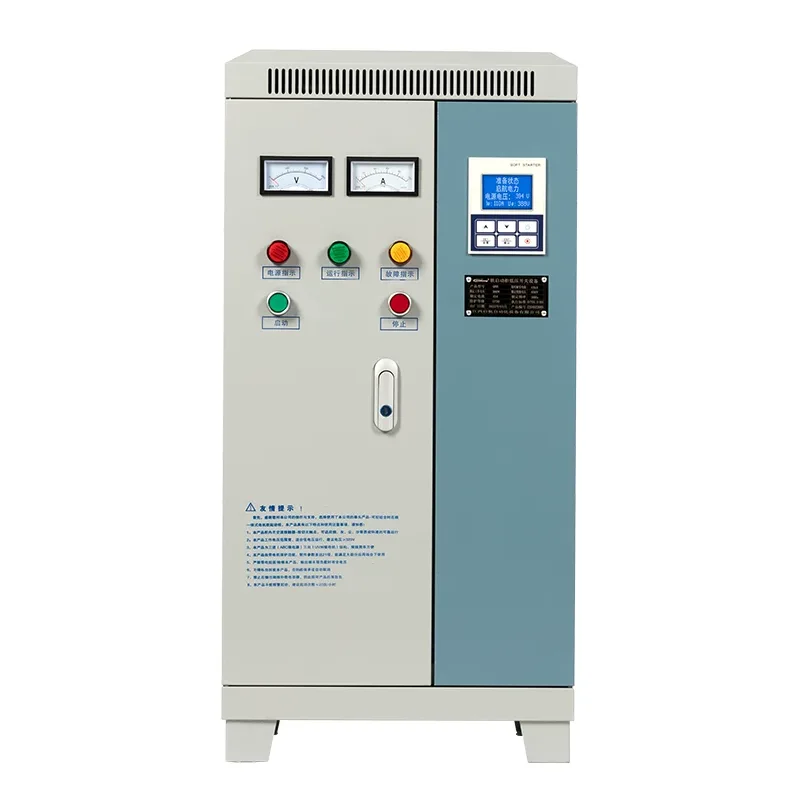

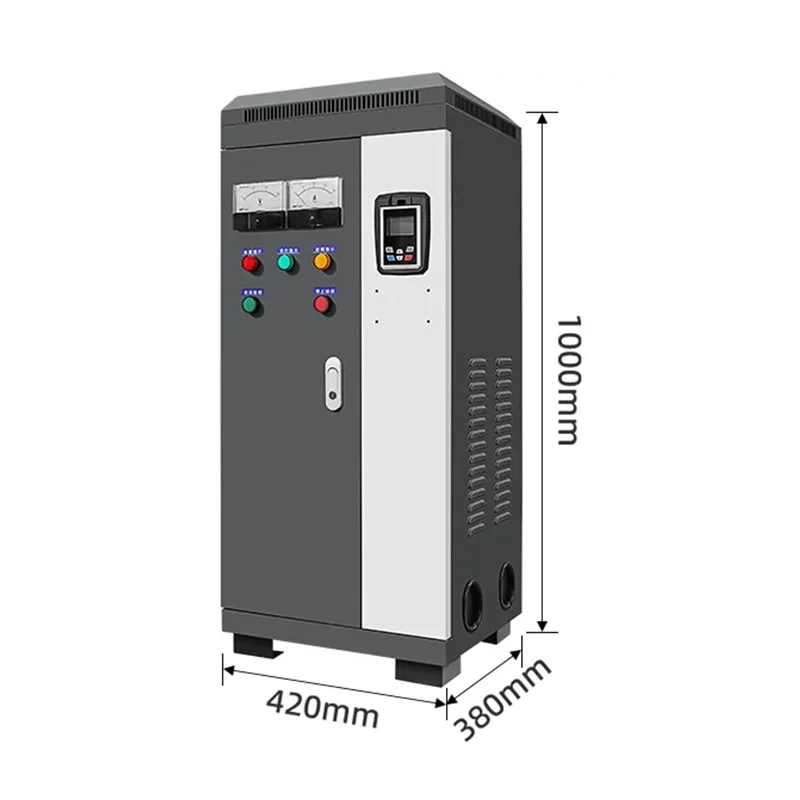

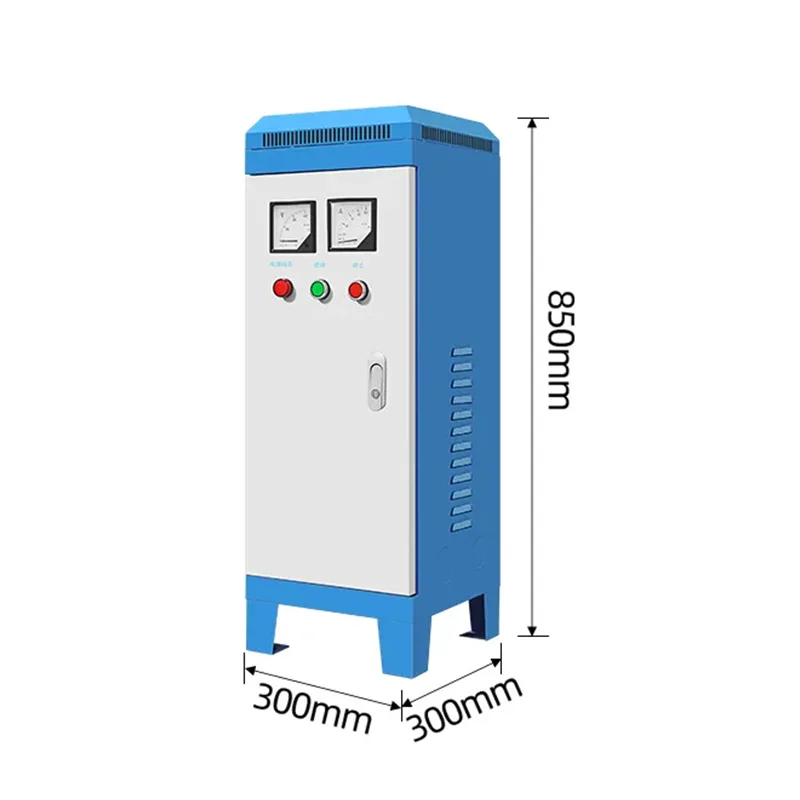

Szafka rozdzielcza zasilania softstartera niskiego napięcia

Shangming jest producentem i dostawcą szaf rozdzielczych zasilania niskonapięciowego dla softstarterów z Chin. Ten wysokowydajny, wysokiej jakości sprzęt nie tylko realizuje konwencjonalne funkcje dystrybucji mocy, ale także kontroluje prąd rozruchowy i moment obrotowy silnika za pomocą technologii łagodnego rozruchu, redukując wstrząsy elektryczne i mechaniczne.

Dlaczego potrzebna jest szafa rozdzielcza niskonapięciowego softstartera?

Tradycyjny rozruch przy pełnym napięciu stwarza dwa główne problemy:

Udar prądowy: Prąd rozruchowy może osiągnąć 5-7 razy wartość prądu znamionowego, łatwo powodując nagły spadek napięcia sieciowego, wpływając na inne urządzenia na tej samej linii, a nawet powodując fałszywe zadziałanie wyłączników automatycznych.

Zużycie mechaniczne: Ogromny chwilowy moment obrotowy może wywierać ogromny wpływ na wały silników, paski, reduktory lub rurociągi pomp wodnych, skracając żywotność sprzętu.

Jeśli jednak wybierzesz naszą szafę rozdzielczą softstartera niskiego napięcia, możesz kontrolować napięcie za pomocą tyrystorów, umożliwiając płynny wzrost silnika od napięcia zerowego do napięcia znamionowego. Prąd rozruchowy jest zwykle ograniczony do około 2-3 razy prądu znamionowego.

Zasada działania

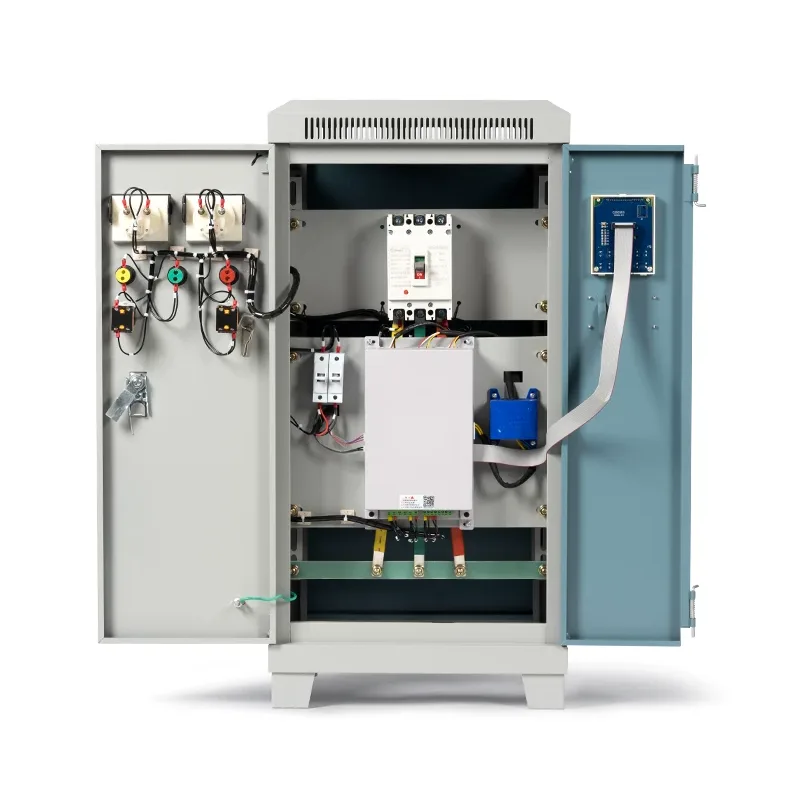

W fazie rozruchu szafka rozdzielcza zasilania niskonapięciowego softstartera zmienia kąt przewodzenia tyrystorów, stopniowo zwiększając napięcie podawane na silnik, umożliwiając płynny rozruch.

Po uruchomieniu stycznik obejściowy włącza się, a softstarter przechodzi w stan spoczynku. Po zatrzymaniu kontroluje również stopniowe zmniejszanie napięcia, zapobiegając efektom uderzenia wodnego spowodowanym nagłym wyłączeniem.

Jeśli nie zostanie zastosowany softstart i zamiast niego zostanie zastosowany tradycyjny silnik, nagły wzrost prądu podczas uruchamiania może prowadzić do różnych problemów, takich jak spadek napięcia, uderzenia sprzętu, wahania sieci i zużycie mechaniczne.

Parametry techniczne

Scenariusze zastosowań

Szafy rozdzielcze niskonapięciowego softstartera idealnie nadają się do zastosowań z silnikami o dużej mocy, wrażliwych na wstrząsy rozruchowe oraz tam, gdzie istnieją wymagania dotyczące żywotności sprzętu i stabilności sieci energetycznej. Dostarczaliśmy ten produkt również klientom z wielu różnych branż.

Etapy instalacji i pierwszego uruchomienia

Przed instalacją należy upewnić się, że w pomieszczeniu rozdzielczym jest wystarczająca przestrzeń, aby pomieścić szafę rozdzielczą zasilania softstartera niskiego napięcia, z przejściem operacyjnym (zalecana szerokość ≥ 1,2 m). Miejsce instalacji powinno mieć równą podłogę, a stalowa szyna fundamentowa musi być solidnie zespawana i uziemiona.

Podczas instalacji należy sprawdzić, czy wejście/wyjście kabla jest prowadzone od dołu/od dołu, czy od góry/od góry, a także wcześniej zaplanować kanał kablowy lub korytko kablowe. W przypadku szaf z softstarterami o mocy >110 kW wymagane jest urządzenie chłodzące z wymuszonym obiegiem powietrza.

Podczas pierwszego uruchomienia należy ponownie upewnić się, że szafka nie jest uszkodzona, farba jest nienaruszona, a oznaczenia są wyraźne.

Następnie sprawdź połączenia elektryczne, sprawdzając okablowanie każdego obwodu pierwotnego, aby upewnić się, że nie ma luźnych lub nieprawidłowych połączeń.

Wymagany jest również pięciokrotny test blokady, weryfikujący normalne działanie każdego punktu blokady. Symuluj zwarcia i przeciążenia za pomocą zintegrowanego urządzenia zabezpieczającego, aby sprawdzić dokładność działań ochronnych.

Jeśli istnieje system dodatkowy, sprawdź normalne działanie RS485 lub innych interfejsów komunikacyjnych.

Na koniec przeprowadź wielokrotne testy rozruchowe w warunkach bez obciążenia, dostosowując parametry rozruchu do optymalnych ustawień.
