Wolnostojąca szafka sterownicza ES ze stali nierdzewnej

Wolnostojące szafy sterownicze ES ze stali nierdzewnej nadają się do stosowania w trudnych warunkach. Jako profesjonalna fabryka, Shangming wykorzystuje stal nierdzewną do produkcji tych szafek, które można zainstalować niezależnie na podłodze. Nadają się do stosowania w warunkach wysokiej wilgotności, silnej korozji, zapylenia, środowisk zewnętrznych lub środowisk o wysokich wymaganiach higienicznych. Są bardziej skuteczne w sterowaniu automatyką przemysłową niż tylko w dystrybucji energii.

Wyślij zapytanie

Opis produktu

Wybór firmy Shangming na dostawcę oznacza wybór niezawodnych, wolnostojących szaf sterowniczych ES ze stali nierdzewnej – charakteryzujących się wysoką wydajnością, łatwością konserwacji i długą żywotnością. Posiadamy certyfikat ISO 9001 oraz posiadamy certyfikaty CE, CQC i inne odpowiednie certyfikaty produktów, zapewniając kompleksowe rozwiązania w zakresie szaf rozdzielczych zasilania.

Cechy produktu

1. Zintegrowana struktura

W przeciwieństwie do szaf modułowych, w stojącej na podłodze szafie sterowniczej ES ze stali nierdzewnej zastosowano pięciostronny zintegrowany proces spawania. Panele boczne, panel górny i panel dolny są ze sobą zespawane w sposób ciągły, tworząc solidną stalową skrzynię, która jest w stanie wytrzymać uderzenia fizyczne i obciążenia statyczne ciężkich komponentów.

Co więcej, skrupulatny proces spawania w fabryce w Shangming redukuje szwy, zapobiegając przedostawaniu się kurzu i wilgoci.

2. Odporność na korozję

W zależności od konkretnych potrzeb szafa ES oferuje wybór materiałów, w tym wysokiej jakości stal nierdzewną SUS304 w standardzie, odpowiednią do środowisk z silnymi kwasami, zasadami lub mgłą solną.

Powierzchnia jest drobno szczotkowana, co zapewnia doskonały wygląd i zapobiega gromadzeniu się brudu.

3. Wysoki stopień ochrony

Produkt posiada stopień ochrony IP55. Wewnętrzny panel drzwiowy wykorzystuje technologię automatycznego dozowania CNC, a poliuretanowa listwa uszczelniająca ściśle przylega do krawędzi szafki, zachowując elastyczność nawet przy długotrwałym otwieraniu i zamykaniu, zapewniając skuteczne i długotrwałe uszczelnienie.

Różnica między szafami ES i szafkami PS

	Wolnostojąca szafka sterownicza ES ze stali nierdzewnej	Kombinowana szafka rozdzielcza PS
Główny cel	Odporny na trudne warunki zewnętrzne, odporny na korozję, wodoodporny, pyłoszczelny i odporny na promieniowanie UV.	Integrująca wewnętrzna logika funkcjonalna, dystrybucja mocy + sterowanie + monitorowanie są zintegrowane.
Materiały i konstrukcja	Stal nierdzewna 304, całkowicie spawana Wysoki stopień szczelności IP54-IP66 do montażu na podłodze, niezależna instalacja	Blacha stalowa walcowana na zimno, blacha ocynkowana, stal nierdzewna 304 IP30-IP54 (wewnątrz) Może być montowany na ścianie lub stojący na podłodze
Typowe scenariusze zastosowań	Wybrzeże/statek/zakłady chemiczne Pomieszczenia czyste w przemyśle spożywczym i farmaceutycznym Przepompownie zewnętrzne, elektrownie fotowoltaiczne Obszary wymagające mycia wodą pod wysokim ciśnieniem	System automatyki budynku (BA). Stacja kontroli małej linii produkcyjnej w fabryce Pomieszczenie wyposażenia piwnicy Jednostka automatyki wymagająca sterownika PLC + zintegrowanej dystrybucji zasilania
Koncentracja na konfiguracji wewnętrznej	Uniwersalna platforma montażowa: szyna DIN, płyta tylna, listwa uziemiająca	Wstępnie zintegrowany system sterowania: obejmuje kompletne obwody, takie jak wyłączniki, styczniki, sterowniki PLC, przekaźniki i moduły komunikacyjne.
Poziom ochrony	IP54/IP65/IP66	IP30-IP54

Parametry techniczne

Tworzywo	SUS304 (inne modele materiałowe są opcjonalne)
Obróbka powierzchni	Ciągnienie drutu, wersja instalacyjna jest ocynkowana
Poziom ochrony	IP55 (naciśnijGB4205-1993)
Konfiguracja standardowa	Drzwi przednie, panel tylny, panel instalacyjny, szafka z panelem bocznym, drzwi zamek, pasek uszczelniający
Grubość blachy stalowej	Rama: profil pięciokrotny 1,5 mm Panel drzwi: 2,0 mm Panel tylny: 1,5 mm Płyta montażowa: 2,5 mm

Tabela rozmiarów i specyfikacji

Dane techniczne i wymiary			Szerokość								Wysokość								Głębokość						Instalacja tablica
Szerokość	Wysokość	Głębokość	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Zalecenia dotyczące wyboru

Jeśli Twój obecny projekt ma następujące cechy, Shangming zaleca wybór szafy modułowej PS:

Wymagana rozbudowa: projekt może w przyszłości wymagać dodatkowych szaf, co umożliwi rozbudowę systemu poprzez łączenie szaf.

Złożona instalacja: Szafa wymaga instalacji wielu sterowników PLC, przetwornic częstotliwości i korytek kablowych, co wymaga kompleksowego układu z wykorzystaniem otworów 25 mm.

System wysokoprądowy: wymaga instalacji systemu szyn zbiorczych o dużej wytrzymałości, obejmującego wiele szaf.

Jeżeli powyższe warunki nie są spełnione, ale spełnione są poniższe wymagania, możesz wybrać szafę ze stali nierdzewnej ES:

Niezależne sterowanie pojedynczą jednostką: sprzęt działa niezależnie i nie ma potrzeby łączenia go z innymi szafami.

Trudne warunki lub wysokie wymagania higieniczne: Instalowane w warsztatach przetwórstwa spożywczego wymagających mycia wodą pod wysokim ciśnieniem lub w zakładach chemicznych wypełnionych korozją kwasową i zasadową.

Wysokie wymagania dotyczące uszczelnienia: Wysokie wymagania dotyczące odporności na kurz i wodę.

Koncentracja na opłacalności: Gdy nie jest wymagane łączenie szaf, szafy ES mają zazwyczaj prostszą konstrukcję i są tańsze niż szafy PS wykonane z tego samego materiału.

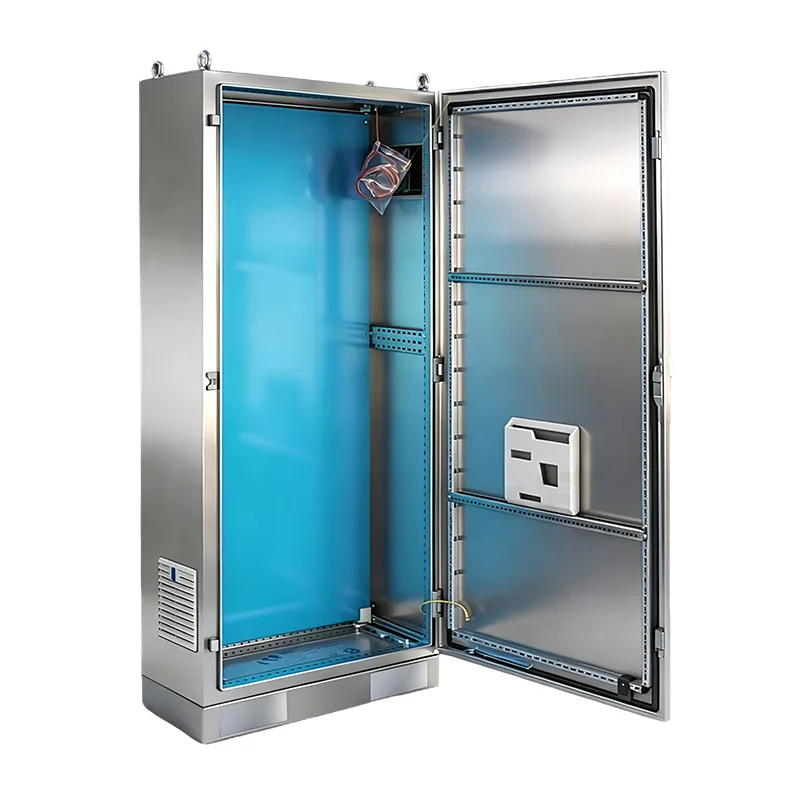

ES Stainless Steel Freestanding Control Cabinet
