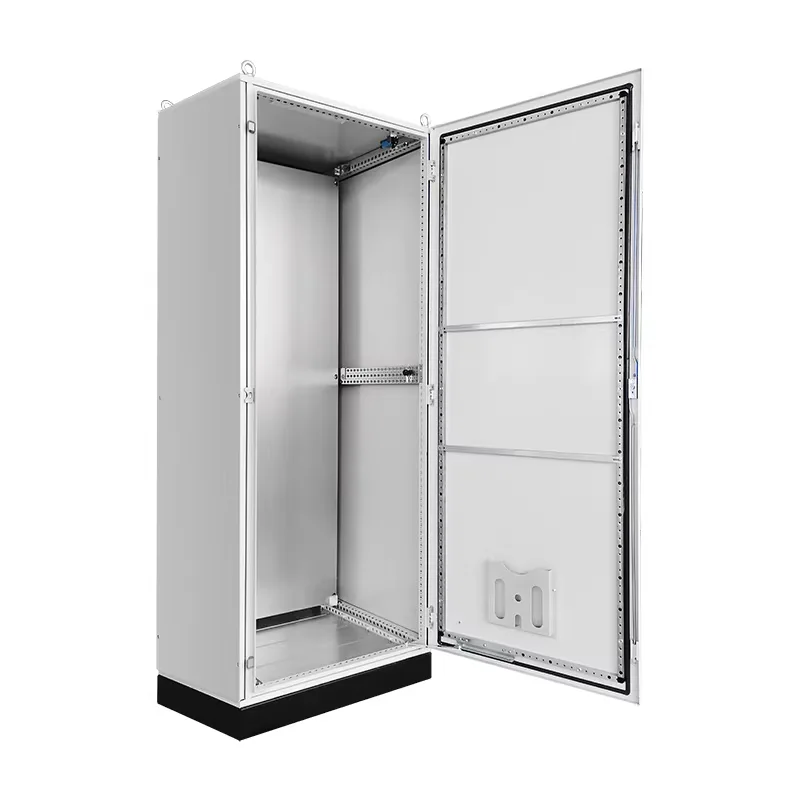

Czy zamykane obudowy rozdzielcze wystarczą?

W systemach elektrycznych zabezpieczanie komponentów to tylko część historii. Aobudowa skrzynki rozdzielczejzamykany na klucz może uniemożliwić nieuprawniony dostęp, ale operatorzy i inżynierowie często stają przed wyzwaniami, takimi jak narażenie na warunki środowiskowe, zarządzanie ciepłem i złożoność instalacji. Samo zamknięcie pudełka nie rozwiązuje problemów takich jak wnikanie wody, gromadzenie się kurzu czy zakłócenia elektromagnetyczne. Nowoczesne środowiska elektryczne wymagają obudów łączących ochronę fizyczną z funkcjami funkcjonalnymi, aby utrzymać bezpieczeństwo i wydajność systemu.Wenzhou Shangming Electric Co., Ltd.oferuje szeroką gamę obudów skrzynek rozdzielczych z rozwiązaniami technicznymi, które uwzględniają te wiele czynników, zachowując jednocześnie wysoką ochronę i niezawodność działania.

Dlaczego samo zamknięcie nie wystarczy

Zamykane skrzynki rozdzielcze zapobiegają przypadkowemu lub nieupoważnionemu kontaktowi, ale poleganie wyłącznie na zamkach może nie zminimalizować innych zagrożeń:

• Szkody środowiskowe: Deszcz, kurz i wilgoć mogą uszkodzić elementy wewnętrzne.

• Gromadzenie się ciepła: Sprzęt wysokoprądowy generuje ciepło, które może uszkodzić wrażliwe urządzenia, jeśli wentylacja jest niewystarczająca.

• Zakłócenia elektromagnetyczne (EMI): Maszyny przemysłowe mogą powodować zakłócenia w nieekranowanych obudowach.

Zamykaną konstrukcję należy zatem uzupełnić o cechy konstrukcyjne i funkcjonalne, które zapewnią bezpieczeństwo i trwałość w zróżnicowanych warunkach pracy.

Kluczowe cechy nowoczesnych obudów skrzynek rozdzielczych

Ochrona fizyczna

• Wykonane ze stali walcowanej na zimno (1,2–2,0 mm) poddanej obróbce antykorozyjnej

• Stopień ochrony IP54 i wyższy

• Uszczelki i wypustki zabezpieczające przed wnikaniem kurzu i wody

Izolacja bezpieczeństwa

• Izoluje sprzęt wysokiego napięcia i prądu od personelu

• Zmniejsza ryzyko porażenia prądem i pożaru

• Zapewnia bezpieczną platformę montażową dla wyłączników i liczników

Integracja komponentów

• Szyny DIN, wsporniki montażowe i wstępnie nawiercone otwory do standardowej instalacji

• Spełnia wymagania dotyczące okablowania wewnętrznego i odprowadzania ciepła

• Zdejmowane płyty montażowe dla łatwiejszego montażu na zewnątrz szafy

Ekranowanie elektromagnetyczne

• Minimalizuje zakłócenia wrażliwych elementów elektronicznych

• Zapewnia stabilną pracę systemów automatyki i monitoringu

Scenariusze zastosowań

Wybór właściwej obudowy skrzynki rozdzielczej

Planowanie wielkości i przestrzeni

• Elementy wewnętrzne nie powinny zajmować więcej niż 80% powierzchni płyty podstawy

• Należy pozostawić miejsce na przyszłą rozbudowę, odprowadzanie ciepła i dostęp do okablowania

Materiał i odporność na korozję

• Stal walcowana na zimno do standardowych środowisk wewnętrznych i suchych

• Stal nierdzewna 304/316 do środowisk przybrzeżnych lub o wysokiej zawartości soli

Zarządzanie ciepłem

• Chłodzenie pasywne zapewniające minimalne wytwarzanie ciepła

• Aktywne chłodzenie (żaluzje wentylacyjne lub wentylatory osiowe) dla sprzętu wysokoprądowego lub VFD

• Ochrona przed słońcem w obudowach zewnętrznych, np. konstrukcja z podwójnym dachem

Uwagi dotyczące instalacji

• Orientacja drzwi: odwracalne otwieranie w lewo/prawo dla elastycznego dostępu

• Wejście/wyjście kabla: zdejmowane płyty kołnierzowe od góry lub od dołu

• Rodzaje zamków: trójkątny zamek przemysłowy, zamek wpuszczany na klucz lub zamek krzywkowy

Dlaczego nowoczesne obudowy skrzynek rozdzielczych to coś więcej niż zamki

Zamki zapewniają minimalizację nieautoryzowanego dostępu, ale pełna wartość aobudowa skrzynki rozdzielczejwynika z połączenia wielu funkcji:

1. Ochrona środowiska przed kurzem, wodą i światłem słonecznym

2. Integralność strukturalna odporna na odkształcenia lub uderzenia

3. Zarządzanie temperaturą komponentów wrażliwych na ciepło

4. Ekranowanie EMI zapewniające niezawodność elektroniki

5. Łatwość instalacji i konserwacji

Integrując te funkcje, obudowy zapewniają bezpieczeństwo operacyjne, niezawodność systemu i trwałość sprzętu, wykraczającą poza to, co może zapewnić zwykły zamek.

Porównanie – tylko zamek i kompleksowa obudowa

Wniosek

Są zamykaneobudowy skrzynek rozdzielczychwystarczająco? Chociaż zamki dotyczą tylko jednego aspektu bezpieczeństwa, nowoczesne obudowy doświadczonych producentów, takich jak Wenzhou Shangming Electric Co., Ltd., łączą w sobie ochronę fizyczną, zarządzanie temperaturą, ekranowanie EMI i elastyczność instalacji. Takie kompleksowe projekty zapewniają stabilność systemu, chronią wrażliwe komponenty elektryczne i umożliwiają bezpieczną i wydajną pracę w szerokim zakresie środowisk przemysłowych, komercyjnych i zewnętrznych. Wybór obudów ze zintegrowanymi funkcjami ma kluczowe znaczenie dla niezawodnej dystrybucji energii elektrycznej i długoterminowej wydajności sprzętu.
