Mały kompletny zestaw skrzynek rozdzielczych zasilania

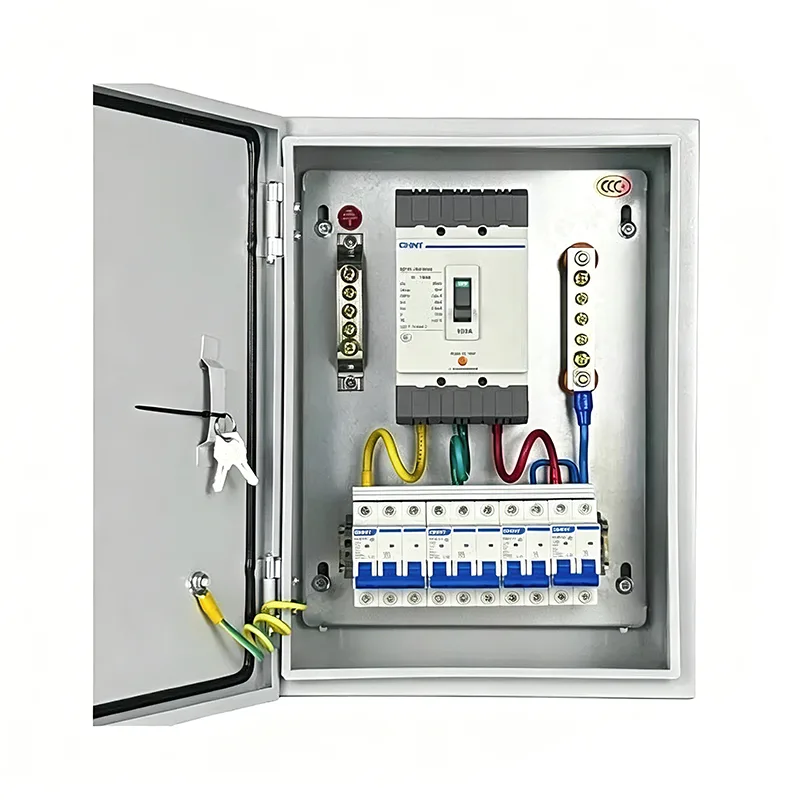

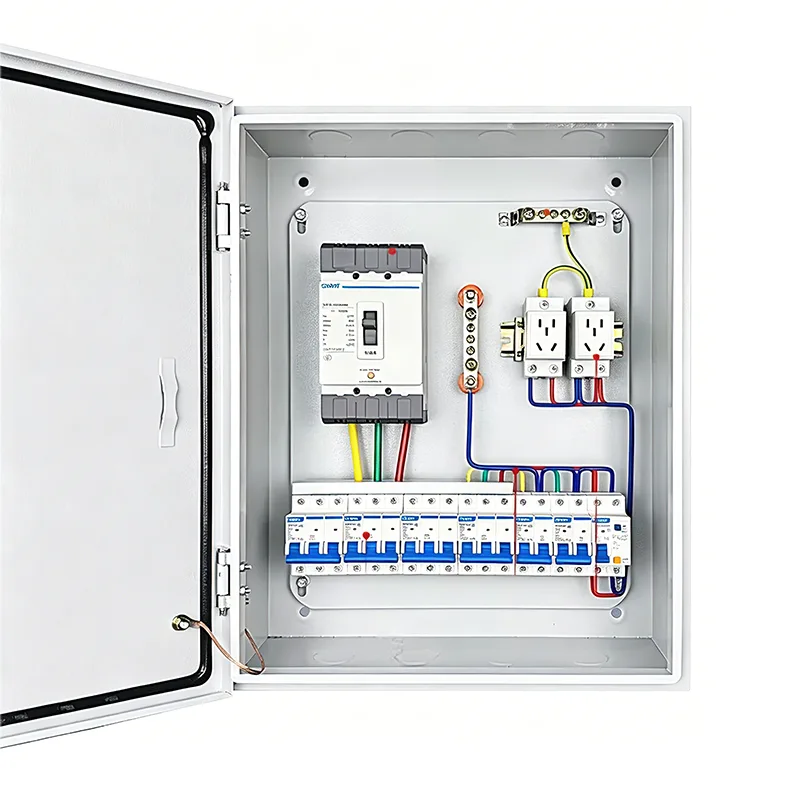

Mały kompletny zestaw skrzynek rozdzielczych zasilania integruje różne komponenty elektryczne zgodnie z określonym schematem obwodów, zainstalowanych w małej metalowej szafce. Choć niewielki, stanowi kompletną jednostkę systemu elektroenergetycznego. Dostawcą tego produktu jest firma Shangming. Oferujemy także różne inne typy szaf i skrzynek rozdzielczych.

Skład produktu

Mały kompletny zestaw skrzynek rozdzielczych zasilania firmy Shangming charakteryzuje się zaawansowaną konstrukcją i niezawodną jakością. Jeśli chodzi o komponenty, ta seria to nie tylko zbiór wielu skrzynek rozdzielczych, ale raczej zbiór modułowych jednostek, naukowo skonfigurowany w oparciu o logikę systemu elektrycznego, podział funkcjonalny i koordynację instalacji.

1. System wsparcia skrzynek

Ta część odpowiada za fizyczną ochronę pudełka.

Skorupa: Zwykle wykonana z blachy stalowej walcowanej na zimno lub stali nierdzewnej.

Szyny montażowe: Standardowe szyny metalowe ułożone poziomo wewnątrz skrzynki do szybkiego montażu wyłączników i innych komponentów.

Panel: Wyposażony w drzwi; dostępne jest dostosowywalne drzwiczki z okienkiem, odsłaniające jedynie uchwyt wyłącznika, aby zapobiec przypadkowemu kontaktowi z częściami pod napięciem.

2. Podstawowy system dystrybucji

Podstawowy system dystrybucji obsługuje dystrybucję mocy, zapewniając kontrolę i ochronę.

Główny wyłącznik automatyczny: Główny wyłącznik sterujący całej skrzynki, używany w przypadku awaryjnych przerw w dostawie prądu lub konserwacji.

Miniaturowy wyłącznik automatyczny: Zapewnia ochronę przed przeciążeniem i zwarciem dla każdego obwodu odgałęzionego.

Urządzenie różnicowoprądowe (RCD): Monitoruje upływ prądu i natychmiast odcina zasilanie w przypadku ryzyka porażenia prądem.

Zabezpieczenie przeciwprzepięciowe: pochłania chwilowe wysokie napięcie generowane przez uderzenia pioruna lub wahania sieci energetycznej, chroniąc precyzyjne urządzenia elektryczne znajdujące się za nimi.

3. System pomocniczy i monitorujący

Lampki kontrolne: czerwona oznacza pracę, zielona oznacza zatrzymanie, żółta oznacza usterkę i wyświetla aktualny stan zasilania.

Przyrząd pomiarowy: Mały licznik energii montowany na szynie DIN do monitorowania napięcia, prądu lub zużycia energii.

Listwa zaciskowa: Do schludnego podłączenia zewnętrznych kabli obciążeniowych, ułatwiająca przyszłą konserwację.

4. Połączenia elektryczne i akcesoria

Szyna zbiorcza: Miedziane szyny zbiorcze w kształcie grzebieniowym lub widełkowym, zastępujące niechlujne zworki, dzięki czemu połączenia między wyłącznikami są bardziej zwarte i zmniejszają wytwarzanie ciepła.

Szyna uziemiająca i neutralna: wykorzystuje dedykowane paski miedziane do centralnego połączenia przewodów neutralnego i uziemiającego wszystkich obwodów.

Wewnętrzna wiązka przewodów: Przewody trudnopalne spełniające wymagania prądowe, poprowadzone przez korytka kablowe z wyraźnymi oznaczeniami numerów przewodów.

Jak wybrać odpowiednią kompletną skrzynkę rozdzielczą?

Przed rozpoczęciem projektu bardzo ważne jest prawidłowe zidentyfikowanie całej konfiguracji skrzynki rozdzielczej. Niewłaściwy wybór może prowadzić do nadmiarowości funkcjonalnej, zmarnowanych kosztów, trudności instalacyjnych lub ograniczonej przyszłej rozbudowy.

Krok 1: Zdefiniuj scenariusze zastosowań i charakterystykę obciążenia

Proszę potwierdzić następujące pytania:

1. Gdzie będzie używany?

Suszarnia wewnętrzna → IP40 jest wystarczające

Na zewnątrz/pijalnia/nad morzem → Wymaga stopnia ochrony IP54/IP65, materiału ze stali nierdzewnej

2. Jaki sprzęt będzie zasilał?

Oświetlenie/gniazda: Jednofazowe, niskoprądowe (≤32A)

Silniki/spawarki: Trójfazowe, wysokoprądowe (≥32A), wymagają przekaźników termicznych/zanieczyszczaczy

Urządzenia inteligentne: Wymaga interfejsu komunikacyjnego 24 V DC

3. Czy wymagana jest automatyczna kontrola?

Ręczny start/stop → Podstawowa skrzynka zasilająca

Automatyczna logika/zdalne monitorowanie → Wymaga sterownika PLC/HMI Box

Krok 2: Oblicz parametry elektryczne i określ pojemność

1. Oszacowanie całkowitego obciążenia

Wymień moc (kW) i napięcie robocze wszystkich urządzeń elektrycznych. Jeśli masz trudności, zespół techniczny Shangming może pomóc Ci to potwierdzić.

Oblicz prąd całkowity, biorąc pod uwagę współczynnik jednoczesności Kx = 0,7–0,9;

Przykład:

Silniki 3 x 5,5kW (380V) → Prąd pojedynczego silnika ≈ 11A, prąd całkowity ≈ 3 × 11 × 0,8 = 26,4A;

Oświetlenie 5kW (220V) → Prąd ≈ 23A;

Zalecana główna linia dopływowa ≥63A.

2. Planowanie obwodów oddziałowych

Każdy rodzaj obciążenia powinien mieć niezależny obwód, aby uniknąć zakłóceń. Prąd pojedynczego obwodu ≤ 80% wartości znamionowej wyłącznika.

Zaleca się, aby ważny sprzęt posiadał oddzielny obwód + UPS.

Krok 3: Określ liczbę i kombinację obudów

Prosty scenariusz: 1 zintegrowana obudowa

Scenariusz średnio skomplikowany: 2–3 obudowy

Wysoka złożoność i wysokie wymagania bezpieczeństwa: 3–6 obudów

Krok 4: Wybierz poziom ochrony i materiał

Produkty Shangming oferują poziomy ochrony od IP30 do IP66, a materiały obejmują stal walcowaną na zimno i stal nierdzewną.

Jeśli masz wymagania dotyczące bezpieczeństwa i inteligencji oraz chcesz poprawić wygodę przyszłej konserwacji w oparciu o konkretne miejsce instalacji, skontaktuj się z nami. Shangming sprawdzi wykonalność i przedstawi ofertę oraz próbki w ciągu 1-2 dni roboczych na podstawie rysunków i wymagań technicznych.

Często zadawane pytania

P: Dlaczego warto wybrać mały, kompletny zestaw skrzynek rozdzielczych zasilania zamiast pojedynczej dużej szafy?

Odp.: Małe, kompletne skrzynki rozdzielcze można elastycznie łączyć z różnymi obudowami funkcjonalnymi, w zależności od rzeczywistych potrzeb. Niektóre kable i komponenty są wstępnie zintegrowane w fabryce, dzięki czemu instalacja na miejscu jest prostsza i szybsza oraz nadaje się do stosowania w ograniczonych lub nieregularnych przestrzeniach. Podczas konserwacji strefy funkcjonalne są jasno określone, co ułatwia rozwiązywanie problemów i naprawę.

P: Jak przeprowadzać codzienną konserwację i kontrolę?

Odp.: Sprawdzaj stan działania wszystkich wyłączników i styczników co kwartał, aby upewnić się, że nie doszło do przegrzania lub poluzowania.

Regularnie czyść kurz nagromadzony wewnątrz obudowy, szczególnie wentylator chłodzący i filtry. Sprawdź uszczelki ościeżnicy pod kątem starzenia i pęknięć i w razie potrzeby wymień je.

Rejestruj wyniki kontroli i działania naprawcze po każdej konserwacji, aby zapewnić identyfikowalność.
