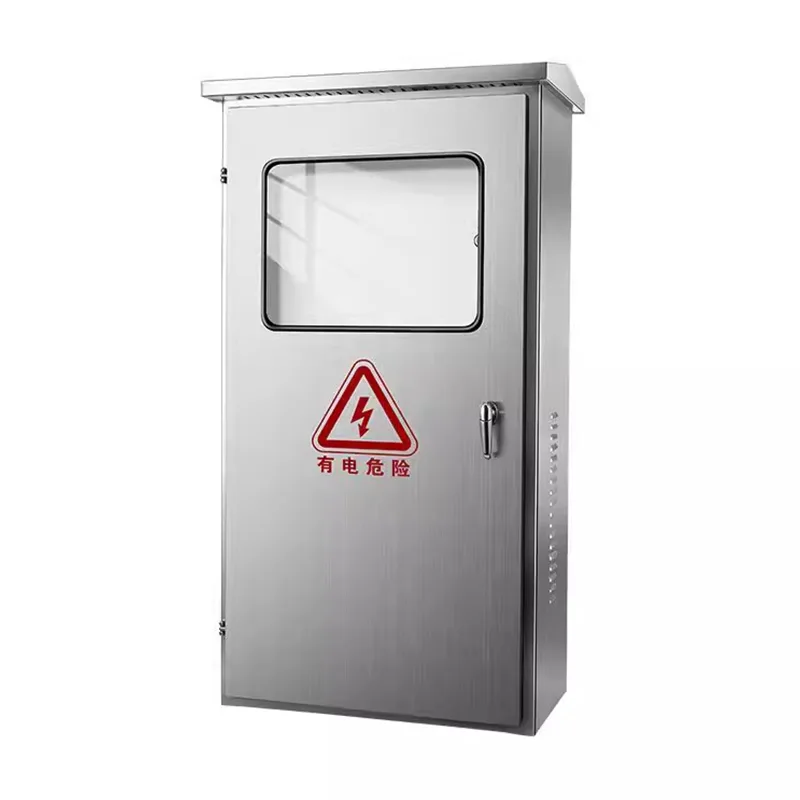

Jakość Stojąca na podłodze szafka rozdzielcza zasilania dostawca

Oprócz różnego rodzajuobudowy skrzynek rozdzielczychFirma Shangming oferuje również stojące na podłodze obudowy szaf rozdzielczych zasilania — kluczowy element naszej oferty wysokiej jakości produktów. Wybierz nas jako swojego długoterminowego dostawcę, aby skorzystać z kompleksowych, dostosowanych do indywidualnych potrzeb rozwiązań i cen bezpośrednio z fabryki.

Kluczowe funkcje

Wysoka nośność: W przypadku naszych stojących szaf rozdzielczych zasilania zwykle wykorzystujemy walcowane na zimno płyty stalowe o grubości 2,0 mm lub większej, które są albo spawane, albo montowane w celu utworzenia konstrukcji. Ta solidna konstrukcja umożliwia bezpieczne podparcie ciężkich wyłączników ramowych, miedzianych szyn zbiorczych o dużym przekroju i kabli transformatorowych.

Konstrukcja modułowa: Wnętrze charakteryzuje się modułowym systemem otworów, umożliwiającym elastyczne dopasowanie belek poprzecznych i płyt montażowych do specyficznych wymagań. Taka konstrukcja umożliwia wygodne modernizacje i rozbudowy, gdy zajdzie taka potrzeba.

Wentylacja i odprowadzanie ciepła: Biorąc pod uwagę wysoki poziom prądu zwykle występujący w szafie, obudowa jest wyposażona w otwory wentylacyjne na górze i otwory wlotowe powietrza na dole, aby zapewnić efektywny przepływ powietrza. Ponadto klienci mogą poprosić o niestandardową konfigurację w celu zintegrowania z produktem systemu chłodzenia wymuszonym obiegiem powietrza.

Wspólne klasyfikacje gabinetów

Ze względu na formę konstrukcyjną szafki podłogowe dzielą się przede wszystkim na dwie główne kategorie:

1. Typ stały

Charakterystyka: Elementy wewnętrzne są sztywno zamontowane za pomocą wsporników wsporczych; po podłączeniu nie można ich przenosić.

Zastosowania: Charakteryzuje się prostą konstrukcją i niskim kosztem; zwykle używane w środowiskach, w których wymagania dotyczące ciągłego zasilania nie są bardzo rygorystyczne.

Reprezentatywny model: Szafka rozdzielcza zasilania niskiego napięcia typu GGD.

2. Typ wysuwny / typ wyjmowany

Charakterystyka: Każdy obwód jest umieszczony w oddzielnej, niezależnej szufladzie.

Zastosowania: Niezwykle wygodny w utrzymaniu. W przypadku awarii konkretnego obwodu, można po prostu wyciągnąć odpowiednią szufladę i zastąpić ją nową, bez konieczności odłączania głównego zasilania.

Reprezentatywne modele: zaawansowane szafy dystrybucyjne typu GCK, GCS i MNS.

Skrzynki rozdzielcze stojące i naścienne: jaka jest różnica?

Zalecenia dotyczące wyboru produktu i konfiguracji

W oparciu o konkretne wymagania projektu, w fazie przedsprzedażowej,Shangmingzaleci najodpowiedniejszą dla Ciebie konfigurację. Ogólnie rzecz biorąc, poniżej wymieniono najczęściej obsługiwane przez nas scenariusze aplikacji wraz z odpowiednimi zaleceniami dotyczącymi konfiguracji.

1. Przemysłowa główna dystrybucja zasilania

Zalecana konfiguracja:

Wymiary szafki: 1800–2200 mm (wys.) × 600–1000 mm (szer.) × 600–1000 mm (gł.)

Materiał: Blacha stalowa walcowana na zimno (≥1,5 mm)

Stopień ochrony: IP30 / IP40

Struktura: Szafka pojedyncza lub szafki łączone (modułowe/dzielone)

Wnętrze: Zaprojektowane do montażu systemu ACB / MCCB + szynoprzewodów

2. Systemy wysokoprądowe / główne linie dochodzące

Zalecana konfiguracja:

Szerokość: ≥800mm

Głębokość: ≥800mm

Struktura: Konstrukcja dwudrzwiowa lub wielodrzwiowa

Przestrzeń wewnętrzna: Obsługuje wysokoprądowe szyny miedziane; zawiera zarezerwowane miejsce na wprowadzenie kabla od góry lub od dołu.

3. Szafy sterujące automatyką / sterownikami PLC

Zalecana konfiguracja:

Wymiary: 1600–2000 mm (wys.)

Materiał: blacha stalowa malowana proszkowo / stal nierdzewna

Stopień ochrony: IP40 / IP54

Wnętrze: Płyta montażowa + szyny DIN

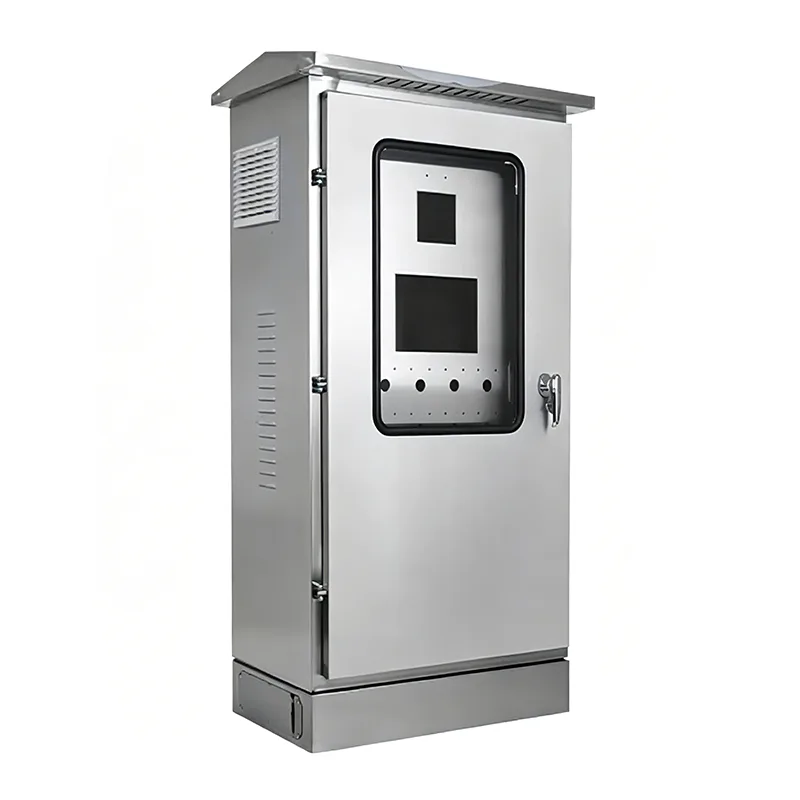

4. Zastosowania zewnętrzne

Zalecana konfiguracja:

Stopień ochrony: IP54/IP65

Materiał: stal nierdzewna (304/316) lub stal malowana proszkowo do zastosowań zewnętrznych

Cechy: Daszek przeciwdeszczowy + Taśmy uszczelniające + Konstrukcja zapobiegająca kondensacji

5. Środowiska silnie korozyjne

Zalecana konfiguracja:

Materiał: stal nierdzewna 304/316

Stopień ochrony: IP55+

Obróbka powierzchniowa: Powłoka antykorozyjna

Jak przeprowadzić rutynową konserwację stojącej obudowy szafy rozdzielczej zasilania?

1. Czyszczenie i usuwanie kurzu

Za pomocą suchej włókniny i odkurzacza usuń nagromadzony kurz z wnętrza szafki; surowo zabrania się używania mokrych szmatek lub bezpośrednich podmuchów sprężonego powietrza.

Szczególną uwagę należy zwrócić na czyszczenie szyn zbiorczych, izolatorów, komór łukowych wyłączników i kanałów wentylacyjnych.

2. Dokręcenie połączeń elektrycznych

Sprawdź wszystkie połączenia śrubowe pod kątem luzów; użyj klucza dynamometrycznego, aby ponownie dokręcić je podanymi wartościami momentu obrotowego.

W przypadku wykrycia oznak utlenienia lub uszkodzenia łukowego należy wypolerować lub wymienić zaciski.

3. Testowanie funkcjonalne komponentów

Wyłączniki automatyczne: Sprawdź, czy ręczne otwieranie i zamykanie przebiega płynnie i czy mechanizm wyzwalający reaguje.

Styczniki/przekaźniki: Sprawdź stan styków pod kątem zużycia i sprawdź, czy rezystancja cewki mieści się w normalnym zakresie.

Kondensatory: Sprawdź pod kątem oznak degradacji pojemności, wybrzuszeń lub wycieku elektrolitu.

Urządzenia SPD (urządzenia przeciwprzepięciowe): Sprawdź, czy okienko wskaźnika stanu jest zielone i czy nie został uruchomiony wskaźnik degradacji.

4. Testowanie wydajności izolacji

Użyj megaomomierza 500 V lub 1000 V, aby zmierzyć i potwierdzić następujące elementy:

Rezystancja izolacji międzyfazowej: ≥ 1 MΩ;

Rezystancja izolacji faza-ziemia: ≥ 1 MΩ;

Jeśli zmierzone wartości spadną poniżej tych norm, należy zbadać potencjalne przyczyny, takie jak wnikanie wilgoci lub zanieczyszczenie.

5. Konserwacja konstrukcji mechanicznej

Sprawdź szyny prowadzące i mechanizmy blokujące jednostek szufladowych, aby upewnić się, że nie sklejają się ani nie zacinają. Nasmaruj ruchome części smarem przeznaczonym specjalnie do urządzeń elektrycznych.

Okresowo sprawdzaj działanie mechanizmów bezpieczeństwa „Pięć zapobiegania” (blokujących).
