Dlaczego jednodrzwiowa szafa elektryczna montowana na ścianie ma znaczenie w nowoczesnej dystrybucji zasilania

Nowoczesne systemy dystrybucji energii muszą uwzględniać zmieniające się obciążenia elektryczne, coraz bardziej rozproszony sprzęt sterujący i bardziej rygorystyczne wymagania dotyczące bezpiecznej obsługi i konserwacji. Budynki komercyjne, obiekty przemysłowe, projekty infrastrukturalne i zautomatyzowane linie produkcyjne – wszystkie zależą od sprzętu elektrycznego, który można zainstalować, uzyskać dostęp i konserwować w ramach wyraźnie zorganizowanych układów. W miarę ewolucji tych systemów projektowanie obudów pozostaje ważną częścią planowania infrastruktury elektrycznej.

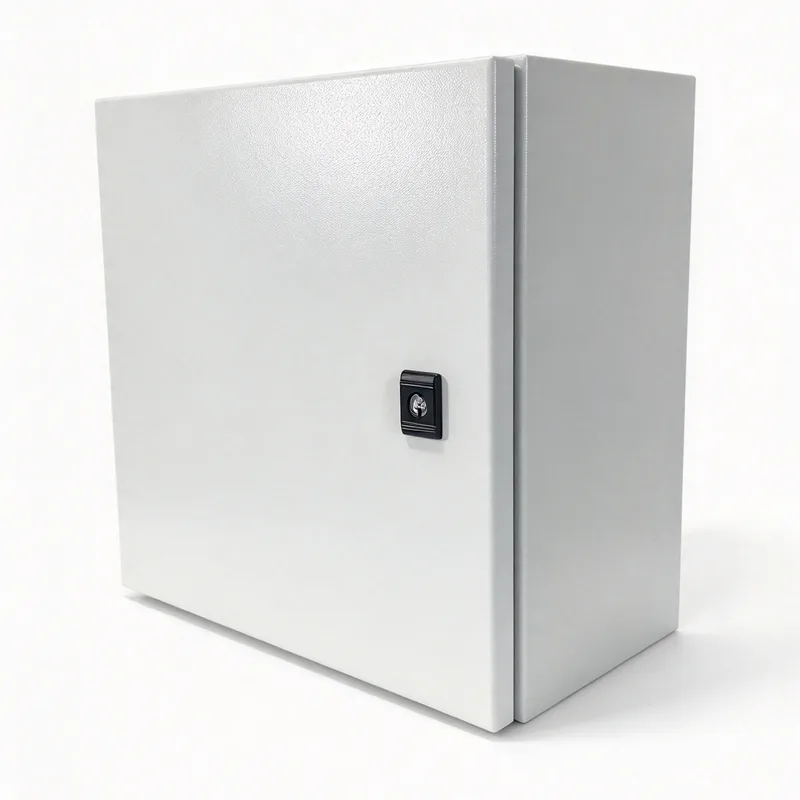

Chociaż obudowy elektryczne są często uważane za drugorzędne w stosunku do wyłączników automatycznych, styczników, listew zaciskowych i urządzeń sterujących, ich konstrukcja bezpośrednio wpływa na rozmieszczenie sprzętu, dostęp do okablowania, ochronę środowiska i procedury konserwacyjne. TheSzafka elektryczna montowana na ścianie z pojedynczymi drzwiamito jeden z formatów obudów stosowanych tam, gdzie komponenty elektryczne wymagają dedykowanej obudowy, która nie wymaga miejsca na podłodze w przypadku większej szafy.

Zmieniające się wymagania współczesnej dystrybucji energii

Dystrybucja energii nie ogranicza się już do dostarczania energii elektrycznej z centralnego punktu zasilania do dalszych obwodów. Wiele instalacji zawiera obecnie lokalne tablice rozdzielcze, sterowniki silników, urządzenia monitorujące, interfejsy komunikacyjne i sprzęt automatyki. Komponenty te obsługują takie funkcje, jak zarządzanie obciążeniem, monitorowanie sprzętu, sterowanie oświetleniem i obsługa linii produkcyjnej.

Rozwój ten stwarza praktyczne wyzwania dla projektantów systemów elektrycznych. Sprzęt musi mieścić się w dostępnych obszarach instalacji, pozostawiając jednocześnie odpowiednią ilość miejsca na prowadzenie kabli, odprowadzanie ciepła, inspekcję i serwisowanie. W obiektach z wieloma punktami sterowania elektrycznego rozmieszczenie każdej obudowy może mieć wpływ na długość kabli, złożoność instalacji i dostęp podczas konserwacji.

Wybór obudowy stanowi zatem część szerszego projektu dystrybucji. Formaty naścienne mogą pomieścić wybrane lokalne układy sterowania i dystrybucji, w których dostępna jest przestrzeń na ścianie, a sprzęt nie wymaga dużej szafki stojącej na podłodze. Ich przydatność zależy od montażu elektrycznego, wymiarów komponentów, środowiska instalacji i obowiązujących wymagań bezpieczeństwa.

Konstrukcja naścienna i wykorzystanie przestrzeni

Powierzchnia podłogi jest cennym zasobem w fabrykach, budynkach komercyjnych, pomieszczeniach gospodarczych i obszarach wyposażenia. Duże szafy rozdzielcze są nadal niezbędne w wielu zastosowaniach, szczególnie tam, gdzie duża gęstość obwodów lub znaczny sprzęt elektryczny wymagają większej objętości wewnętrznej. Mniejsze zespoły sterujące można jednak instalować bliżej sprzętu, któremu służą.

Obudowa naścienna może utrzymać wybrane komponenty elektryczne nad podłogą i ustanowić określony punkt instalacji. W zakładzie produkcyjnym taki układ może być odpowiedni do lokalnego sterowania maszyną lub pomocniczego sprzętu dystrybucyjnego. W budynku komercyjnym może pomieścić określone elementy sterujące oświetleniem, obwody serwisowe lub elementy automatyki budynku.

Sama oszczędność miejsca nie decyduje o najlepszym układzie montażowym. Wytrzymałość ściany, elementy montażowe, ciężar sprzętu, umiejscowienie wejść kablowych, odstęp przy otwieraniu drzwi i dostęp dla wykwalifikowanego personelu – wszystko to wpływa na planowanie instalacji. Obudowę należy również ustawić w taki sposób, aby nie blokowała chodników, dróg ewakuacyjnych ani innych instalacji budowlanych.

Struktura obudowy wspiera organizację elektryczną

Dobrze zaplanowana instalacja elektryczna wymaga więcej niż wystarczającej przestrzeni, aby zmieścić jej elementy. Wyłączniki automatyczne, listwy zaciskowe, przekaźniki, zasilacze i urządzenia sterujące wymagają zorganizowanego układu wewnętrznego, który zapewnia bezpieczne okablowanie i skuteczną kontrolę. Złe rozmieszczenie komponentów może utrudnić śledzenie połączeń i wydłużyć czas potrzebny na rozwiązywanie problemów.

Konfiguracja z pojedynczymi drzwiami zapewnia jeden główny otwór dostępowy do wnętrza obudowy. Taki układ może uprościć dostęp do elementów wewnętrznych w instalacjach kompaktowych, szczególnie tam, gdzie rozmieszczenie sprzętu jest stosunkowo proste. Położenie zawiasów, stopień otwarcia drzwi, sposób zamykania, wymiary płyty montażowej i użyteczna głębokość wewnętrzna wpływają na efektywność wykorzystania dostępnej przestrzeni.

TheSzafka elektryczna montowana na ścianie z pojedynczymi drzwiamimoże służyć jako fizyczna obudowa dla wybranych zespołów elektrycznych, ale jej pojemność wewnętrzna musi odpowiadać instalowanemu sprzętowi. Projektanci muszą uwzględnić promień zgięcia kabla, kanały kablowe, dostęp do zacisków, segregację przewodów, połączenia uziemiające i przestrzeń na przyszłą konserwację. Kompaktowy wygląd zewnętrzny nie powinien powodować przeludnienia wnętrza.

Bezpieczeństwo elektryczne zależy od całej instalacji

Bezpieczeństwo elektryczne zależy od koordynacji komponentów, urządzeń zabezpieczających, konstrukcji obudowy, metod instalacji i procedur operacyjnych. Obudowa pomaga oddzielić sprzęt elektryczny od otaczającego środowiska i może zmniejszyć narażenie na przypadkowy kontakt, jeśli jest prawidłowo zaprojektowana i zainstalowana. Jednakże obudowa sama w sobie nie zapewnia całkowitej ochrony przed każdym zagrożeniem elektrycznym lub środowiskowym.

Ochrona przed wnikaniem pyłu i wody jest szczególnie istotna, gdy urządzenia elektryczne działają w warsztatach, pomieszczeniach produkcyjnych, korytarzach serwisowych lub na zewnątrz. Wymagany stopień ochrony zależy od warunków instalacji i poziomu narażenia. Uszczelki drzwi, dławiki kablowe, otwory wejściowe, elementy złączne i jakość montażu mogą mieć wpływ na ochronę osiągniętą przez ukończoną instalację.

Układ uziemienia i połączeń musi być również odpowiedni do konstrukcji obudowy i mających zastosowanie wymagań elektrycznych. Obudowy metalowe mogą wymagać połączenia ochronnego w celu utrzymania ciągłości elektrycznej, podczas gdy inne materiały konstrukcyjne wymagają innych względów projektowych. Zabezpieczenie nadprądowe, dobór przewodów, izolacja, odstępy robocze i bezpieczna izolacja pozostają istotnymi częściami całego systemu.

Zarządzanie ciepłem w kompaktowych zespołach dystrybucyjnych

W miarę jak systemy elektryczne stają się coraz bardziej kompaktowe, zarządzanie ciepłem staje się coraz ważniejszym czynnikiem projektowym. Urządzenia zabezpieczające obwody, elementy przełączające, transformatory, zasilacze i inny sprzęt mogą generować ciepło podczas pracy. Gdy kilka urządzeń działa w ograniczonej objętości obudowy, nagromadzone ciepło może podnieść temperaturę wewnętrzną.

Nadmierna temperatura może mieć wpływ na wydajność podzespołów, żywotność i stabilność wrażliwego sprzętu elektronicznego. Dlatego planowanie termiczne powinno uwzględniać oczekiwane obciążenie elektryczne, straty komponentów, temperaturę otoczenia, wymiary obudowy, pozycję montażową i dostępne ścieżki rozpraszania ciepła.

Otwory wentylacyjne mogą pomóc w zarządzaniu ciepłem w odpowiednich środowiskach, ale mogą również wpływać na ochronę przed kurzem i wilgocią. Tam, gdzie należy zachować ochronę środowiska, konieczne mogą być alternatywne podejścia do zarządzania ciepłem. Odpowiedni projekt zależy od zainstalowanych komponentów i warunków pracy, a nie od samego formatu obudowy.

Dostęp konserwacyjny i długoterminowa wydajność operacyjna

Wymagania konserwacyjne często wpływają na wybór obudowy w równym stopniu, jak początkowy koszt instalacji lub zajmowana powierzchnia. Technicy elektrycy muszą identyfikować obwody, sprawdzać połączenia, wymieniać komponenty i badać usterki bez zbędnych przeszkód. Dostępny układ obudowy może ułatwić te zadania i skrócić czas spędzony na lokalizowaniu poszczególnych urządzeń.

Jasne etykiety, zaktualizowane plany obwodów, schematy okablowania i spójna identyfikacja zacisków są ważne w instalacjach każdej wielkości. Praktyki te stają się szczególnie cenne w obiektach, w których instalacje elektryczne są konserwowane przez różne ekipy lub modyfikowane przez kilka lat. Zorganizowane okablowanie wewnętrzne pomaga także technikom zrozumieć powiązania między dopływającymi źródłami zasilania, urządzeniami zabezpieczającymi, obwodami sterującymi i podłączonym sprzętem.

TheSzafka elektryczna montowana na ścianie z pojedynczymi drzwiamimoże wspierać rutynowy dostęp, gdy jego położenie i układ wewnętrzny umożliwiają pełne otwarcie drzwi i bezpieczny dostęp do zainstalowanego sprzętu. Planowanie konserwacji powinno uwzględniać wystarczający odstęp roboczy, odpowiednie procedury izolacji oraz układ umożliwiający inspekcję bez zakłócania niepowiązanego okablowania.

Normy i weryfikacja w dystrybucji niskiego napięcia

Zespoły rozdzielcze niskiego napięcia podlegają wymaganiom technicznym i bezpieczeństwu, które różnią się w zależności od ich przeznaczenia, konfiguracji i miejsca instalacji. Seria norm IEC 61439 dotyczy zestawów rozdzielnic i sterownic niskiego napięcia, w tym wymagań dotyczących konstrukcji, właściwości technicznych i weryfikacji. IEC 61439-1 zawiera ogólne zasady, podczas gdy inne części dotyczą konkretnych typów zespołów i zastosowań.

Pusta obudowa i kompletny zespół elektryczny nie są równoważne z punktu widzenia zgodności. Zgodność zależy od odpowiedniej kategorii produktu, zainstalowanych komponentów, projektu zespołu i mających zastosowanie procedur weryfikacji. Nie należy zakładać, że obudowa zapewnia zgodność całego systemu dystrybucyjnego tylko dlatego, że mieści w sobie sprzęt elektryczny.

Dokumentacja projektowa, parametry komponentów, uwagi dotyczące wzrostu temperatury, środki ochronne i instrukcje montażu składają się na prawidłowo zaprojektowany zespół. Lokalne przepisy elektryczne i specyfikacje projektowe mogą wprowadzać dodatkowe wymagania, szczególnie w obiektach przemysłowych, budynkach użyteczności publicznej i specjalistycznej infrastrukturze.

Ciągła rola obudów naściennych

Nowoczesna dystrybucja mocy łączy scentralizowane urządzenia zasilające z mniejszymi zespołami umieszczonymi w pobliżu obciążeń i systemów, które obsługują. Takie rozwiązanie może poprawić organizację lokalnego sterowania i obwodów pomocniczych, pod warunkiem, że każda instalacja zostanie zaprojektowana w oparciu o wymagania elektryczne i środowisko operacyjne.

TheSzafka elektryczna montowana na ścianie z pojedynczymi drzwiamipozostaje istotne, gdy dla zamierzonego sprzętu odpowiednia jest zwarta, dostępna obudowa. Jego rola jest raczej praktyczna niż technologiczna: zapewnia fizyczną strukturę do organizowania i ochrony wybranych komponentów elektrycznych w ramach większej architektury dystrybucyjnej.

W miarę ciągłego rozwoju infrastruktury elektrycznej wybór obudów będzie nadal powiązany z kilkoma podstawowymi priorytetami inżynieryjnymi: efektywnym wykorzystaniem przestrzeni, bezpiecznym dostępem, odpowiednią ochroną środowiska, wydajnością cieplną, przejrzystą organizacją okablowania i łatwością konserwacji. Czynniki te pomagają określić, czy format obudowy pasuje do konkretnej instalacji i jak efektywnie może działać kompletny system elektryczny w całym okresie jego użytkowania.
