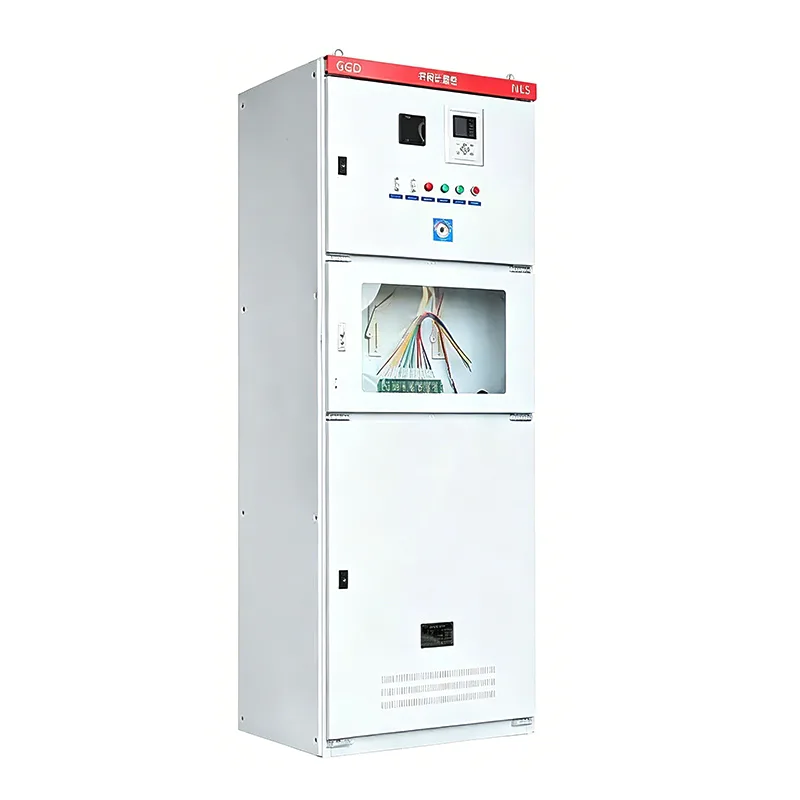

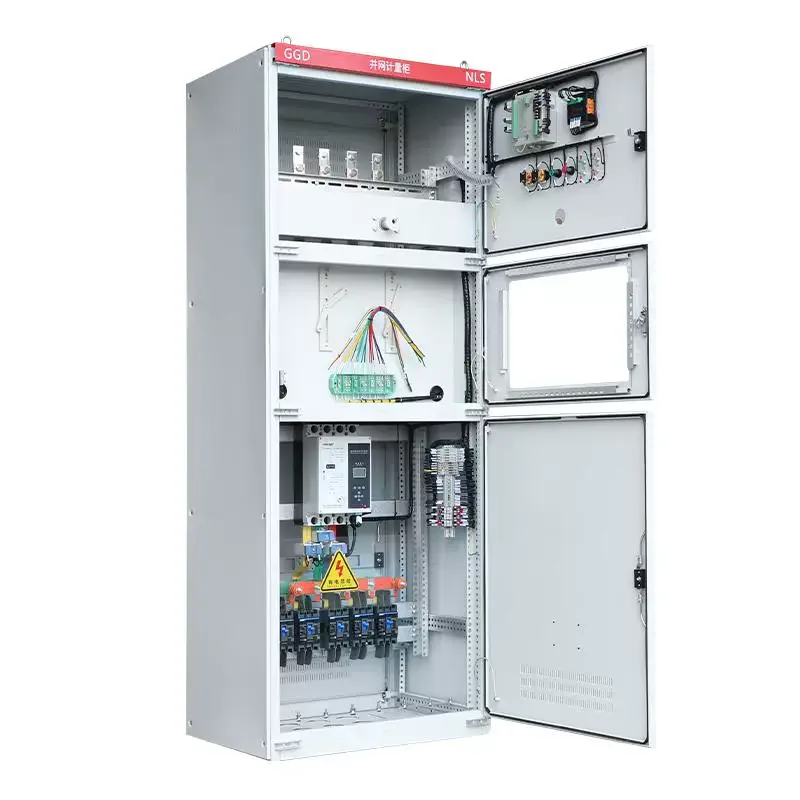

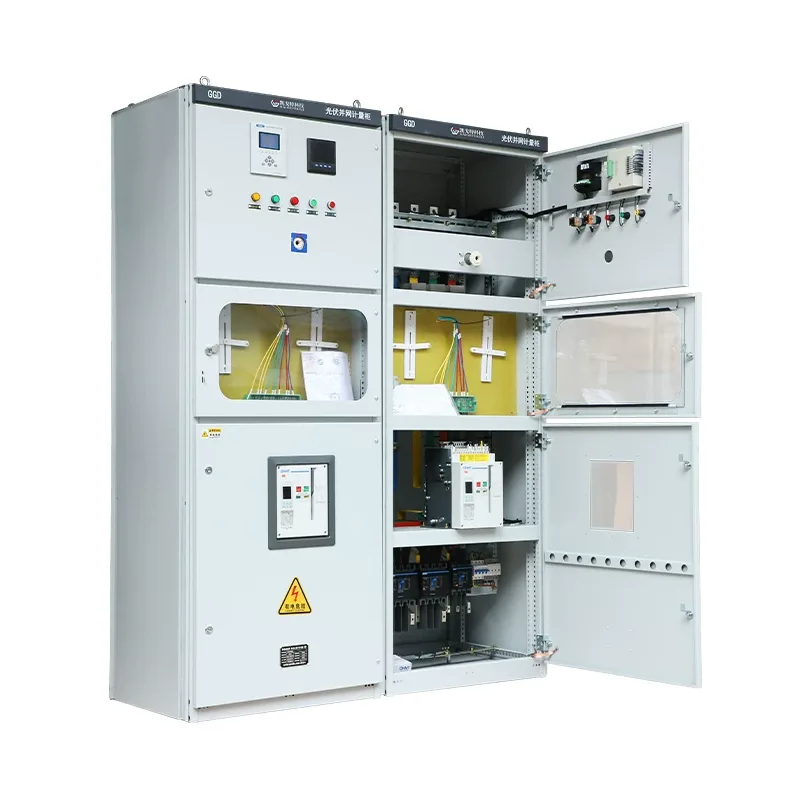

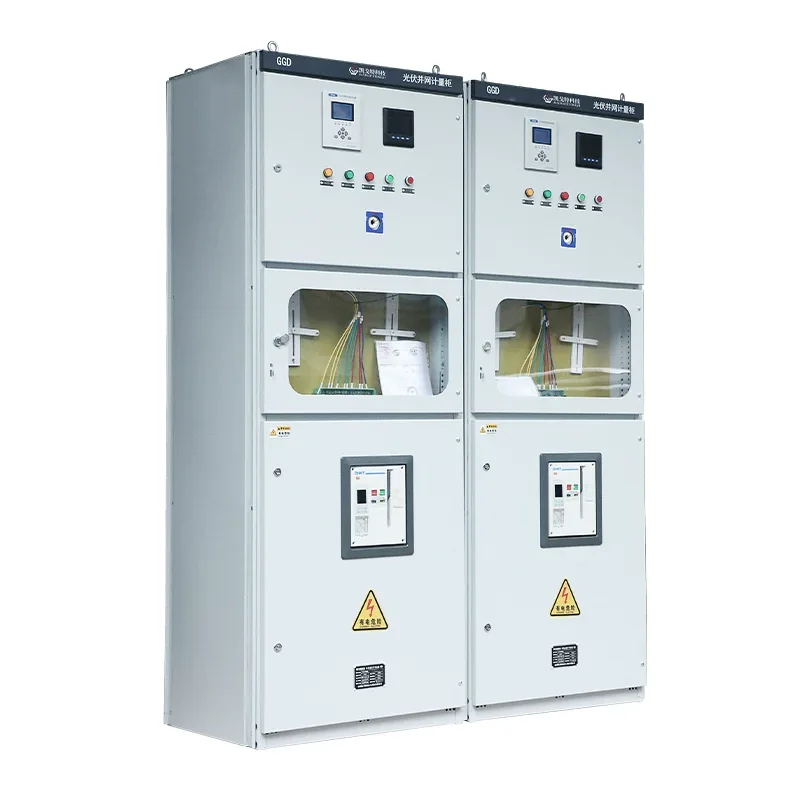

Szafka podłączona do sieci fotowoltaicznej

Szafy podłączone do sieci fotowoltaicznej odgrywają kluczową rolę w ochronie, pomiarach, izolacji, zapobieganiu wyspowaniu i wymianie danych. Zostały zaprojektowane i wyprodukowane przez profesjonalnego producenta Shangming. Oferujemy gwarancję, a wraz z zamówieniem dostarczymy pełną dokumentację i certyfikat.

Jakie są funkcje szafki podłączonej do sieci fotowoltaicznej?

Zbieranie energii: Szafa podłączona do sieci fotowoltaicznej zbiera moc wyjściową prądu przemiennego z jednego lub większej liczby falowników szeregowych.

Izolacja bezpieczeństwa: Gdy sieć jest poddawana konserwacji lub system fotowoltaiczny działa nieprawidłowo, fizycznie odłącza zasilanie za pomocą wyłączników lub rozłączników, zapewniając bezpieczeństwo personelu i sprzętu.

Funkcje zabezpieczające: Szafa podłączona do sieci fotowoltaicznej posiada ochronę przed przetężeniem, przepięciem, zbyt niskim napięciem i anomaliami częstotliwości. Co najważniejsze, posiada zabezpieczenie przed wyspą, automatycznie rozłączając punkt przyłączenia do sieci, gdy sieć główna nie zapobiegnie odwrotnemu przesyłowi mocy i potencjalnemu porażeniu prądem personelu konserwacyjnego.

Pomiary i monitorowanie: Urządzenie ma wbudowany licznik energii elektrycznej, zazwyczaj dwukierunkowy, rejestrujący zarówno wytworzoną, jak i zużytą energię elektryczną.

Różnica między szafą podłączoną do sieci fotowoltaicznej a skrzynką fotowoltaiczną

Środki ostrożności dotyczące instalacji

Instalując szafę fotowoltaiczną podłączoną do sieci fotowoltaicznej, należy ją zamontować jak najbliżej transformatora lub głównej szafy rozdzielczej. Krótsze kable powodują mniejszy spadek napięcia. Jeśli kabel jest za długi, napięcie w punkcie przyłączenia do sieci wzrośnie podczas szczytowego wytwarzania mocy, uruchamiając zabezpieczenie przeciwprzepięciowe falownika i powodując częste wyłączanie.

W przypadku puszek zewnętrznych podłączonych do sieci montaż w miejscach bezpośrednio nasłonecznionych jest surowo zabroniony. Wysokie temperatury mogą spowodować termiczne wyłączenie wyłącznika, co prowadzi do fałszywego wyłączenia. Zalecamy wybranie lokalizacji na północnej ścianie budynku lub zamontowanie osłony przeciwsłonecznej.

Upewnij się, że przed szafą pozostało co najmniej 800–1000 mm przestrzeni roboczej, aby operator mógł szybko włączyć wyłącznik w sytuacji awaryjnej.

Często zadawane pytania

P: Dlaczego wyłącznik automatyczny w szafie podłączonej do sieci nieoczekiwanie wyłącza się podczas szczytowego wytwarzania energii w południe?

Odp.: Przyczyny do zbadania:

Przepięcie w sieci: Jest to najczęstsza przyczyna. Energia słoneczna jest najsilniej wytwarzana w południe, a jeśli zużycie energii elektrycznej w okolicy jest niskie, napięcie w punkcie przyłączenia do sieci zostanie podniesione. Gdy napięcie przekroczy limit ochronny ustawiony przez szafę podłączoną do sieci, szafa automatycznie się wyłączy.

Wyłączenie temperaturowe: Słabe odprowadzanie ciepła w szafie podłączonej do sieci. Wysoki przepływ prądu w południe powoduje, że temperatura wewnętrzna szafy staje się zbyt wysoka, co prowadzi do nieprawidłowego działania zabezpieczenia termicznego wyłącznika.

Niewłaściwe ustawienie: Prąd nastawczy wyłącznika jest zbyt bliski maksymalnemu prądowi wyjściowemu falownika.

Rozwiązania: Sprawdź zapisy napięcia. Jeżeli napięcie sieciowe jest zbyt wysokie, należy skontaktować się z dostawcą energii w celu obniżenia zaczepu transformatora lub dostosowania ustawień zabezpieczeń.

P: Jakie są konsekwencje, jeśli zabezpieczenie przeciwprzepięciowe w szafie podłączonej do sieci zostanie uszkodzone i nie zostanie wymienione?

Odp.: Nie będzie to miało wpływu na wytwarzanie energii w krótkim okresie, ale spowoduje utratę ochrony odgromowej. Elektrownie słoneczne lokalizowane są najczęściej na otwartych dachach, gdzie indukcja wyładowań atmosferycznych jest niezwykle częsta. W przypadku wyładowania atmosferycznego wysokie napięcie może bezpośrednio przedostać się do szafki podłączonej do sieci i przedostać się do falownika, powodując spalenie podzespołów o wartości setek tysięcy juanów.

Jeśli okno stanu SPD zmieni kolor na czerwony, zalecamy natychmiastową wymianę.

P: Czy zwykłą szafę rozdzielczą niskiego napięcia można zastąpić dedykowaną szafą podłączoną do sieci fotowoltaicznej?

Odp.: nie, nie można go bezpośrednio zastąpić. W zwykłych szafach rozdzielczych brakuje dwukierunkowego pomiaru, logiki zabezpieczającej przed wyspą i funkcji wyzwalania podnapięciowego.

Biuro zasilania skoncentruje się na sprawdzeniu komponentów specyficznych dla fotowoltaiki podczas testów akceptacyjnych. W przypadku wymuszonej wymiany projekt nie zostanie zaakceptowany.
