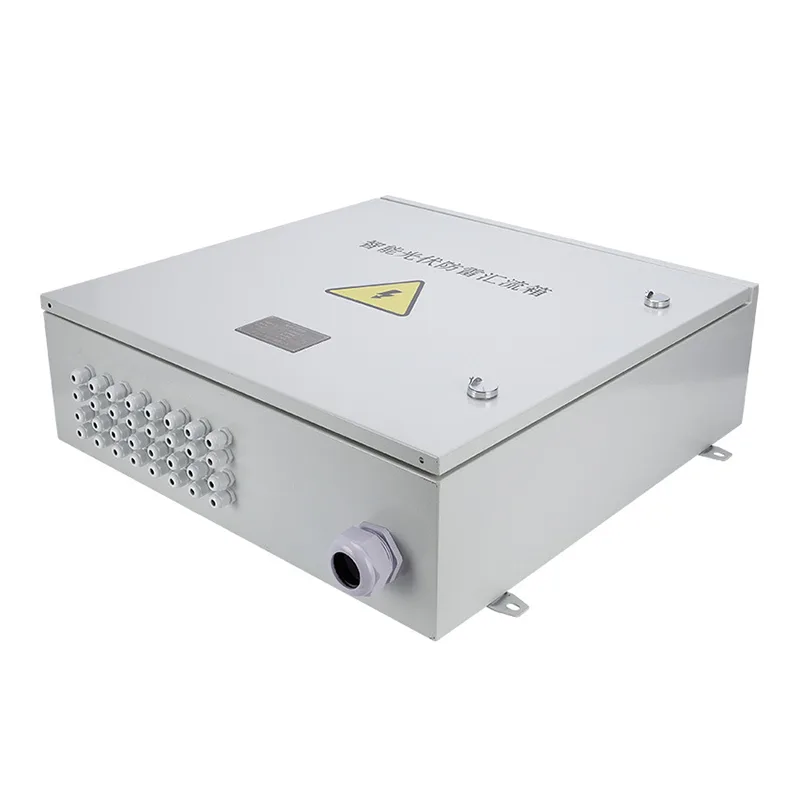

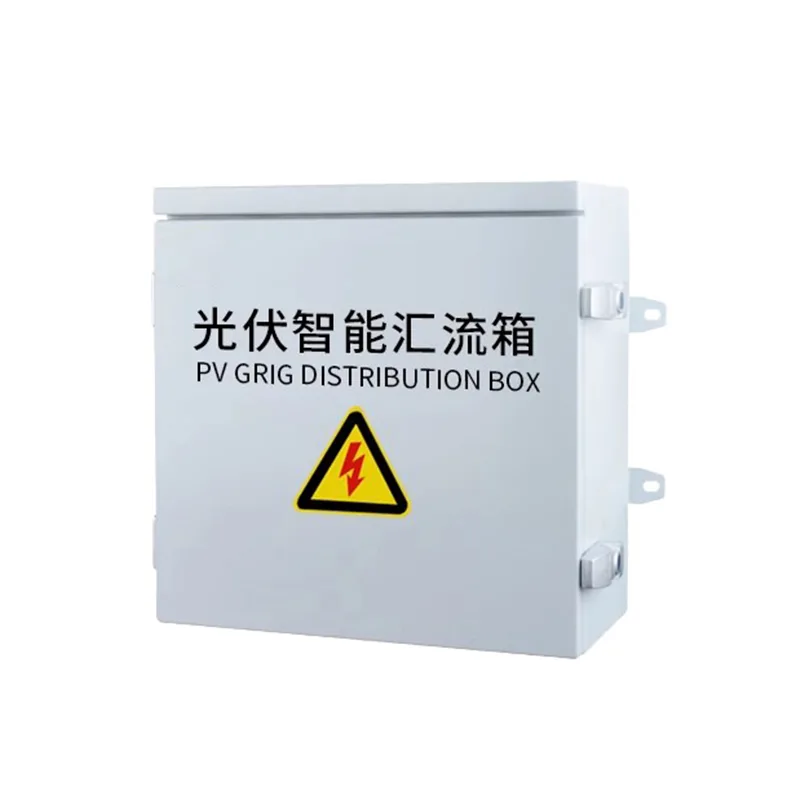

Skrzynka rozdzielcza fotowoltaiczna

Shangming to wysokiej jakości producent skrzynek fotowoltaicznych z Chin. Posiadamy własną fabrykę z ponad 5 liniami produkcyjnymi, a produkty o standardowych specyfikacjach są łatwo dostępne w sprzedaży z szybką dostawą. Personalizacja jest także naszą mocną stroną; prosimy o kontakt w celu omówienia rozwiązań i uzyskania bezpłatnej wyceny.

Dlaczego potrzebne są skrzynki rozdzielcze fotowoltaiczne?

W średniej i dużej elektrowni fotowoltaicznej zwykle znajdują się setki, a nawet tysiące paneli słonecznych. Gdyby każdy panel był podłączony bezpośrednio do falownika, spowodowałoby to wiele problemów. Po pierwsze, okablowanie byłoby nieporządne, co znacznie zwiększyłoby trudność konstrukcji, a zużycie dużej ilości kabla prądu stałego znacznie zwiększyłoby koszty.

Jednocześnie wzrosłyby straty, a przesyłanie małych prądów na duże odległości skutkowałoby znacznymi spadkami napięcia. Później konserwacja również stałaby się trudnym problemem, ponieważ trudno byłoby szybko zlokalizować wadliwe struny.

Tutaj właśnie pojawiają się skrzynki łączące, rozwiązujące te problemy. Działają jak węzeł transportowy, łącząc małe strumienie w jednolity produkt.

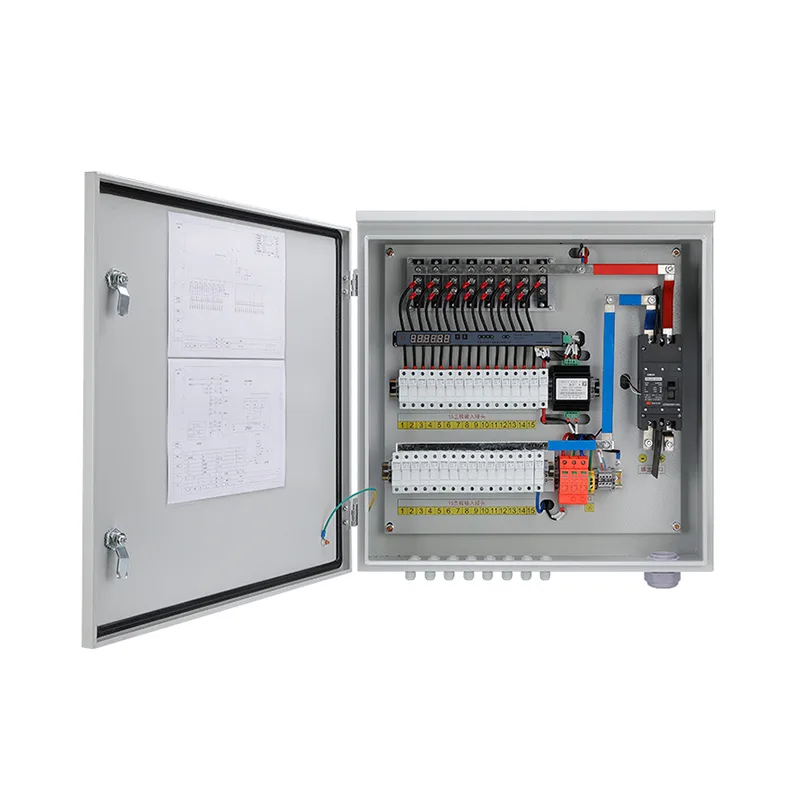

Skład modułu

Podstawowe funkcje

Pobór prądu: Skrzynka przyłączeniowa fotowoltaiczna centralnie wyprowadza prąd stały z wielu modułów fotowoltaicznych, redukując liczbę kabli prądu stałego oraz obniżając złożoność i koszty systemu.

Ochrona systemu: Skrzynka przyłączeniowa zapewnia zabezpieczenie nadprądowe, zwarciowe, odwrotne i przeciwprzepięciowe dla każdego ciągu i całej mocy wyjściowej, zapobiegając eskalacji usterek.

Izolacja bezpieczeństwa: Rozłącznik prądu stałego umożliwia szybkie odłączenie podczas konserwacji lub usterek, poprawiając bezpieczeństwo pracy.

Monitorowanie działania: Jeśli zostanie wybrany inteligentny model, możliwe jest monitorowanie w czasie rzeczywistym prądu stringu, napięcia, temperatury i stanu ochrony odgromowej, ułatwiając lokalizację uszkodzeń i analizę wydajności.

Główne typy

Różne typy skrzynek przyłączeniowych fotowoltaicznych (PV) różnią się miejscem instalacji, poziomem napięcia i poziomem inteligencji w systemie, co odpowiada różnym scenariuszom zastosowań.

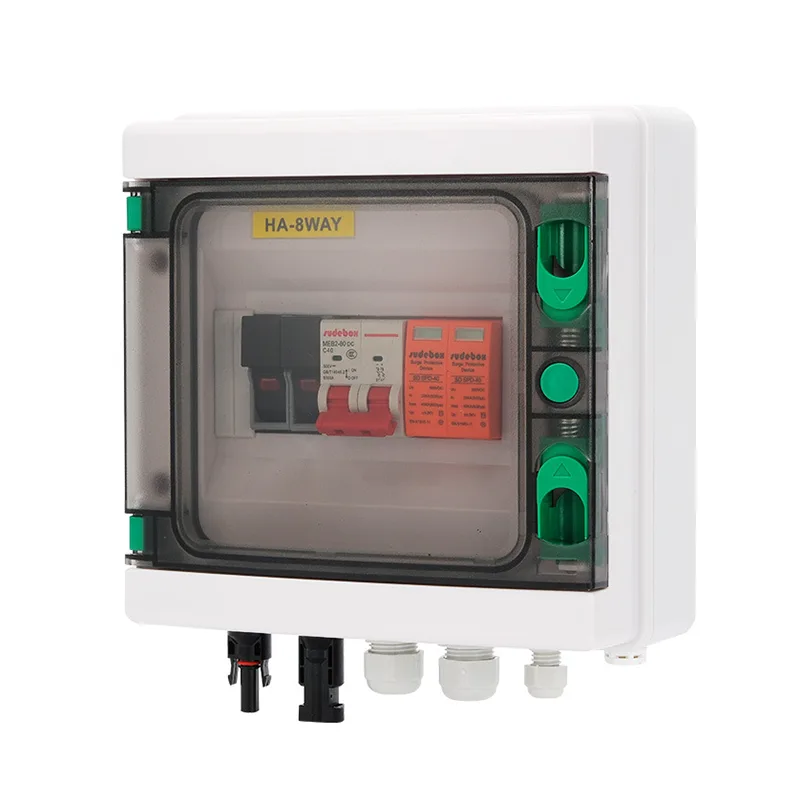

1. Skrzynka łącznika prądu stałego

Najczęściej spotykany w elektrowniach fotowoltaicznych, instalowany pomiędzy modułami fotowoltaicznymi a falownikiem prądu stałego.

Funkcja: Łączy prąd stały z wielu łańcuchów fotowoltaicznych i przekazuje go do centralnego falownika.

Konfiguracja rdzenia: Zawiera bezpieczniki prądu stałego, wyłączniki obwodu prądu stałego i urządzenia SPD.

Obowiązujące scenariusze: wielkoskalowe elektrownie naziemne, scentralizowane systemy fotowoltaiczne.

2. Skrzynka przyłączeniowa AC

Stosowany głównie w systemach wykorzystujących falowniki łańcuchowe. Instaluje się go pomiędzy stroną wyjściową prądu przemiennego falownika a transformatorem podwyższającym napięcie.

Funkcja: Łączy moc wyjściową prądu przemiennego z wielu falowników stringowych.

Konfiguracja rdzenia: wyłączniki automatyczne AC, zabezpieczenia przeciwprzepięciowe AC, rozłączniki; niektóre mogą również zawierać licznik energii.

Obowiązujące scenariusze: Komercyjne i przemysłowe panele fotowoltaiczne na dachach, elektrownie naziemne wykorzystujące rozproszone falowniki.

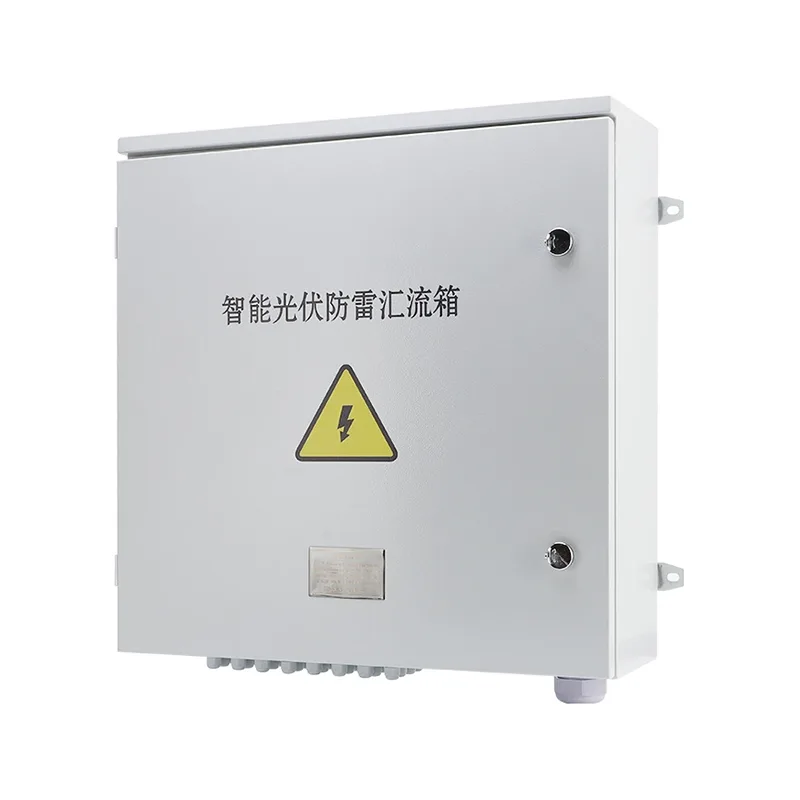

3. Inteligentna skrzynka łącznikowa

Ten typ skrzynki dodaje moduł monitorujący do podstawowej skrzynki połączeniowej i jest obecnie głównym wyborem dla średnich i dużych elektrowni.

Funkcje: Oprócz łączenia prądu może monitorować w czasie rzeczywistym prąd każdej linii wejściowej, całkowite napięcie, temperaturę wewnętrzną i stan zabezpieczenia przeciwprzepięciowego.

Zalety techniczne: Przesyłając dane, personel konserwacyjny może zdalnie określić, które panele słoneczne są zacienione lub uszkodzone, co umożliwia precyzyjną konserwację.

Serwis gwarancyjny i posprzedażowy

Fabryka Shangming zapewnia zapewnienie jakości, w szczególności roczną gwarancję na produkty niestandardowe i 2-letnią gwarancję na produkty standardowe. Gwarancja obejmuje wady materiałowe obudowy, nieprawidłowe działanie komponentów (w przypadku normalnego użytkowania) i problemy z procesem produkcyjnym. Gwarancja nie obejmuje uszkodzeń spowodowanych niewłaściwą instalacją, niewłaściwym użytkowaniem, klęskami żywiołowymi lub nieautoryzowanymi modyfikacjami.

W przypadku problemów posprzedażowych zajmiemy się nimi zgodnie z następującą procedurą: Zgłoś problem (dostarcz zdjęcia/filmy przedstawiające usterkę i numer zamówienia) → Zespół techniczny odpowiada w ciągu 4 godzin → Zdalna diagnoza (bezpłatne wskazówki dotyczące regulacji parametrów lub wymiany małych komponentów; bezpłatne części zamienne w okresie gwarancyjnym) → Jeśli problemu nie uda się rozwiązać, zostanie zorganizowany serwis na miejscu lub produkt zostanie zwrócony do naprawy/wymiany (koszty w okresie gwarancyjnym zostaną poniesione przez nas); w sytuacjach awaryjnych w pierwszej kolejności można dostarczyć produkty zamienne, aby zminimalizować straty klientów.
