Jak jednodrzwiowa szafa elektryczna montowana na ścianie wspiera inteligentny rozwój budynku

Inteligentne budynki zmieniają sposób organizacji systemów dystrybucji energii elektrycznej, oświetlenia, ogrzewania, wentylacji, kontroli dostępu i monitorowania energii. Ponieważ funkcje te stają się coraz bardziej wzajemnie powiązane, wspierająca je infrastruktura fizyczna musi pomieścić większą liczbę urządzeń sterujących, interfejsów komunikacyjnych i obwodów elektrycznych w coraz bardziej ograniczonych przestrzeniach budynków. Dlatego obudowy elektryczne pozostają ważną częścią inteligentnego projektu budynku, zapewniając określoną lokalizację komponentów elektrycznych, jednocześnie wspierając ochronę sprzętu, dostęp konserwacyjny i organizację systemu.

Inteligentny rozwój budynków zmienia infrastrukturę elektryczną

Nowoczesna automatyka budynkowa opiera się na koordynacji pomiędzy systemami, które tradycyjnie projektowano i obsługiwano oddzielnie. Sterowanie oświetleniem, sprzęt HVAC, urządzenia kontroli dostępu, interfejsy przeciwpożarowe i systemy zarządzania energią mogą wymieniać informacje za pośrednictwem platform zarządzania budynkiem. Integracja ta zwiększa znaczenie instalacji elektrycznych o przejrzystej strukturze, szczególnie w budynkach komercyjnych, biurach, kompleksach mieszkalnych, szpitalach i obiektach przemysłowych.

Przejście nie polega po prostu na dodaniu większej liczby urządzeń cyfrowych. Wymaga to również dokładnego rozważenia dystrybucji zasilania, okablowania sterującego, separacji sprzętu, rozpraszania ciepła i dostępu w celu kontroli. Komponenty elektryczne muszą być rozmieszczone w taki sposób, aby zespoły instalacyjne mogły zidentyfikować obwody, prześledzić połączenia i przeprowadzić konserwację bez niepotrzebnego zakłócania sąsiednich systemów.

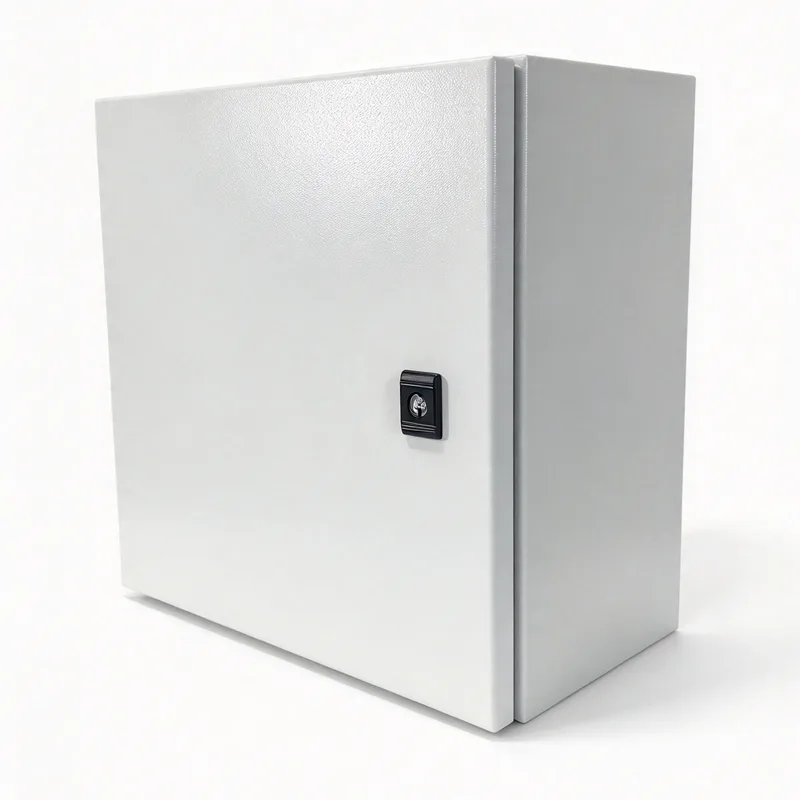

W tym kontekścieSzafka elektryczna montowana na ścianie z pojedynczymi drzwiamireprezentuje jeden praktyczny format obudowy dla instalacji, w których sprzęt elektryczny lub sterujący wymaga dedykowanej, dostępnej obudowy bez zajmowania cennej powierzchni. Jego przydatność zależy od wymiarów sprzętu, środowiska instalacji, wymagań ochronnych i planowanej rozbudowy systemu.

Instalacja naścienna rozwiązuje ograniczenia przestrzenne

Wykorzystanie przestrzeni jest powracającym czynnikiem w projektach inteligentnych budynków. Może zaistnieć konieczność zainstalowania sprzętu elektrycznego w korytarzach serwisowych, pomieszczeniach ze sprzętem, obszarach użytkowych, pomieszczeniach technicznych i wyznaczonych miejscach na ścianach w pobliżu systemów, którymi steruje. Szafy podłogowe mogą być odpowiednie w przypadku większych instalacji, ale w mniejszych układach dystrybucji i sterowania korzystne może być zastosowanie konstrukcji montowanej na ścianie.

Zamontowanie obudowy na odpowiedniej ścianie może zaoszczędzić miejsce na podłodze i zapewnić spójną lokalizację sprzętu elektrycznego. W budynkach z wieloma strefami sterowania rozproszony układ może również skrócić niektóre trasy okablowania i ułatwić lokalną kontrolę. Korzyści te nie są automatyczne: prowadzenie kabli, prześwity dostępowe, wsparcie konstrukcyjne i konieczność dotarcia do elementów wewnętrznych muszą być oceniane dla każdej instalacji.

Konfiguracja z pojedynczymi drzwiami zapewnia prosty dostęp do zamkniętego sprzętu. Kierunek otwierania, dostępny prześwit roboczy, układ zawiasów i mechanizm mocowania drzwi mogą mieć wpływ na łatwość, z jaką technicy sprawdzają zaciski, wymieniają komponenty lub weryfikują identyfikację obwodu. Te praktyczne szczegóły stają się szczególnie istotne, gdy obudowy są instalowane w wąskich obszarach usługowych lub obok innych systemów budynków.

Ochrona sprzętu pozostaje kluczowa dla połączonych budynków

Łączność nie zmniejsza potrzeby ochrony fizycznej. Kontrolery, przekaźniki, urządzenia zabezpieczające obwody, listwy zaciskowe, zasilacze i elementy komunikacyjne mogą być narażone na działanie kurzu, wilgoci, przypadkowego kontaktu, wibracji lub zmian temperatury. Obudowa pomaga ustalić fizyczną granicę wokół tych komponentów, ale poziom ochrony zależy od jej konstrukcji i zweryfikowanej oceny środowiskowej.

Materiał obudowy, uszczelka drzwi, rozmieszczenie wpustów kablowych, metoda montażu i konstrukcja wentylacji wpływają na przydatność do konkretnej lokalizacji. Instalacja w czystym pomieszczeniu elektrycznym charakteryzuje się innymi warunkami niż instalacja w wilgotnym pomieszczeniu gospodarczym, zakurzonym pomieszczeniu technicznym lub na odsłoniętym obszarze zewnętrznym. Dlatego też podany stopień ochrony powinien odpowiadać rzeczywistym warunkom w miejscu instalacji, a nie wynikać z wyglądu obudowy.

Zarządzanie ciepłem to kolejna ważna kwestia. Inteligentne sterowanie budynkiem może łączyć w ograniczonej objętości kilka zasilaczy, urządzeń przełączających, modułów komunikacyjnych i innych elementów wytwarzających ciepło. Jeśli ciepło nie może zostać odpowiednio rozproszone, temperatura wewnętrzna może wzrosnąć i wpłynąć na wydajność lub żywotność podzespołów. Podczas projektowania należy łącznie ocenić obciążenie sprzętu, wymiary obudowy, temperaturę otoczenia, odstępy i warunki wentylacji.

Integracja wymaga czegoś więcej niż tylko fizycznego mieszkania

Inteligentna obudowa budynku musi spełniać wymagania fizyczne i elektryczne urządzeń zainstalowanych w jej wnętrzu. Sterowniki sieciowe mogą wymagać kabli komunikacyjnych, natomiast sprzęt przełączający i zasilacze wymagają przewodów o odpowiednich rozmiarach i odpowiedniego układu zacisków. Projektanci muszą uwzględnić promień zgięcia kabla, kanały kablowe, segregację przewodów, uziemienie, etykiety identyfikacyjne i bezpieczny dostęp do punktów połączeń.

TheSzafka elektryczna montowana na ścianie z pojedynczymi drzwiamimoże zapewnić określoną strukturę do organizacji tych elementów, ale sama obudowa nie czyni instalacji inteligentną ani zgodną. Możliwości automatyzacji wynikają z wybranych urządzeń sterujących, architektury komunikacyjnej, oprogramowania, czujników i integracji z szerszym systemem zarządzania budynkiem. Obudowa wspiera ten układ, chroniąc i organizując swoje fizyczne elementy.

Równie ważne jest planowanie przyszłych zmian. Systemy budynku mogą później zawierać dodatkowe czujniki obecności, liczniki energii, obwody oświetleniowe lub interfejsy komunikacyjne. Pozostawienie odpowiedniej przestrzeni wewnętrznej i zapewnienie przejrzystego układu okablowania może ułatwić modyfikacje. Jednakże rozszerzalność musi mieścić się w granicach fizycznej pojemności obudowy, parametrów elektrycznych, ograniczeń termicznych i mających zastosowanie wymagań bezpieczeństwa.

Przewodnik po normach i weryfikacji Wybór obudowy

Oprócz wygody instalacji należy wziąć pod uwagę bezpieczeństwo elektryczne i weryfikację montażu. Seria norm IEC 61439 dotyczy zestawów rozdzielnic i sterownic niskiego napięcia, w tym konstrukcji, charakterystyk technicznych i wymagań weryfikacyjnych. Norma IEC 61439-3:2024 szczególnie dotyczy tablic rozdzielczych przeznaczonych do obsługi przez zwykłe osoby w określonym zakresie. To, czy konkretna instalacja spełnia te wymagania, zależy od konfiguracji sprzętu i zamierzonego zastosowania.

Obudowy nie należy określać jako spełniającą normę montażową tylko dlatego, że służy do przechowywania elementów elektrycznych. Należy ocenić cały zespół, jego przeznaczenie i odpowiednie wymagania weryfikacyjne. Projektanci powinni również wziąć pod uwagę obowiązujące lokalne przepisy elektryczne, ustalenia dotyczące uziemienia, zabezpieczenie nadprądowe, odstępy robocze i instrukcje instalacji.

W przypadku inteligentnych budynków dokumentacja jest szczególnie przydatna, ponieważ różne zespoły techniczne mogą instalować, modyfikować i konserwować wiele systemów. Przejrzyste harmonogramy obwodów, etykiety komponentów, schematy okablowania i zapisy konserwacji mogą zmniejszyć niejednoznaczność podczas rozwiązywania problemów. Spójna dokumentacja pomaga także odróżnić obwody zasilania elektrycznego od niskonapięciowych połączeń sterujących i komunikacyjnych.

Wpływ planowania konserwacji i cyklu życia na projektowanie

Oczekuje się, że sprzęt automatyki budynku pozostanie dostępny przez cały okres eksploatacji obiektu. W miarę ewolucji systemów można dodawać czujniki, wymieniać sterowniki, aktualizować moduły komunikacyjne i sprawdzać połączenia elektryczne. Układ obudowy zapewniający jasną identyfikację i bezpieczny dostęp może uprościć te zadania, chociaż wyniki konserwacji zależą również od jakości instalacji i dokumentacji.

Lokalizacja obudowy powinna odzwierciedlać zarówno dostęp operacyjny, jak i narażenie środowiska. Technicy potrzebują wystarczającej przestrzeni, aby otworzyć drzwi i wykonać autoryzowane prace, podczas gdy instalacja nie może blokować dróg ewakuacyjnych, ruchu sprzętu lub innych instalacji budowlanych. Wpusty kablowe należy tak rozmieścić, aby ograniczyć niepotrzebne naprężenia i zachować zamierzony poziom ochrony środowiska.

Planowanie cyklu życia obejmuje również wybór materiałów i wykończeń odpowiednich do środowiska instalacji. Narażenie na korozję, procedury czyszczenia, wilgotność i potencjalne uderzenia mechaniczne mogą mieć wpływ na długoterminową przydatność. W przypadku budynków o zmieniającym się obłożeniu lub wymaganiach dotyczących kontroli możliwość kontroli i modyfikacji układu wewnętrznego może być równie ważna, jak początkowa powierzchnia instalacji.

Obudowy kompaktowe odgrywają określoną rolę w inteligentnym rozwoju budynków

Rozwój automatyki budynkowej zwiększa znaczenie skoordynowanej infrastruktury elektrycznej, od centralnych urządzeń dystrybucyjnych po mniejsze punkty kontrolne obsługujące poszczególne strefy. Obudowy naścienne mogą wspierać tę architekturę tam, gdzie lokalny sprzęt wymaga zorganizowanej obudowy i wygodnego dostępu, pod warunkiem, że warunki instalacji i wymagania dotyczące komponentów są odpowiednie.

TheSzafka elektryczna montowana na ścianie z pojedynczymi drzwiaminajlepiej rozumieć jako jeden element szerszego projektu elektrycznego, a nie jako samodzielną technologię inteligentnego budynku. Jego wartość praktyczna zależy od odpowiedniego rozmiaru, stopnia ochrony, względów termicznych, organizacji okablowania i kompatybilności z zainstalowanym sprzętem. Ponieważ połączone budynki w dalszym ciągu integrują funkcje zasilania, sterowania i monitorowania, te podstawowe wymagania dotyczące obudów pozostają ściśle powiązane z bezpieczeństwem systemu, łatwością konserwacji i długoterminową elastycznością operacyjną.
