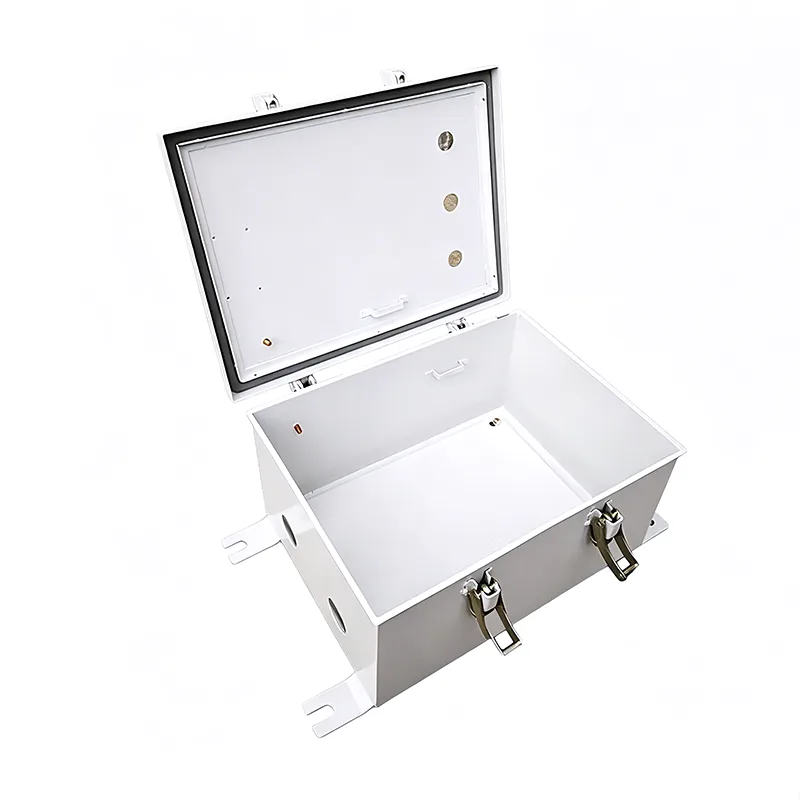

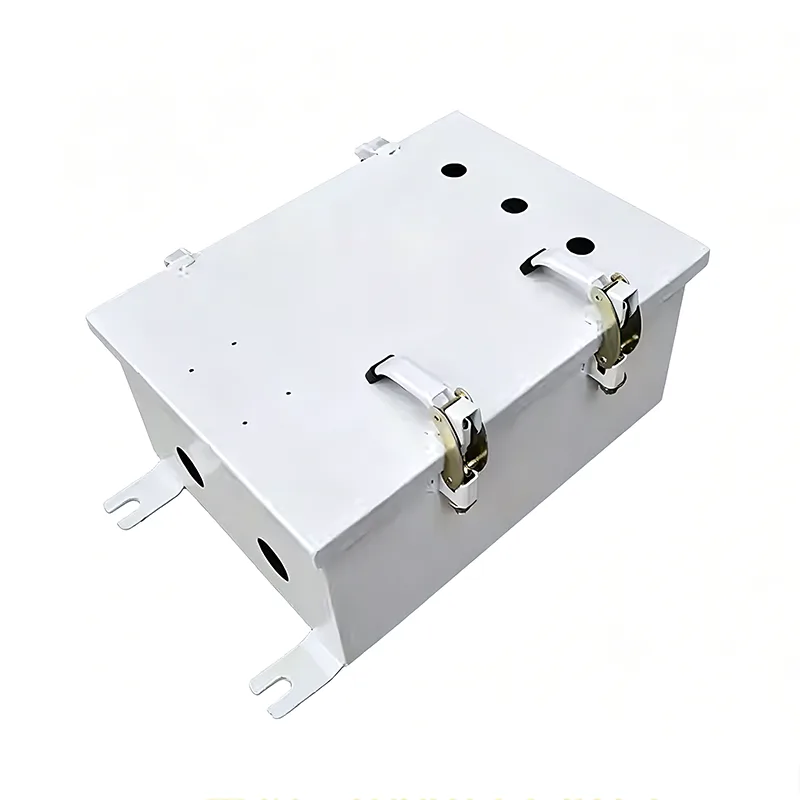

Obudowa szafy rozdzielczej zasilania ze stali nierdzewnej klasy morskiej

W środowisku nadmorskim charakteryzującym się dużą wilgotnością i mgłą solną, obudowy szaf rozdzielczych ze stali nierdzewnej klasy morskiej są niezbędne do długoterminowej i bezpiecznej ochrony wewnętrznego sprzętu elektrycznego. Producentem tego typu wyrobów jest firma Shangming, oferująca Państwu produkty bezpośrednio z fabryki, w konkurencyjnych cenach, zapewniających wysoką efektywność kosztową.

Charakterystyka materiału

Obudowa szaf rozdzielczych ze stali nierdzewnej klasy morskiej wykonana jest ze stali nierdzewnej 316, która różni się od zwykłych szaf ze stali nierdzewnej.

W zwykłych szafkach rozdzielczych ze stali nierdzewnej można zastosować stal nierdzewną 304, która zawiera Cr/Ni, ale nie molibden (Mo). W środowiskach o stężeniu jonów chlorkowych (Cl⁻) >200 ppm jest bardzo podatny na korozję wżerową i pękanie korozyjne naprężeniowe.

Natomiast stal nierdzewna 316 zawiera 2–3% molibdenu, co zwiększa jej odporność na jony chlorkowe, co skutkuje wartością równoważnika korozji wżerowej (PREN) ≥25 (w porównaniu z ≈19 dla stali 304).

Rzeczywiste dane z testu: W teście mgły solnej ISO 9227 stal nierdzewna 316 wytrzymuje ≥3000 godzin bez czerwonej rdzy, podczas gdy stal 304 zazwyczaj wykazuje plamy korozji po 500–1000 godzinach.

Podstawowe zalety

Obudowy szaf rozdzielczych zasilania ze stali nierdzewnej klasy morskiej mogą pochwalić się czterema podstawowymi zaletami. Shangming projektuje produkty w oparciu o odpowiednie środowiska zastosowań, zapewniając, że nasze produkty nie tylko wytrzymują chemiczne wpływy środowiska, ale także posiadają wystarczającą wytrzymałość fizyczną do długotrwałego użytkowania.

1. Odporność na korozję jonów chlorkowych

Największym zagrożeniem dla metali w środowisku morskim jest wysokie stężenie jonów chlorkowych w powietrzu. Wybieramy stal nierdzewną 316, która ma dużą odporność na korozję wżerową, zapobiegając przedostawaniu się drobnych plam rdzy do metalu i powodowaniu próchnicy obudowy.

Przed opuszczeniem fabryki każda obudowa poddawana jest pasywacji chemicznej, wzmacniającej warstwę ochronną chromu na powierzchni, dzięki czemu jej żywotność w środowisku mgły solnej jest ponad 3 razy dłuższa w porównaniu ze zwykłą stalą nierdzewną.

2. Wytrzymałość konstrukcyjna i odporność sejsmiczna

Podczas nawigacji statki narażone są na ciągłe wibracje o niskiej częstotliwości i silne uderzenia dużych fal.

Nasza konstrukcja charakteryzuje się wzmocnioną ramą, z pogrubionymi wspornikami wewnętrznymi i płytami montażowymi, wzmocnioną przyspawanymi żebrami, aby zapobiec fizycznemu przemieszczaniu się elementów lub poluzowaniu elementów złącznych na skutek wibracji.

Dostępny jest trzypunktowy system ryglowania, który gwarantuje, że drzwi szafy przylegają mocno do ramy nawet w przypadku wibracji o dużej intensywności, zachowując przy tym swoje właściwości uszczelniające.

3. Ochrona uszczelnienia

Środowisko morskie jest nie tylko wilgotne, ale także narażone na działanie rozprysków pod wysokim ciśnieniem i erozję falową. Szafka rozdzielcza posiada stopień ochrony IP66 dzięki zastosowaniu wysokiej jakości silikonowych listew uszczelniających, które są odporne na wysokie i niskie temperatury oraz starzenie.

Ościeżnica posiada unikalny kanał odprowadzający wodę w kształcie litery V lub U. Nawet gdy listwa uszczelniająca znajduje się pod ciśnieniem, nagromadzona woda będzie spływać wzdłuż szyn prowadzących, zapobiegając przedostawaniu się do wnętrza szafki.

4. Niskie koszty utrzymania

Na platformach morskich lub statkach oceanicznych każda naprawa wiąże się ze znacznymi kosztami logistycznymi. Stal nierdzewna klasy morskiej nie wymaga ochrony lakieru, co pozwala uniknąć ryzyka wtórnej korozji w wyniku uszkodzenia powłoki, powstawania pęcherzy lub łuszczenia się.

Chociaż początkowy koszt tego produktu jest wyższy, praktycznie nie wymaga on pokrywania antykorozyjnego przez cały jego 20-letni okres użytkowania, co zmniejsza koszty robocizny i przestojów.

Środki ostrożności dotyczące stosowania

W przypadku długotrwałego użytkowania w środowiskach morskich, portowych lub w środowiskach o dużej zawartości mgły solnej, firma Shangming oferuje następujące sugestie mające na celu lepsze wydłużenie żywotności i stabilności, obejmujące wszystko, od instalacji po konserwację obudowy szafy rozdzielczej ze stali nierdzewnej klasy morskiej.

I. Środki ostrożności dotyczące instalacji

1. Unikaj kontaktu z różnymi metalami

Surowo zabrania się bezpośredniego łączenia z szafą wsporników ze stali węglowej, śrub ocynkowanych lub rur aluminiowych. W środowisku mgły solnej różne metale tworzą ogniwa korozji galwanicznej, przyspieszając miejscową korozję stali nierdzewnej.

Prawidłowa praktyka: Wszystkie połączenia muszą być wykonane ze stali nierdzewnej 316.

2. Zapewnij prawidłowe uziemienie

Szafa musi być niezawodnie podłączona do głównej sieci uziemiającej statku/platformy za pomocą żółto-zielonego kabla miedzianego. Rezystancja uziemienia powinna wynosić ≤ 0,1 Ω.

Uwaga: Uziemienie chroni przed porażeniem prądem elektrycznym i uderzeniami pioruna, ale nie może zastąpić naturalnej odporności materiału na korozję.

3. Musi być zamontowane uszczelnienie wejścia kabla

Wszystkie kable wejściowe i wychodzące muszą być wyposażone w wodoodporne dławnice ze stali nierdzewnej 316 i dokręcone wymaganym momentem obrotowym, aby zapewnić ściśnięcie wewnętrznego pierścienia uszczelniającego.

Nadmiarowe otwory należy zaślepić oryginalnymi zatyczkami ze stali nierdzewnej; zatyczki plastikowe lub gumowe są zabronione.

II. Środki ostrożności dotyczące obsługi i obsługi

1. Nie używaj środków czyszczących zawierających chlor

Do czyszczenia obudowy surowo zabrania się stosowania środków zawierających podchloryn sodu, kwas solny, wybielacze itp. Jony chlorkowe uszkadzają warstwę pasywacyjną na powierzchni stali nierdzewnej, powodując korozję wżerową.

Zalecana metoda czyszczenia: Przetrzeć świeżą wodą i miękką szmatką. Uporczywe plamy można usunąć neutralnym detergentem.

2. Unikaj mechanicznych uszkodzeń powierzchni

Do czyszczenia obudowy nie należy używać wełny stalowej, papieru ściernego ani twardych skrobaków. Zadrapania uszkadzają warstwę pasywacyjną Cr₂O₃, stając się punktem wyjścia dla korozji. Jeśli powierzchnia jest porysowana narzędziami żelaznymi, do miejscowej naprawy należy użyć pasty pasywacyjnej do stali nierdzewnej.

3. Zapobiegaj gromadzeniu się wody i ciał obcych

Regularnie czyść górną część szafki i obszar wokół podstawy, usuwając odchody ptaków morskich, glony, kryształki soli i pozostałości sieci rybackich. Substancje te pochłaniają wilgoć i tworzą warstwę elektrolitu, przyspieszając miejscową korozję.

Dolne otwory wentylacyjne muszą być drożne, aby zapewnić naturalne chłodzenie konwekcyjne.

III. Zalecenia dotyczące konserwacji i przeglądów

1. Regularna kontrola wzrokowa

Co 3 miesiące skup się na sprawdzaniu obecności brązowej rdzy wokół spoin, zamków drzwi, zawiasów i dławików;

sprawdzenie pod kątem starzenia się i pękania taśm uszczelniających; oraz sprawdzenie, czy wewnątrz nie występują ślady kondensacji lub penetracji mgły solnej.

Obróbka: Brązową rdzę można usunąć specjalną pastą do czyszczenia stali nierdzewnej.

2. Kontrola wewnętrznego połączenia elektrycznego

Coroczna kontrola po awarii zasilania: Sprawdź, czy nie ma luźnych głównych szyn zbiorczych i listew zaciskowych; upewnić się, że połączenia przewodu uziemiającego są pewne; i sprawdź, czy elementy nie uległy przegrzaniu i odbarwieniu.

Ze względu na dużą wilgotność środowiska morskiego zaleca się stosowanie kamery termowizyjnej na podczerwień w celu wykrycia nietypowych wzrostów temperatury.
