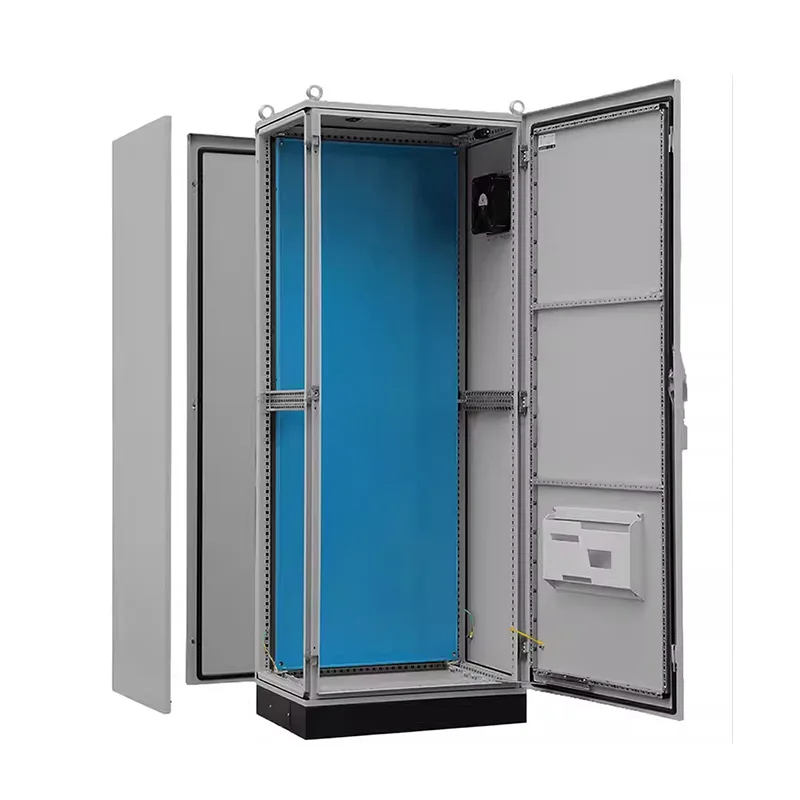

Szafka rozdzielcza zasilania PS o dziewięciokrotnym profilu

Szafkę rozdzielczą zasilania PS o dziewięciokrotnym profilu można odłączać i łatwo podłączać. Jeśli Twój projekt wymaga złożonego i dużego systemu wieloszafowego, możesz skontaktować się z firmą Shangming i pozwolić nam zostać Twoim bezpośrednim dostawcą sprzedaży. Obsługujemy niestandardowe dostosowywanie.

Parametry techniczne

Specyfikacje zamawiania

Zalety produktu

Szafa rozdzielcza zasilania PS o dziewięciokrotnym profilu charakteryzuje się dużą wytrzymałością i niezawodnością, a rozbudowa nie wymaga modyfikacji szafy. Zapewnia żywotność przekraczającą 15 lat. Ponadto produkty Shangming oferują inne zalety, co czyni je odpowiednim wyborem.

I. Zalety strukturalne

Kolumna szafki PS poddawana jest dziewięciu precyzyjnym zagięciu CNC, tworząc wielokrotnie wzmocnioną sekcję zamkniętą. Zwiększa to sztywność na zginanie i skręcanie o ponad 40% w porównaniu z konstrukcją z pięciokrotnym zginaniem, umożliwiając obsługę wyłączników automatycznych o dużej wytrzymałości, transformatorów suchych i przetwornic częstotliwości dużej mocy.

Ta cecha sprawia, że ​​nasze produkty nadają się do środowisk o wysokich wibracjach, takich jak przemysł stoczniowy, górnictwo i transport kolejowy, eliminując ryzyko pękania zmęczeniowego spoiny.

Dzięki 3-4 powierzchniom montażowym (przód, tył i strona wewnętrzna), wszystkie z wstępnie nawierconymi otworami o średnicy 25 mm według międzynarodowych standardów, obsługuje szyny DIN, płyty montażowe PLC i moduły zasilania na dowolnej wysokości i na dowolnej powierzchni, umożliwiając elastyczny układ i trójwymiarowe, modułowe okablowanie.

II. Zalety funkcjonalne

Podsumowując, szafa rozdzielcza PS integruje funkcje zasilania, sterowania i monitorowania, łącząc główne linie wejściowe i odgałęzienia dystrybucji zasilania, obwody sterowania silnikiem i inteligentne jednostki, eliminując potrzebę stosowania oddzielnej skrzynki sterującej.

Dla przyszłych możliwości inteligentnej rozbudowy zarezerwowaliśmy wystarczającą liczbę interfejsów i pozycji instalacyjnych, obsługujących zdalne monitorowanie i umożliwiających przyszłą rozbudowę i pracę równoległą w razie potrzeby.

Konstrukcja metalowej ścianki działowej skutecznie tłumi wpływ źródeł zakłóceń takich jak przetwornice częstotliwości na sygnały sterujące.

III. Zalety wydajności

Jako profesjonalny producent z Chin, Shangming oferuje szybkie dostosowywanie i elastyczną reakcję. Obsługujemy zamówienia już od jednej jednostki; niestandardowe rozmiary, materiały i poziomy ochrony można konfigurować według potrzeb. Podczas specyfikacji rozwiązania i procesu produkcyjnego dostarczymy próbki do potwierdzenia, aby uniknąć przeróbek na miejscu

Standardowy interfejs 25 mm jest kompatybilny z głównymi markami, takimi jak Schneider Electric i ABB; Otwory wejściowe i wyjściowe kabli są kompatybilne z dławnicami zgodnymi z międzynarodowymi standardami, co zapewnia efektywny montaż i równoległość.

W rzeczywistej instalacji szafa PS wykorzystuje wszystkie połączenia śrubowe, eliminując potrzebę spawania. Montaż na miejscu jest szybki, można bezproblemowo łączyć wiele szaf, a łączenie szyn zbiorczych jest wygodne, co skraca czas budowy o 30%.

Jak dostosować szafę rozdzielczą do swoich potrzeb?

Shangming ma własną fabrykę i może dostarczyć składane szafy dystrybucyjne PS 90% w różnych rozmiarach. Obsługujemy również personalizację niestandardową. Dostarczymy Ci kompleksową analizę przedsprzedażową i specyfikację rozwiązania. Możesz także rozważyć, czy Twoje rozwiązanie jest odpowiednie dla Twojego projektu, w oparciu o następujące sugestie:

Krok 1: Zdefiniuj podstawowe wymagania

Scenariusze zastosowania: Do sterowania pompą wodną? Kombinator mocy fotowoltaicznej? Linia produkcyjna? Centrum danych? Zewnętrzna przepompownia?

Parametry elektryczne: Jakie jest napięcie systemu (220 V/380 V/480 V)? Główny prąd wejściowy? Liczba obwodów? Czy obejmuje to obciążenia silnika?

Funkcje sterujące: Czy wymagane jest automatyczne uruchamianie/zatrzymywanie, zdalne monitorowanie, połączenie BA lub sterowanie PLC?

Środowisko instalacji: wewnątrz/na zewnątrz? Zakres temperatury/wilgotności? Czy występuje korozja, kurz lub wibracje?

Wymagania dotyczące ochrony: Jaki poziom ochrony jest wymagany? Czy wymagany jest materiał ze stali nierdzewnej?

Standardy certyfikacji: jakie standardy muszą być spełnione?

Uwaga: udostępnienie istniejących rysunków, zdjęć lub podobnych studiów przypadku projektów poprawi efektywność naszej komunikacji.

Krok 2: Wybór odpowiedniej platformy szafkowej

Różne podstawowe typy szafek odpowiadają różnym potrzebom. Jeśli potrzebujesz zintegrowanego zasilania i sterowania, polecamy składaną szafę rozdzielczą PS 90%.

Inne podstawowe potrzeby? Skontaktuj się z nami teraz!

Krok 3: Potwierdzenie rozwiązania

Shangming zapewnia bezpłatną pomoc techniczną, obejmującą projekt schematu elektrycznego, zalecany rozsądny podział obwodów, potwierdzenie struktury 3D, potwierdzenie próbki oraz rzeczywistą integrację inteligentnych funkcji do przyszłego wykorzystania i rozbudowy.

Po potwierdzeniu próbki zorganizujemy masową produkcję. Dzięki ponad 5 zautomatyzowanym liniom produkcyjnym nasza miesięczna wydajność sięga ponad 3000 jednostek. Produkty niestandardowe mogą zostać dostarczone w ciągu 20-30 dni, a pilne zamówienia zostaną zrealizowane w ciągu 72 godzin.

Często zadawane pytania

P: Co to jest profil dziewięciokrotny? W czym jest lepszy od zwykłego profilu?

Odp.: Dziewięciokrotny profil powstaje poprzez precyzyjne, dziewięciokrotne zagięcie pojedynczej blachy stalowej w ramę szafy.

W porównaniu do profili cztero- lub pięciokrotnych, dziewięciokrotna konstrukcja zapewnia znacznie większą odporność na zginanie i skręcanie, a pojedyncza szafa jest w stanie wytrzymać obciążenie statyczne od 800kg do 1000kg. Profil posiada otwory montażowe oddalone od siebie o 25mm, co pozwala na montaż różnorodnych akcesoriów bez konieczności wiercenia na miejscu.

P: Czy szafy PS można łączyć w nieskończoność? W jaki sposób gwarantuje się uszczelnienie?

O: Tak. Szafy PS można łączyć poziomo poprzez usunięcie paneli bocznych i zastosowanie specjalistycznych łączników łączących.

Aby zapewnić stopień ochrony, podczas łączenia szaf należy zastosować specjalną listwę uszczelniającą łączącą na złączach ram, aby po połączeniu szafy zachować stopień ochrony IP55.

P: Dlaczego stopień ochrony szafy PS to IP55 zamiast IP66?

Odp.: Ponieważ szafa PS ma modułową konstrukcję montażową, zarówno panele boczne, jak i górne można zdejmować, co zapewnia większą liczbę szwów.

Stopień ochrony IP55 jest wystarczający, aby wytrzymać kurz i bryzgi wody z dowolnego kierunku, co odpowiada 95% środowisk przemysłowych.

Jeśli Twoje środowisko wymaga częstego mycia wodą pod wysokim ciśnieniem, tj. wymaga stopnia ochrony IP66, zalecamy wybór integralnie spawanej pięciokrotnej szafki ES.
