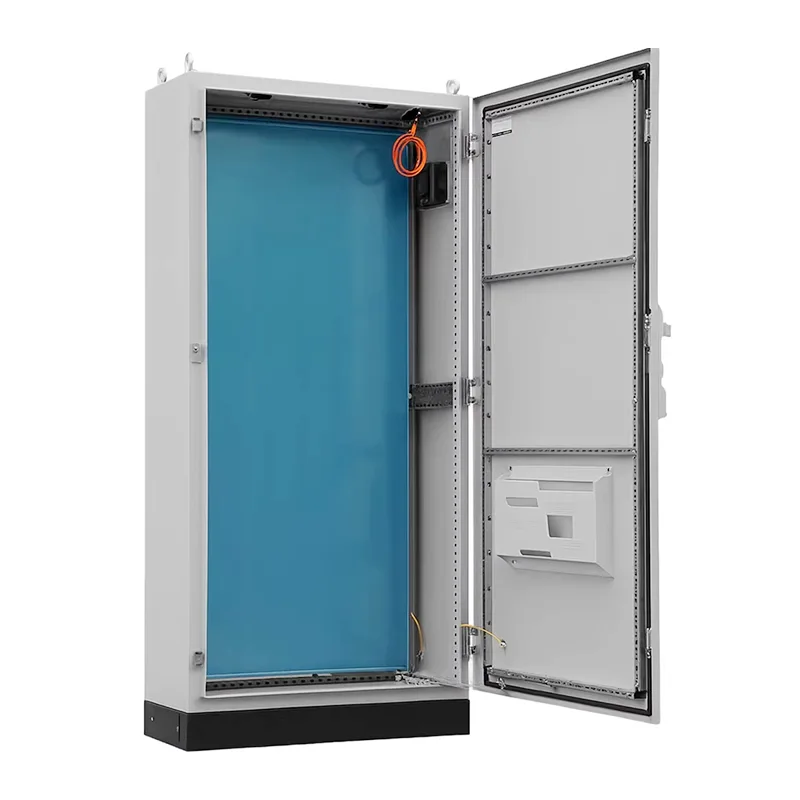

Szafka rozdzielcza zasilania o pięciokrotnym profilu ES

Szafa rozdzielcza zasilania o pięciokrotnym profilu ES to niezawodny produkt o wysokiej wytrzymałości i stopniu ochrony IP55. Gęsto upakowane otwory modułowe o rozstawie 25 mm w ramie zapewniają elastyczność i wszechstronność instalacji. Produkt ten dostarcza chiński producent Shangming. Wspieramy niestandardowe dostosowywanie i możemy zaoferować kompletne rozwiązania i konkurencyjne ceny.

Podstawowe cechy konstrukcyjne

Główna rama nośna szafy rozdzielczej zasilania ES z pięciokrotnym profilem jest poddawana pięciu precyzyjnym zagięciom, tworząc szkielet z pięciokrotnym profilem. Ta konstrukcja umożliwiająca wiele zginań nie tylko zwiększa nośność wzdłużną blachy stalowej, ale także tworzy naturalną strukturę rowków zatrzymującą wodę, skutecznie zapobiegając przenikaniu cieczy.

Górne, dolne i boczne panele szafy są zwykle spawane jako pojedyncza jednostka, co zapewnia większą stabilność i odporność na skręcanie w porównaniu z montażem śrubowym. W profilach znajdują się standardowe otwory dystansowe o średnicy 25 mm umożliwiające ustandaryzowany montaż wewnętrznych elementów elektrycznych.

Taka konstrukcja sprawia, że ​​pięciokrotna szafa ES nadaje się do zastosowań w zakresie wieloobwodowej dystrybucji zasilania o dużej pojemności, zapewniając dużą przestrzeń wewnętrzną i umożliwiając bardziej wydajne okablowanie i konserwację.

Funkcje produktu

Pięciodzielne szafy dystrybucyjne ES firmy Shangming są dostępne w modelach standardowych i niestandardowych. W przypadku Twojego projektu nie tylko zapewniają zasilanie, ale także stanowią solidną podstawę dla bezpiecznego, wydajnego i rozwijającego się systemu elektrycznego.

1. Wsparcie strukturalne i nośność

Pięciokrotny profil to nie tylko zewnętrzna powłoka, ale także egzoszkielet całej obudowy. Pięciokrotny proces gięcia zwiększa wytrzymałość profilu na ściskanie wzdłużne, zapewniając stabilność nawet po zamontowaniu ciężkiego sprzętu oraz zapobiegając skręcaniu się i osiadaniu.

Wnętrze profilu wypełnione jest standardowymi otworami. W połączeniu z belkami i płytą podstawy elementy można dowolnie aranżować w przestrzeni wewnętrznej, poprawiając jej wykorzystanie.

2. Ochrona środowiska

W porównaniu do zwykłych skrzynek rozdzielczych szafa ES zapewnia lepszą szczelność. Dzięki specjalnej konstrukcji krawędzi zagiętej, utworzonej przy otworze szafki przez pięciokrotny profil, woda zamiast wsiąkać w listwę uszczelniającą, spływa wzdłuż fałd na zewnątrz szafki.

Obudowa w połączeniu z wysokiej jakości taśmami uszczelniającymi nanoszonymi metodą CNC skutecznie izoluje bardzo drobny pył przewodzący i żrącą wilgoć, chroniąc izolację wewnętrznych elementów elektronicznych.

3. Zintegrowane zarządzanie ciepłem i rozpraszanie ciepła

Ten produkt to szafa sterownicza, zalecana przez firmę Shangming do projektów, w których priorytetem jest ochrona komponentów przed przepaleniem.

Pięcioczęściowa rama i panele boczne umożliwiają montaż przemysłowych klimatyzatorów lub wymienników ciepła dużej mocy, nie powodując uszkodzeń uszczelnień na skutek wibracji. Wewnętrzna konstrukcja szafy sprzyja cyrkulacji konwekcji powietrza, zapobiegając efektowi wyspy ciepła w górnej części szafy lub w obszarach o gęstych elementach.

4. Ochrona bezpieczeństwa i interfejs człowiek-maszyna

Posiadamy profesjonalne śruby uziemiające pomiędzy drzwiami szafy, panelami bocznymi i korpusem szafy, połączone żółto-zielonym dwukolorowym przewodem. Cała metalowa obudowa zapewnia niezawodną ochronę przed porażeniem prądem.

Oferujemy opcje dostosowywania; możesz wybrać panel drzwiowy z przezroczystym okienkiem, połączony z trzypunktowym zamkiem ryglującym, który ułatwia kontrolę i fizycznie uniemożliwia otwarcie szafy przez osoby nieuprawnione.

Parametry techniczne

Tabela rozmiarów i specyfikacji

Scenariusze zastosowania produktu

Polecamy ten produkt do projektów w trudnych warunkach, wymagających niezależnej pracy pojedynczych jednostek i wymagających dużej sztywności konstrukcji. W każdej chwili możesz się z nami skontaktować i przedstawić swoje wymagania, aby omówić i ustalić konkretne rozwiązanie w zakresie doboru.

Zautomatyzowane sterowanie niezależnym sprzętem mechanicznym

Dzięki zintegrowanej konstrukcji spawanej pięciokrotna szafa rozdzielcza ES idealnie nadaje się do sterowania dużymi, pojedynczymi urządzeniami.

Typowe przypadki: maszyny pakujące, wtryskarki, obrabiarki CNC, szafy sterownicze maszyn do cięcia laserowego.

Dlaczego to wybrać: Duży, niezależny sprzęt działający jako pojedyncza jednostka nie wymaga pracy w szafie równoległej. Uszczelniona obudowa ES zapobiega przedostawaniu się mgły olejowej i pyłu metalowego do precyzyjnego sterownika.

Stacje pomp i uzdatnianie wody

Szafa rozdzielcza zasilania o pięciokrotnym profilu ES oferuje większe korzyści w środowiskach wilgotnych lub narażonych na zachlapania.

Typowe przypadki: Skrzynki sterujące zewnętrznymi pompami wody, systemy kontroli napowietrzania w oczyszczalniach ścieków, pompownie dodatkowego zasilania.

Dlaczego to wybrać: Mechaniczna konstrukcja hydroizolacyjna utworzona przez pięciokrotny profil w połączeniu z samoprzylepnymi paskami uszczelniającymi skutecznie chroni przed deszczem i wilgocią. Zintegrowana spawana konstrukcja gwarantuje, że wewnętrzne elementy pozostaną suche nawet w długotrwałym środowisku o dużej wilgotności.

Przemysł spożywczy i farmaceutyczny

Nasze szafy rozdzielcze polecamy do warsztatów wymagających częstego płukania lub wyjątkowo wysokich standardów czystości. Stosujemy wysokiej jakości, bezpieczne materiały i produkujemy ściśle według wymaganych norm.

Typowe przypadki: Szafy sterujące liniami rozlewniczymi napojów, szafy zasilające linie pakujące farmaceutyki.

Dlaczego to wybrać: Wykonana ze stali nierdzewnej obudowa ES ma gładkie, zaokrąglone krawędzie i minimalną liczbę spawów, dzięki czemu jest mniej podatna na gromadzenie się bakterii i kurzu. Jego powierzchnia jest również odporna na chemiczne spraye dezynfekcyjne i czyszczenie strumieniem wody pod wysokim ciśnieniem.

Środowiska górnicze, cementowe i o wysokich wibracjach

Nasze produkty można również stosować w zakładach przemysłu ciężkiego, w których występuje kruszenie, przesiewanie lub transport na duże odległości. W fabryce Shangming obowiązuje 7-etapowy proces kontroli jakości, zapewniający wystarczającą wytrzymałość produktu.

Typowe przypadki: Jednostki sterujące taśmą przenośnika górniczego, panele sterowania paszą w cementowniach, szafy sterownicze mobilnych agregatów prądotwórczych.

Dlaczego to wybrać: Jednoczęściowa spawana konstrukcja zapewnia doskonałą odporność na moment obrotowy. Podczas silnych wibracji lub podnoszenia rama z pięcioma wygięciami chroni drogie wewnętrzne przetwornice częstotliwości i moduły PLC przed słabym stykiem lub uszkodzeniami fizycznymi wynikającymi z odkształcenia obudowy.
