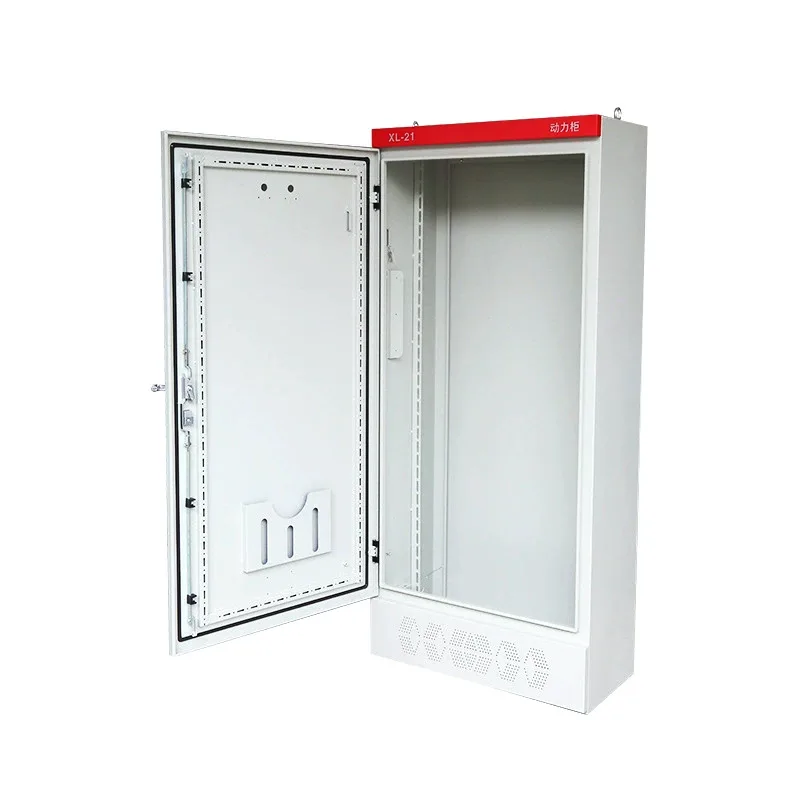

Szafka rozdzielcza zasilania niskiego napięcia XL-21

Szafka rozdzielcza niskiego napięcia XL-21 jest dostarczana przez chińskiego producenta Shangming. Posiadamy pełne możliwości produkcyjne o miesięcznych zdolnościach produkcyjnych na poziomie ponad 3000 sztuk. Obsługujemy niestandardowe rysunki, zakup komponentów i testy fabryczne. W każdej chwili możesz się z nami skontaktować, aby rozpocząć opracowywanie rozwiązania.

Struktura produktu

Szafa rozdzielcza niskiego napięcia XL-21 ma całkowicie zamkniętą, stałą i pionowo podzieloną konstrukcję, w której priorytetem jest prostota, niezawodność i łatwość konserwacji.

1. Zewnętrzna część szafki

Szafa XL-21 jest wykonana z blachy stalowej walcowanej na zimno, giętej i spawanej, co zapewnia wystarczającą sztywność, aby utrzymać ciężkie wyłączniki i szyny zbiorcze. Drzwi ochronne to konstrukcja jednootworowa z kątem otwarcia większym niż 110°. Na krawędziach drzwi zamontowane są poliuretanowe paski uszczelniające, które zwiększają odporność na kurz.

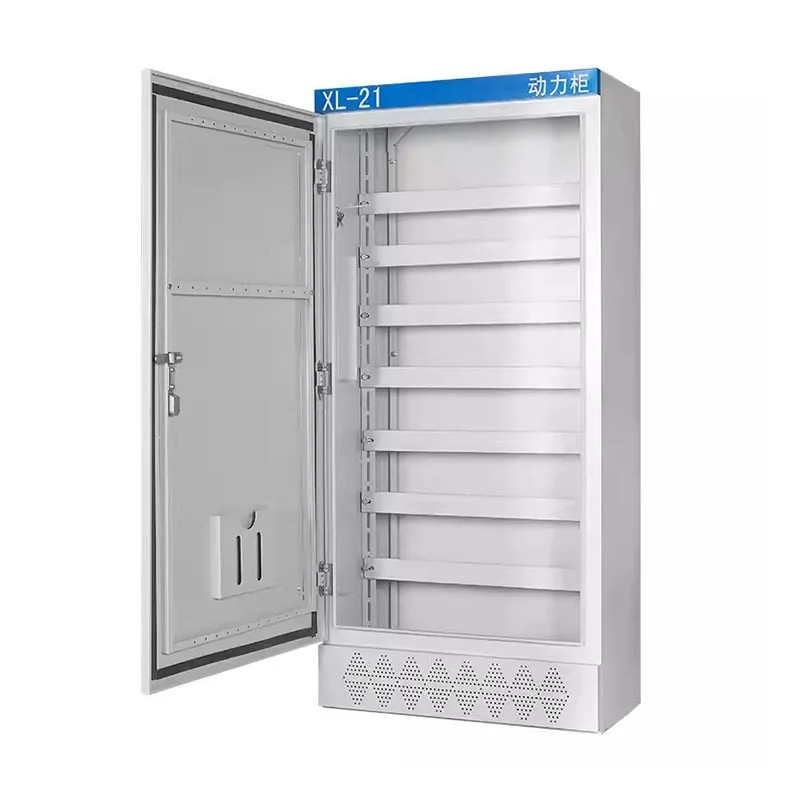

Boki wewnętrzne posiadają pionowe profile z perforacją, ułatwiające dopasowanie belek i płyt montażowych do wymiarów elementu.

2. Układ wewnętrzny

Choć XL-21 stanowi pojedynczą, zintegrowaną przestrzeń, to podzielona jest na kilka obszarów funkcjonalnych:

Górny obszar szyn zbiorczych: Główna szyna dopływowa znajduje się w górnej części szafy, zabezpieczona izolatorami i umożliwia poziome lub pionowe przedłużenie miedzianych szyn zbiorczych.

Centralny obszar komponentów: Jest to główny obszar używany do instalowania rozłączników, wyłączników automatycznych, styczników, przekaźników termicznych itp.

Dolny obszar okablowania: Na dole znajduje się wystarczająca ilość miejsca na wprowadzenie kabla, a także dedykowane szyny neutralne i uziemiające.

3. Konstrukcja dolna i wejścia/wyjścia kabla

W dolnej części szafy rozdzielczej znajduje się duży, zdejmowany panel, który można dostosować za pomocą otworów w zależności od liczby kabli i można go używać z osłonami kabli.

Można zamontować stalową podstawę o wysokości 50–100 mm, aby zwiększyć wysokość szafy nad podłożem, zapewniając ochronę przed wilgocią i ułatwiając obsługę wózkiem widłowym.

Zalety produktu

1. Szerokie zastosowanie

Szafa rozdzielcza niskiego napięcia XL-21 ma klasyczną konstrukcję szafy rozdzielczej niskiego napięcia. Jego dojrzała technologia i wysoka standaryzacja sprawiły, że jest on szeroko stosowany w fabrykach, projektach budowlanych i projektach komunalnych, a jego niezawodność została sprawdzona przez długi czas.

2. Nadaje się do dystrybucji obciążenia mocy

Jako profesjonalny producent, Shangming projektuje systemy zasilania silników, pomp, wentylatorów i innego sprzętu elektroenergetycznego. Produkty mają doskonałą obciążalność prądową, mogą pracować w sposób ciągły i spełniają wymagania zastosowań o dużym obciążeniu.

3. Solidny i trwały

Dostępnych jest kilka materiałów, w tym stal węglowa, stal ocynkowana i stal nierdzewna. Niezależnie od użytego materiału, konstrukcja szafy zapewnia wystarczającą wytrzymałość i odporność na uderzenia, dzięki czemu nadaje się do długotrwałego użytkowania w środowiskach przemysłowych.

4. Wygodna konserwacja

Wewnętrzne elementy elektryczne szafy zasilającej są rozmieszczone systematycznie z przejrzystymi obwodami. Posiada pojedyncze drzwi prawe, a uchwyt sterujący przełącznikiem noża znajduje się w prawej górnej kolumnie z przodu szafy. Przyrządy pomiarowe i zasilacze sygnałowe są zamontowane na drzwiach, zapewniając pełną widoczność, gdy drzwi są otwarte, co ułatwia kontrolę i konserwację.

5. Silna kompatybilność

Naszą szafę rozdzielczą niskiego napięcia XL-21 można elastycznie konfigurować z głównymi komponentami elektrycznymi, takimi jak wyłączniki, styczniki i przekaźniki termiczne, dostosowując się do różnych schematów sterowania i zabezpieczeń, aby spełnić potrzeby różnych projektów.

6. Przewaga kosztowa

W porównaniu do skomplikowanych konstrukcji, takich jak szafki z szufladami, szafa rozdzielcza XL-21 ma prostą konstrukcję i kontrolowane koszty produkcji, dzięki czemu idealnie nadaje się do projektów o wysokich wymaganiach w zakresie opłacalności i stabilności.

Jakie są wymagania dotyczące środowiska instalacji szafy rozdzielczej XL-21?

Ta szafa rozdzielcza niskiego napięcia XL-21 jest stosowana głównie w trójfazowych, trójprzewodowych i trójfazowych, czteroprzewodowych systemach zasilania o częstotliwości prądu przemiennego 50 Hz i napięciu poniżej 500 V do dystrybucji energii i oświetlenia. Przed rozpoczęciem projektu lub właściwą instalacją możesz określić środowisko instalacji. Jako producent oferujemy następujące propozycje:

1. Temperatura otoczenia

Normalna temperatura pracy: -5 ℃ do +40 ℃;

Średnia temperatura w ciągu 24 godzin: nie przekraczająca +35℃;

Temperatura przechowywania i transportu: -25℃ do +55℃ (krótkoterminowo);

Uwaga: W przypadku instalacji w środowisku o wysokiej temperaturze wymagana jest ulepszona wentylacja lub konstrukcja obniżająca parametry znamionowe.

2. Wysokość

Wysokość montażu musi być mniejsza lub równa 2000 metrów.

Powyżej 2000 metrów wymagane jest obniżenie wartości znamionowych zgodnie z normami.

3. Wilgotność względna

Przy temperaturze otoczenia instalacji wynoszącej +40℃ wilgotność względna musi wynosić ≤ 50%.

W niższych temperaturach dopuszczalna jest wyższa wilgotność.

4. Miejsce instalacji

Szafa zasilająca XL-21 przeznaczona jest wyłącznie do montażu wewnątrz pomieszczeń.

Zabroniona jest instalacja w: niezacienionych obszarach zewnętrznych, miejscach niebezpiecznych z wybuchowymi gazami lub pyłami, środowiskach silnie korozyjnych lub obszarach o dużym zapyleniu lub pyłze przewodzącym.

5. Warunki mechaniczne i wibracyjne

Środowisko instalacji musi być wolne od silnych wibracji i uderzeń. Częstotliwość wibracji ≤ 10 Hz, przyspieszenie ≤ 0,5 g. Fundament instalacji powinien być stabilny, unikając dzielenia tej samej platformy z dużymi silnikami lub urządzeniami do tłoczenia.

Po montażu szafkę należy trzymać zasadniczo w pozycji pionowej, z nachyleniem w pionie ≤ 5°, w przeciwnym razie będzie to miało wpływ na żywotność mechanizmu operacyjnego.

6. Przestrzeń wentylacyjna i odprowadzająca ciepło

Dostęp konserwacyjny powinien być zapewniony z przodu i z tyłu szafy. Przednia powierzchnia robocza powinna wynosić ≥ 0,8 m, zaleca się 1,0 m. Jeśli wymagana jest konserwacja z tyłu, wymagana jest odległość ≥ 0,8 m. Górna część szafy powinna znajdować się co najmniej 0,5 m nad sufitem. Gdy kilka szafek ustawionych jest obok siebie, nie jest potrzebna żadna przerwa między nimi; można je bezpośrednio montować. Należy jednak pozostawić przestrzeń wentylacyjną na obu końcach całego rzędu.

7. Wymagania dotyczące zapobiegania pożarom i bezpieczeństwa

Miejsce instalacji powinno być konstrukcją niepalną. Materiały łatwopalne i wybuchowe nie mogą być przechowywane w odległości mniejszej niż 1 metr od miejsca instalacji.

Podłoże powinno być płaskie i suche. Zaleca się wykonanie fundamentu betonowego na wysokości 100–200 mm nad poziomem gruntu, aby zapobiec przedostawaniu się wody.

8. Środowisko elektromagnetyczne

Miejsce instalacji powinno znajdować się z dala od przetwornic częstotliwości dużej mocy i sprzętu wysokiej częstotliwości, aby zapobiec zakłóceniom w wtórnych obwodach sterujących. W przypadku występowania silnych zakłóceń elektromagnetycznych zaleca się zastosowanie przewodów ekranowanych i poprowadzenie ich w osobnym korytku kablowym.
