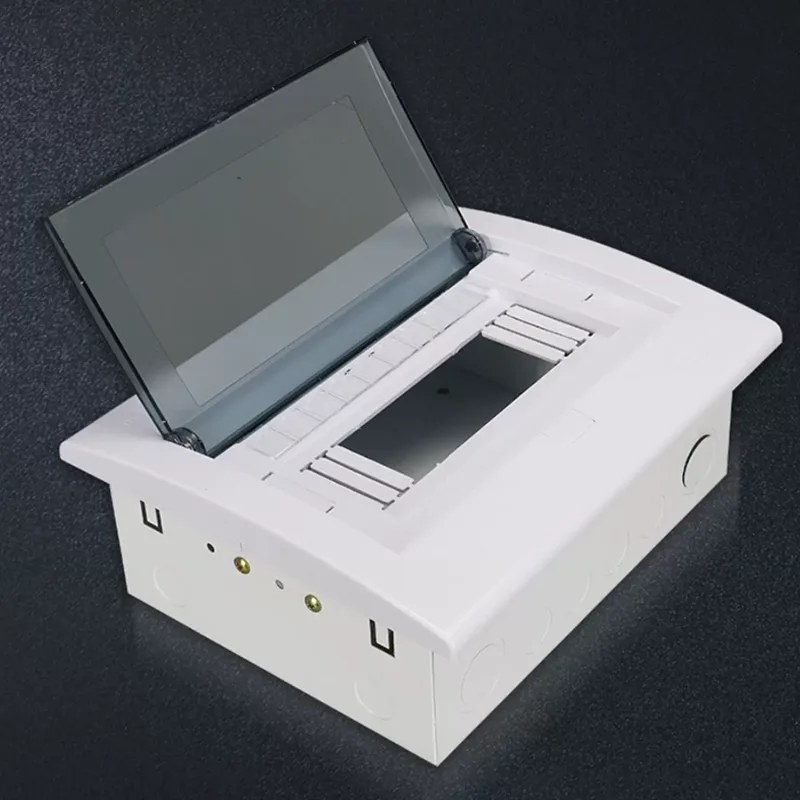

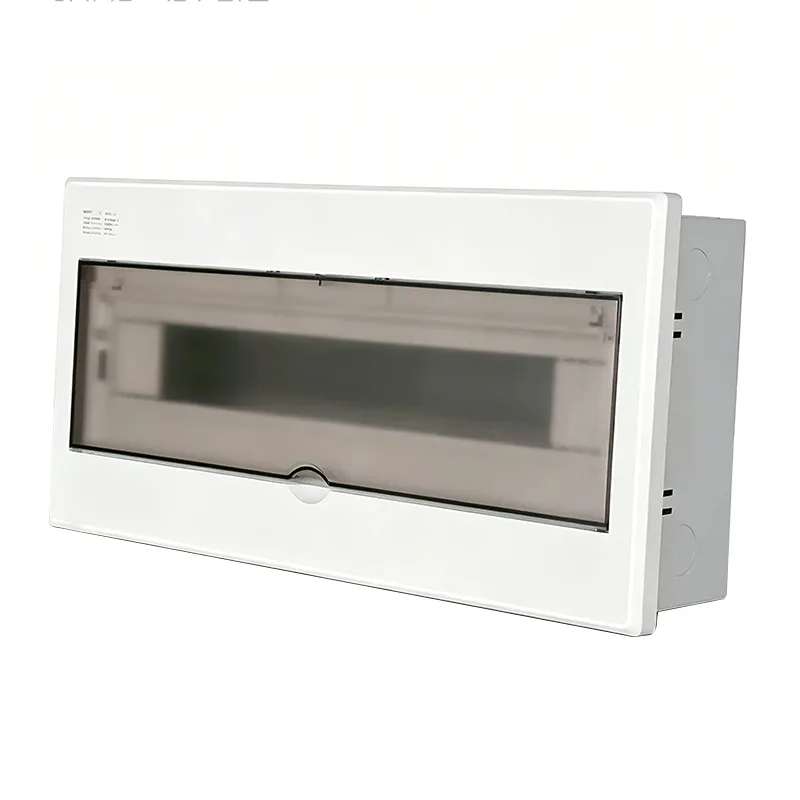

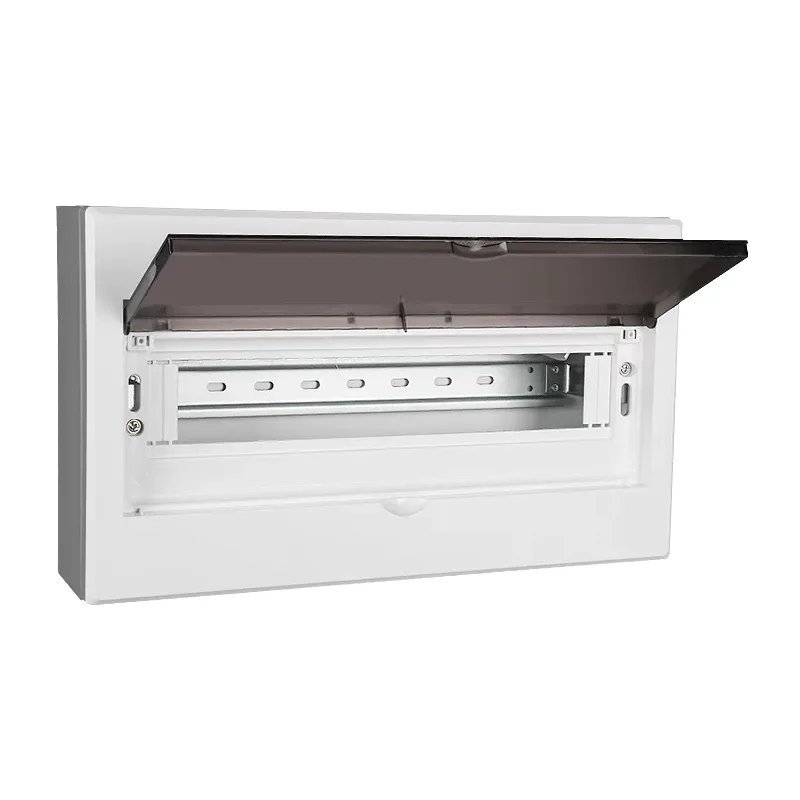

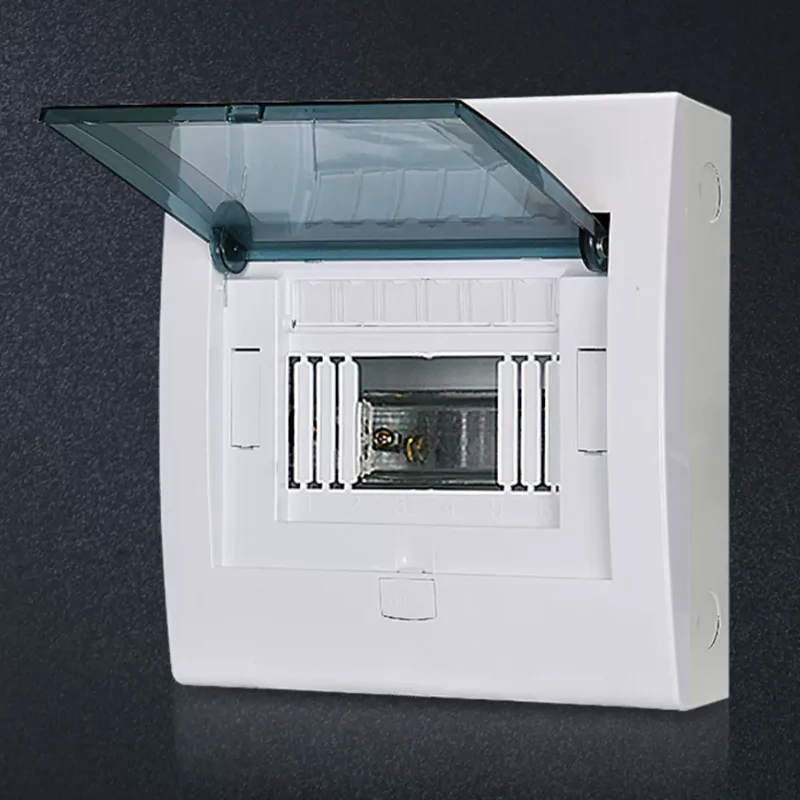

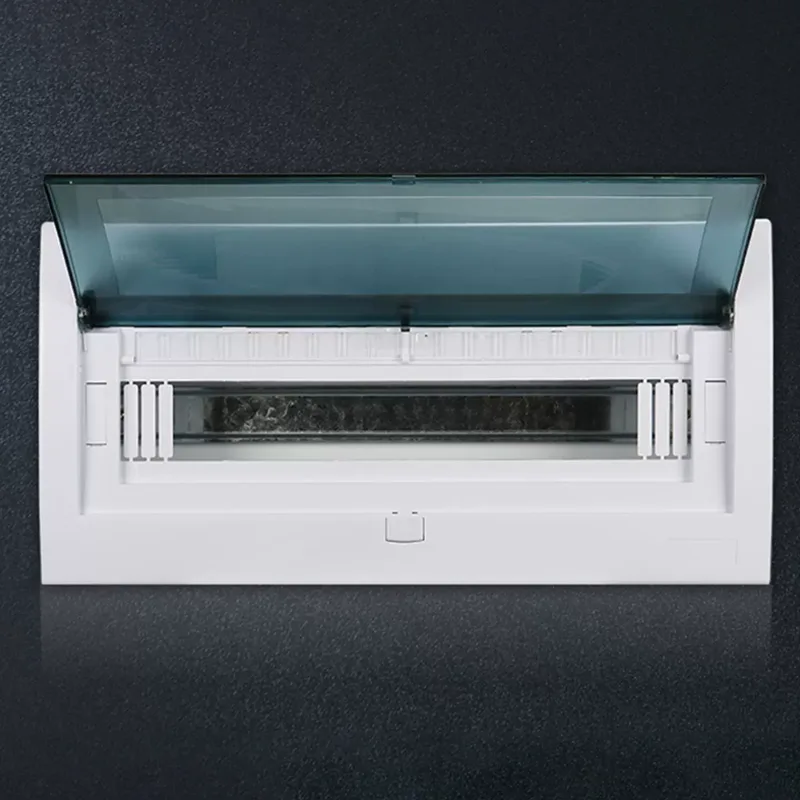

Naścienna skrzynka rozdzielcza oświetlenia

Shangming to profesjonalny producent naściennych skrzynek rozdzielczych oświetlenia z Chin, posiadający własną fabrykę oraz kompletne procedury produkcji i kontroli jakości. Ta skrzynka rozdzielcza rozprowadza energię elektryczną z poprzedzającego źródła zasilania, zapewniając funkcje ochrony, sterowania i zarządzania obwodami oświetleniowymi.

Podstawowe funkcje

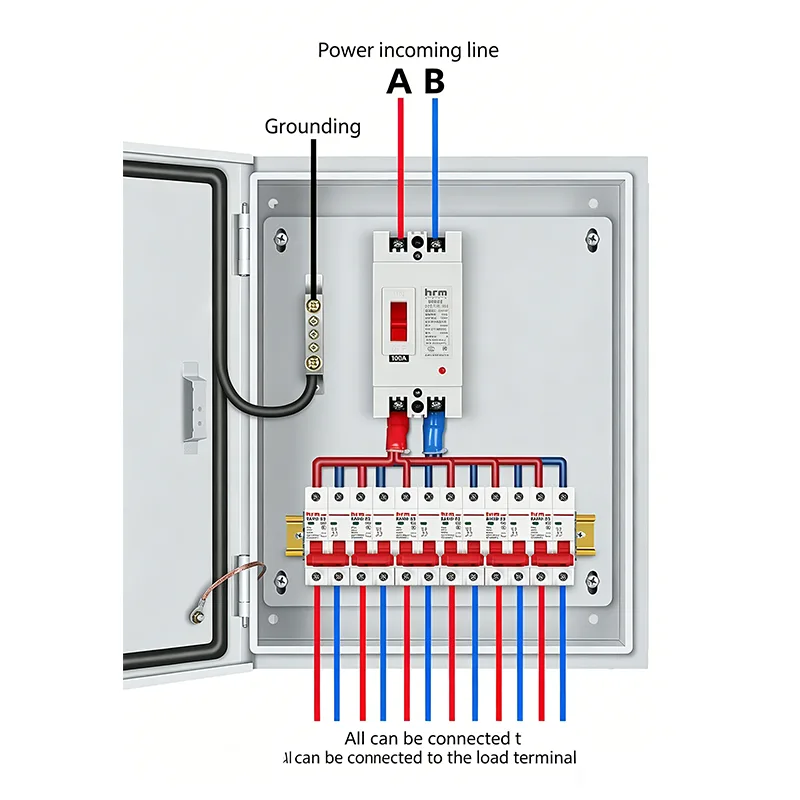

Dystrybucja mocy: Naścienna skrzynka rozdzielcza oświetlenia dzieli główny prąd wejściowy na wiele prądów odgałęzionych, dostarczając energię do różnych obszarów.

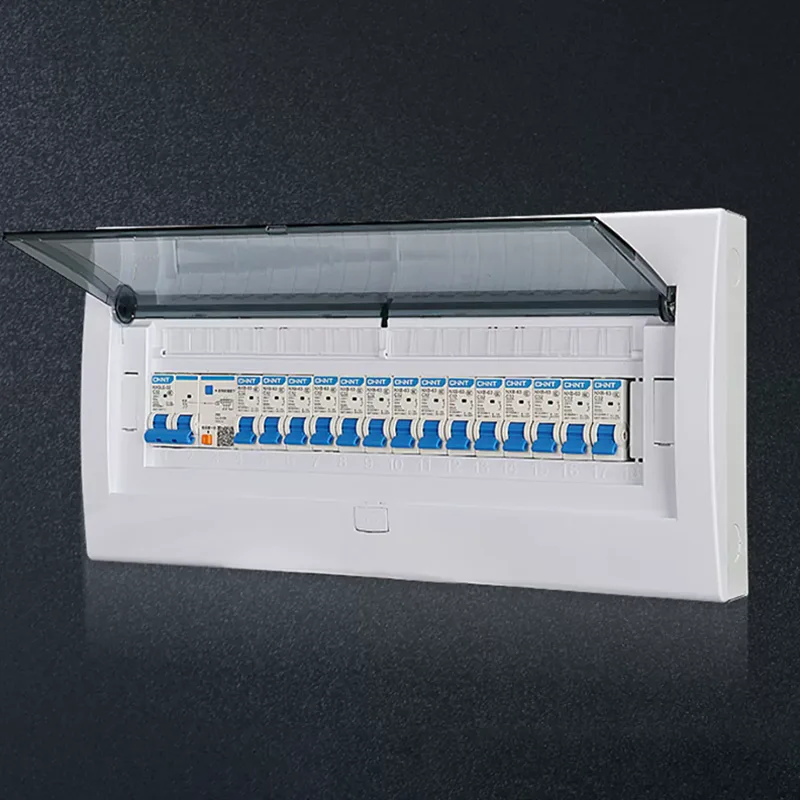

Ochrona obwodów: Skrzynka rozdzielcza jest wyposażona w miniaturowe wyłączniki automatyczne. Automatycznie wyłącza się w przypadku zwarcia lub przeciążenia, zapobiegając pożarowi i uszkodzeniu sprzętu.

Ochrona przed wyciekiem: Wyposażony w urządzenie prądu upływowego (RCD), natychmiast odcina zasilanie w przypadku wykrycia porażenia prądem lub wycieku, zapewniając bezpieczeństwo osobiste.

Scentralizowane sterowanie: umożliwia operatorom wygodne sterowanie oświetleniem całego piętra lub obszaru z jednego miejsca.

Scenariusze zastosowań i zalecenia dotyczące konfiguracji

Naścienne skrzynki rozdzielcze oświetlenia są kompaktowe, elastyczne w montażu i oferują kompleksowe funkcje zabezpieczające. Dostarczamy profesjonalne rozwiązania dla różnych scenariuszy zastosowań i rekomendujemy Państwu konfiguracje.

1. Budynki mieszkalne i mieszkalne

Podstawowe wymagania: Bezpieczeństwo, ekonomiczność i zgodność z obowiązującymi przepisami.

Miejsce zastosowania: Obok drzwi wejściowych do każdego lokalu; balkon lub ściana kuchenna.

Cechy konfiguracji: 6–12 obwodów, w tym niezależne obwody oświetleniowe dla salonu, sypialni, kuchni i łazienki;

Wszystkie obwody są standardowo wyposażone w wyłączniki różnicowoprądowe 30 mA, zgodne z „Kodeksem projektowania budynków mieszkalnych”; Powszechnie stosowane są zabezpieczenia przeciwprzepięciowe, które chronią diody LED przed uderzeniami piorunów.

Wybór pudełka:

Wewnątrz pomieszczenia suche → Obudowa metalowa malowana proszkowo, IP30, biały/beżowy;

Balkony, piwnice → Skrzynka metalowa malowana proszkowo, IP44, odporna na wilgoć.

2. Budynki biurowe i komercyjne

Podstawowe wymagania: Sterowanie strefowe, zarządzanie oszczędzaniem energii i łatwość przyszłych renowacji.

Zastosowanie Lokalizacje: Pomieszczenia rozdzielcze lub szyby niskiego napięcia na każdym piętrze; ścianki działowe i kolumny w otwartych przestrzeniach biurowych.

Funkcje konfiguracji: 12–18 obwodów podzielonych według obszaru; Oświetlenie przestrzeni publicznej można zintegrować z inteligentnymi systemami oświetleniowymi; Dla obszarów wilgotnych, takich jak toalety i herbaciarnie, przewidziano oddzielne obwody prądu różnicowego.

Wybór pudełka:

Podłoga standardowa → Skrzynia z blachy stalowej walcowanej na zimno, malowana proszkowo (RAL7035, IP40);

Parking podziemny → Skrzynka ze stali nierdzewnej IP54 ze sterownikiem czasowym.

3. Centra handlowe, supermarkety i kompleksy handlowe

Podstawowe wymagania: Wysoka niezawodność, duża liczba obwodów, wsparcie dla elastycznego sterowania w godzinach pracy.

Lokalizacje zastosowań: Szyby dystrybucyjne na każdym piętrze; Tylne ściany sklepów; Dedykowane skrzynki do oświetlenia akcentującego w atrium/witrynie sklepowej.

Cechy konfiguracji: 18–24 obwody umożliwiające niezależne sterowanie oświetleniem dekoracyjnym, kasetonami reklamowymi i oświetleniem awaryjnym; Podwójne moduły przełączające zasilanie dla ważnych obszarów; Można zintegrować timery lub przełączniki sterowane światłem.

Wybór obudowy:

Wewnątrz → Wielkogabarytowa obudowa metalowa (500×600×150mm);

Zewnętrzna obudowa fasady/okna → Obudowa wodoodporna IP65, odporna na korozję deszczową.

4. Szkoły, szpitale i budynki użyteczności publicznej

Podstawowe wymagania: Bezpieczeństwo osobiste na pierwszym miejscu, niezawodne reagowanie w sytuacjach awaryjnych.

Zastosowanie Lokalizacje: Korytarze klas, laboratoria, biblioteki; oddziały szpitalne, ambulatoria, pomieszczenia pomocnicze chirurgii; budynki urzędów rządowych, biblioteki, sale gimnastyczne.

Funkcje konfiguracyjne: Wszystkie obszary dostępne dla personelu muszą być wyposażone w zabezpieczenie przed upływem 30 mA;

Lampy oświetlenia awaryjnego i sygnalizacji ewakuacyjnej powinny mieć niezależne obwody + zasilanie bateryjne;

Specjalne obszary, takie jak laboratoria i apteki, powinny mieć dodatkowe interfejsy transformatora izolującego.

Oświetlenie ogólne i oświetlenie awaryjne nie mogą być łączone w tym samym obwodzie.

Wybór obudowy:

Sale lekcyjne, oddziały → Biała plastikowa obudowa, cicha, bez metalicznego brzęku;

Garaże podziemne/pompownie pomp → Obudowa metalowa IP54.

5. Zakłady przemysłowe i magazyny

Podstawowe wymagania: trwałe, pyłoszczelne, przystosowane do trudnych warunków.

Miejsca zastosowania: Filary warsztatowe, w pobliżu ogrodzeń sprzętowych; pod regałami magazynowymi; zewnętrzne platformy załadunkowe i rozładunkowe.

Cechy konfiguracji: Mniej obwodów (4–8), ale wyższy prąd (16–32 A/obwód); Wykorzystuje MCB klasy przemysłowej; Opcja przeciwwybuchowa dla warsztatów chemicznych i malarskich.

Wybór obudowy:

Warsztaty ogólne → Blacha stalowa walcowana na zimno o grubości 2,0 mm, IP54;

Obszary zewnętrzne/o dużej wilgotności → Obudowa ze stali nierdzewnej 304, IP65.

6. Infrastruktura

Podstawowe wymagania: Wodoodporny, odporny na korozję, obsługuje automatyczne sterowanie.

Miejsca zastosowania: Dostęp konserwacyjny do bocznej ściany tunelu; ściany przeciwpożarowe garażu podziemnego; w pobliżu szaf sterowniczych oświetlenia ulicznego.

Funkcje konfiguracyjne: Wyposażony w sterownik czasowy + przełącznik światłoczuły; obwód oświetlenia awaryjnego z monitorowaniem akumulatora; Do linii przychodzących dodano zabezpieczenie przeciwprzepięciowe 40 kA w celu ochrony odgromowej.

Wybór obudowy:

Obudowa ze stali nierdzewnej IP65 z otworami drenażowymi;

Zimne regiony → Dodaj folię grzewczą, aby zapobiec kondensacji i oblodzeniu.

Nasze usługi

Jako profesjonalny producent, gdy się z nami skontaktujesz, Shangming zapewni indywidualne wsparcie inżyniera, aby szybko odpowiedzieć na Twoje pytania techniczne. Na podstawie dostarczonych informacji o projekcie i rysunków, biorąc pod uwagę charakterystykę obciążenia, zdolność zwarciową i warunki środowiskowe, dokładnie zarekomendujemy modele produktów, takie jak GCK/GCS/MNS/GGJ/skrzynki oświetleniowe. Dostępna jest również personalizacja.

Dostarczamy niezbędne dokumenty certyfikacyjne i raporty z testów, a także pełną dokumentację techniczną, w tym instrukcje montażu, schematy połączeń, listy komponentów, instrukcje konserwacji i rysunki szaf (format DWG/PDF).

Kiedy produkty opuszczają fabrykę, używamy opakowań zgodnych ze standardami eksportowymi. Szafka jest najpierw owinięta bawełną perłową EPE, następnie umieszczona w odpornej na wilgoć plastikowej torbie, a na koniec zapakowana w fumigowaną drewnianą skrzynię (zgodną ze standardami ISPM 15). Wnętrze drewnianej skrzynki wypełnione jest pianką do mocowania, a strona zewnętrzna jest wzmocniona stalowymi paskami. Podstawowe komponenty są indywidualnie pakowane w materiały antystatyczne, aby zapobiec kolizjom lub uszkodzeniom spowodowanym wilgocią podczas transportu.
