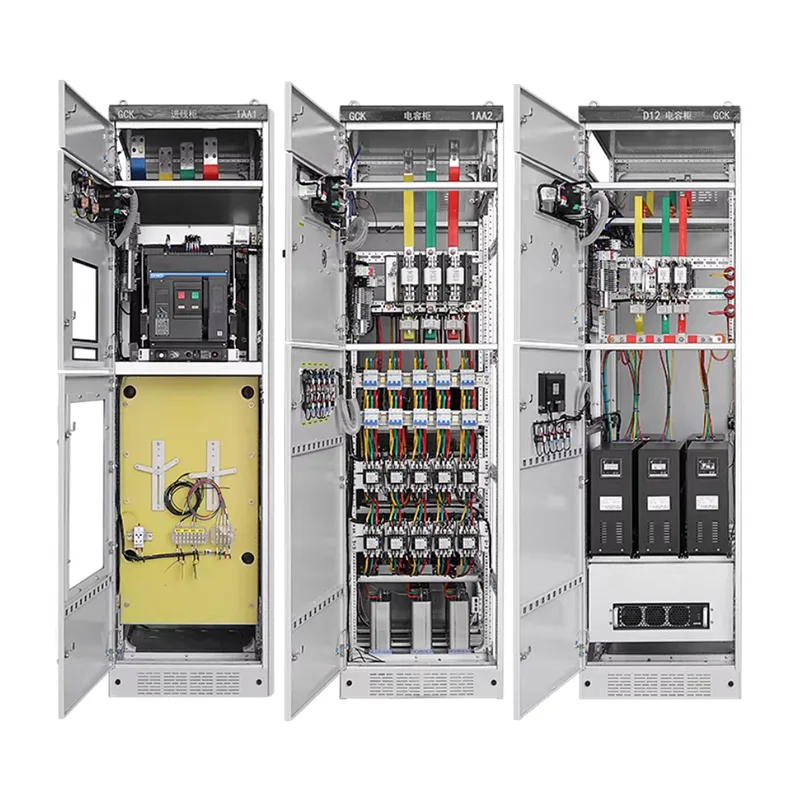

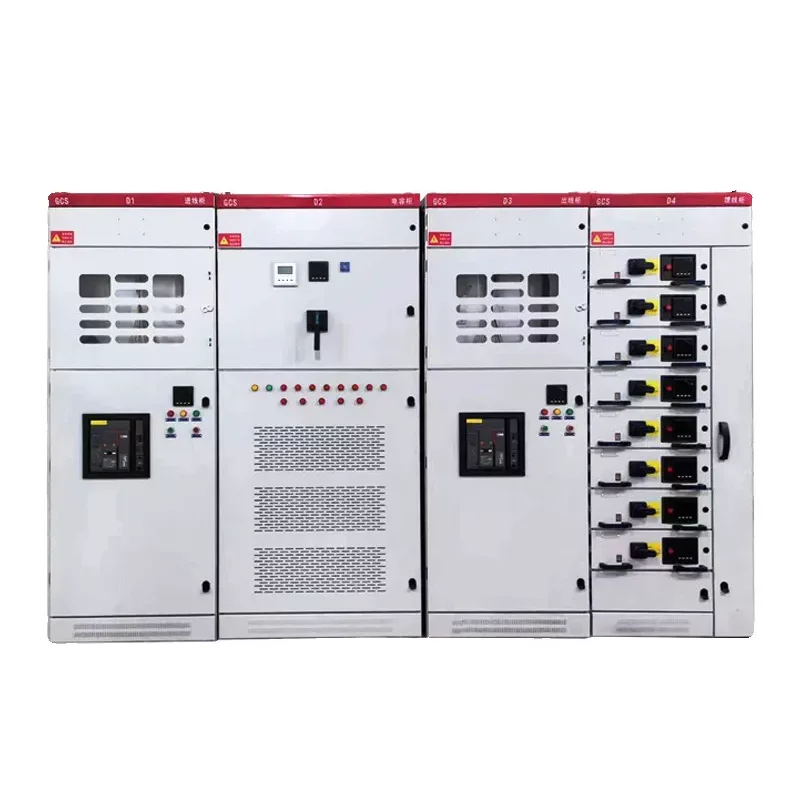

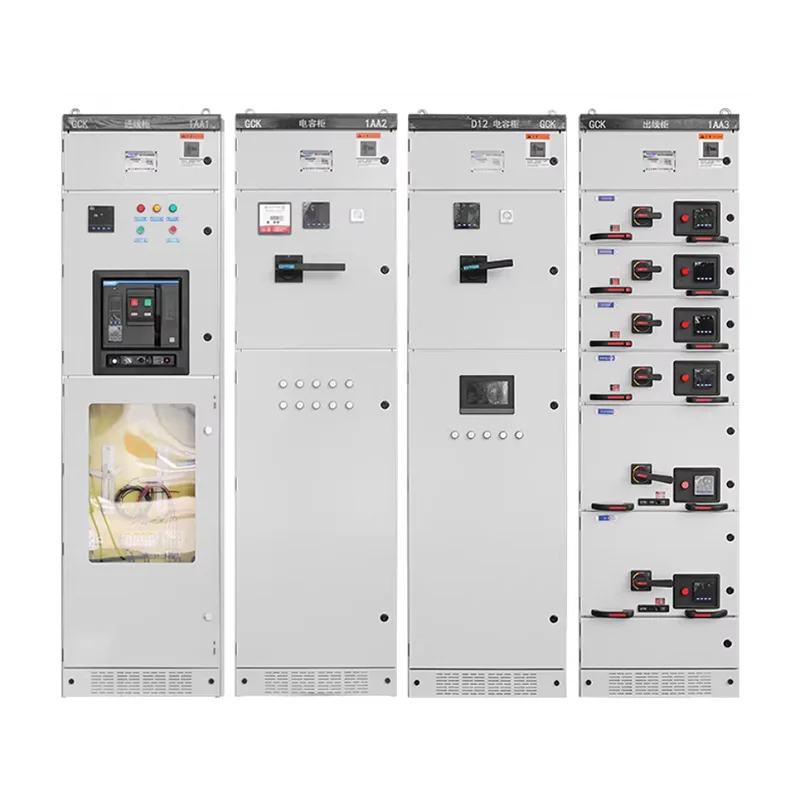

Rozdzielnica wysuwna niskiego napięcia GCS

Rozdzielnica wysuwna niskiego napięcia GCS ma uproszczoną konstrukcję, dobrą kompatybilność komponentów i jest o 20% -35% tańsza niż MNS, dzięki czemu nadaje się do projektów wrażliwych budżetowo. Jeśli są Państwo zainteresowani wyborem tego produktu i rozpoczęciem opracowywania planu projektu, prosimy o kontakt z firmą Shangming, niezawodnym dostawcą z Yueqing, Wenzhou, Chiny.

Cechy produktu

Rozdzielnica wysuwna niskiego napięcia GCS łączy w sobie wysoką niezawodność MNS z łatwością obsługi GGD, dzięki czemu idealnie nadaje się do systemów dystrybucji energii niskiego napięcia z wieloma obwodami, częstymi konserwacjami i naciskiem na kontrolę całkowitych kosztów.

1. Modułowa konstrukcja wysuwna

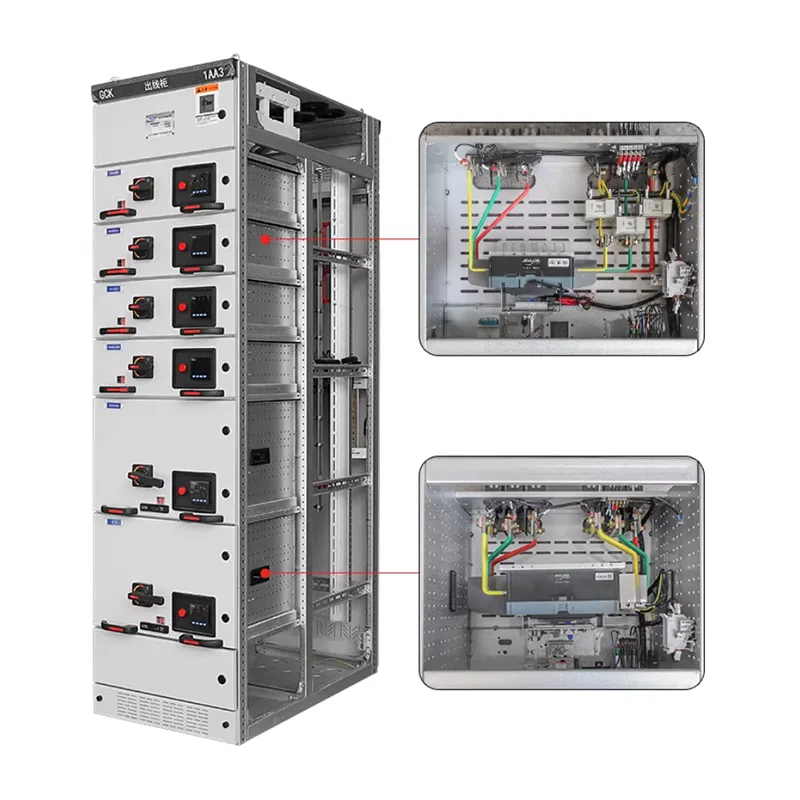

Jednostki funkcjonalne GCS przyjmują standardową konstrukcję typu szufladowego, umożliwiającą szybkie wkładanie i wyjmowanie. W przypadku awarii jednego obwodu lub konserwacji, urządzenie można niezależnie wycofać bez wpływu na działanie innych obwodów, redukując czas przerwy w dostawie prądu i koszty konserwacji.

Modułowa konstrukcja rozdzielnicy zapewnia dużą wszechstronność, ułatwiając przyszłą rozbudowę lub wymianę.

2. Wysoki poziom bezpieczeństwa

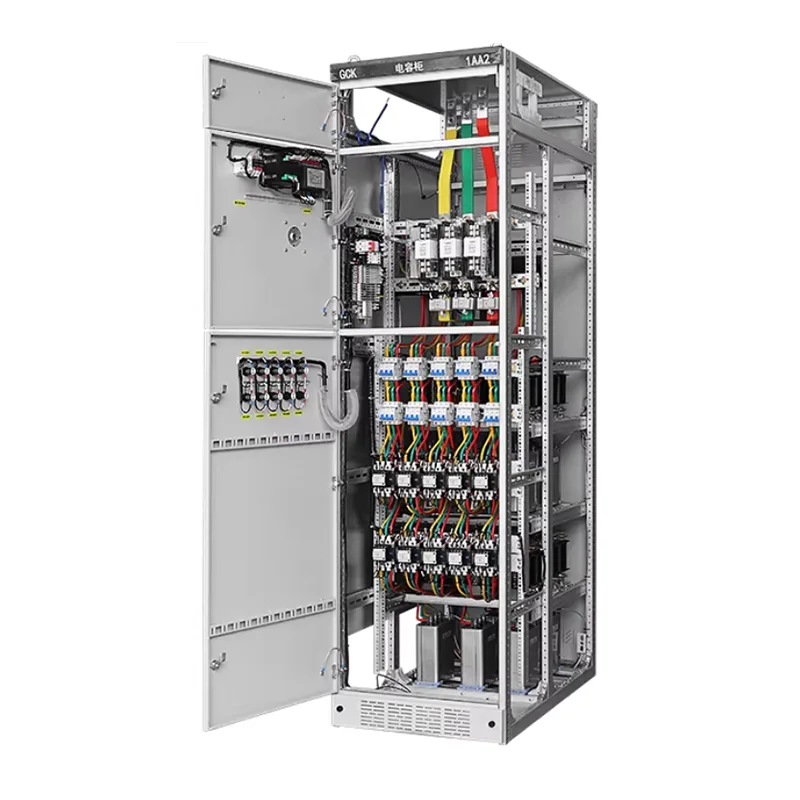

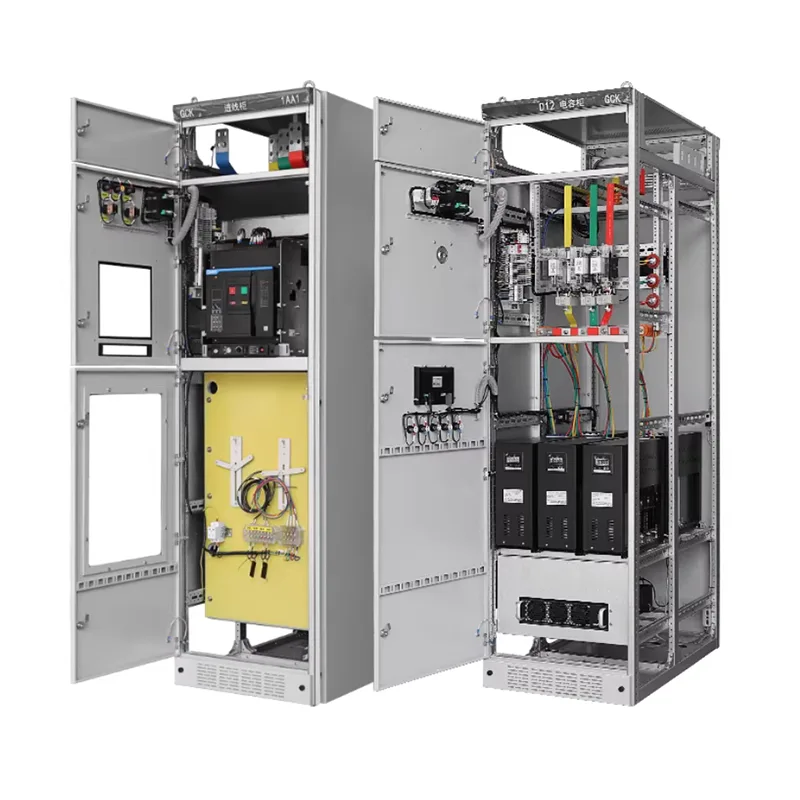

Szafa GCS podzielona jest wewnętrznie na: przedział szyn zbiorczych, przedział jednostek funkcjonalnych i przedział kablowy. Te obszary funkcjonalne są skutecznie izolowane, aby zapobiec rozprzestrzenianiu się błędów.

Wspieramy opcje wyższego poziomu ochrony, które można dostosować do rzeczywistych warunków pracy.

Funkcje bezpieczeństwa zwiększają bezpieczeństwo i stabilność działania, spełniając wymagania energetyczne projektów przemysłowych i robót publicznych.

3. Wygodna konserwacja i obsługa

Moduł szuflady posiada pozycje testowe, robocze i rozłączające, co pozwala na kontrolę i wymianę nawet w warunkach braku zasilania lub częściowego zasilania. Okablowanie i przestrzeń robocza zostały racjonalnie zaprojektowane, dzięki czemu są przyjazne dla personelu zajmującego się konserwacją i odpowiednie dla systemów wymagających częstej konserwacji, takich jak scenariusze MCC.

4. Szerokie zastosowanie

Szafa GCS może być używana jako szafa rozdzielcza, szafka zasilająca, centrum sterowania silnikiem (MCC) itp., obsługując różne kombinacje komponentów elektrycznych i dostosowując się do różnych wymagań dotyczących wydajności i ilości obwodów. Pojedynczy system może zaspokoić wiele potrzeb aplikacji.

5. Wysoka opłacalność

W porównaniu do szaf wysuwnych MNS, GCS ma prostszą konstrukcję i łatwiejsze do kontrolowania koszty.

W porównaniu do rozdzielnic stacjonarnych oferuje znaczne korzyści w zakresie bezpieczeństwa i łatwości konserwacji, dzięki czemu szczególnie nadaje się do projektów o średniej i dużej skali lub projektów wrażliwych na budżet, osiągając równowagę między wydajnością a kosztami.

Jak konserwować rozdzielnicę wysuwną niskiego napięcia GCS?

Aby przedłużyć jego żywotność, zapobiec awariom i zapewnić ciągłość zasilania, kluczowa jest prawidłowa konserwacja. Shangming zapewnia obszerną dokumentację i oferuje kilka sugestii.

I. Codzienna kontrola

1. Kontrola wskaźnika działania: Kontrolki panelu szuflady nie powinny nieprawidłowo migać; prąd amperomierza powinien być zrównoważony.

2. Kontrola wzrostu temperatury: Użyj ręcznego termometru na podczerwień, aby zmierzyć wzrost temperatury złącza głównej szyny zbiorczej, złączy głównych szuflady i zacisków wlotowych/wyjściowych wyłącznika. ≤40K (≤80℃ przy temperaturze otoczenia +40℃).

3. Kontrola nietypowego zapachu/dźwięku: Sprawdź, czy nie ma zapachu spalenizny, odgłosów wyładowań lub brzęczenia.

4. Uszczelka drzwi i kontrola czyszczenia: Czy uszczelki drzwi szafy są zestarzałe? Czy doszło do wewnętrznego gromadzenia się kurzu?

5. Kontrola położenia szuflady: Czy wszystkie szuflady są w swoich połączonych pozycjach? Czy są luźne?

II. Konserwacja okresowa

Krok 1: Przygotowanie do wyłączenia. Upewnij się, że zasilanie poprzedzające jest odłączone i sprawdź napięcie.

Krok 2: Przesuń szufladę wymagającą konserwacji do pozycji otwartej i wyciągnij ją całkowicie. Należy pamiętać, że wtyczki główne zostaną automatycznie rozłączone; wtyczki wtórne można usunąć ręcznie.

Krok 3: Konserwacja szuflady. Różne komponenty wymagają różnych procedur konserwacji, w tym czyszczenia i testowania.

Krok 4: Wewnętrzna konserwacja szafki

Główna szyna zbiorcza: Sprawdź, czy nie ma poluzowanych śrub.

Pionowa szyna odgałęziona: Oczyść nagromadzony kurz i sprawdź, czy osłony izolacyjne nie są uszkodzone.

Przedział kablowy: Uporządkuj kable i sprawdź, czy ich końcówki się nie przegrzały lub nie odbarwiły.

System uziemienia: Zmierz rezystancję uziemienia pomiędzy szyną PE a szafą (powinna wynosić ≤0,1 Ω).

Krok 5: Test funkcjonalny

Wsuń szufladę z powrotem do pozycji połączenia. Po włączeniu zasilania przetestuj obwód sterujący w pozycji testowej. Przeprowadź test bez obciążenia przez 10 minut, aby upewnić się, że nie ma żadnych nieprawidłowości.

Kluczowe środki ostrożności dotyczące konserwacji

1. Nigdy nie podłączaj ani nie odłączaj modułów głównych, gdy są włączone.

Moduły podstawowe przenoszą wysoki prąd w obwodzie głównym i należy je uruchamiać dopiero po ustawieniu szuflady w pozycji otwartej i wyłączeniu zasilania systemu.

W przeciwnym razie może dojść do powstania łuku elektrycznego, co może skutkować obrażeniami ciała lub uszkodzeniem sprzętu.

2. Nie mieszaj szuflad o różnych rozmiarach.

Szuflady GCS projektowane są w rozmiarach 1/2, 1, 2 i 3 modułowych, o wysokościach ściśle odpowiadających pozycjom modułów podstawowych.

Nieprawidłowa instalacja spowoduje niewspółosiowość modułu, słaby kontakt i przegrzanie.

3. Regularnie sprawdzaj blokadę pięciostopniową.

Test: Czy przy zamkniętym wyłączniku można wyciągnąć szufladę? Nie powinno.

Jeśli blokada ulegnie awarii, natychmiast zaprzestań użytkowania i napraw, aby zapobiec nieprawidłowemu działaniu.

4. Wzmocnij środki zapobiegające kondensacji w wilgotnym środowisku.

Jeśli Twój projekt znajduje się w porze deszczowej lub na terenie elektrowni wodnej, co miesiąc sprawdzaj działanie grzejnika.

Potwierdzając rozwiązanie, możesz zdecydować się na instalację inteligentnego sterownika kondensacji w celu automatycznego włączania i wyłączania.

Często zadawane pytania

P: Dostosowując szafę rozdzielczą, jak wybrać pomiędzy typem stałym (GGD) a typem wysuwnym (GCS/MNS)?

Odp.: GGD jest odpowiedni, gdy: ograniczony budżet, pojedyncze obciążenie, dodatek na konserwację w przypadku przerwy w dostawie prądu lub trudne środowisko; W takich przypadkach okablowanie stałe jest bardziej niezawodne.

GCS/MNS jest odpowiedni, gdy: Podstawowe linie produkcyjne doświadczają znacznych strat w zasilaniu, liczne obwody o ograniczonej przestrzeni, wymagają szybkiej konserwacji linii pod napięciem i priorytetowo traktują wysoką automatyzację i inteligencję.

P: W jaki sposób wysokość wpływa na dostosowywanie rozdzielnicy?

Odp.: Na wysokościach powyżej 1000 metrów rozrzedzone powietrze zmniejsza rozpraszanie ciepła i właściwości izolacyjne.

Musisz poinformować nas podczas dostosowywania, jeśli potrzebujesz zwiększonych szczelin powietrznych, izolatorów wyższej jakości lub obniżenia parametrów znamionowych podczas wyboru.

P: Dlaczego szuflady rozdzielnic wysuwnych niskiego napięcia GCS są czasami trudne do wyciągnięcia lub włożenia?

Odp.: Odkształcenie szyny prowadzącej: Może to wynikać z nierównego podłoża podczas instalacji, co powoduje zniekształcenie obudowy.

Blokowanie: Sprawdź, czy wyłącznik jest całkowicie w pozycji otwartej. Ze względów bezpieczeństwa mechaniczna blokada blokuje szufladę po włączeniu wyłącznika automatycznego.

Awaria smarowania: Brak konserwacji przez dłuższy czas może spowodować sztywność mechanizmu mechanicznego. Nie pchaj ani nie ciągnij szuflady na siłę; usuń wszelkie ciała obce i nałóż odpowiednią ilość smaru.
