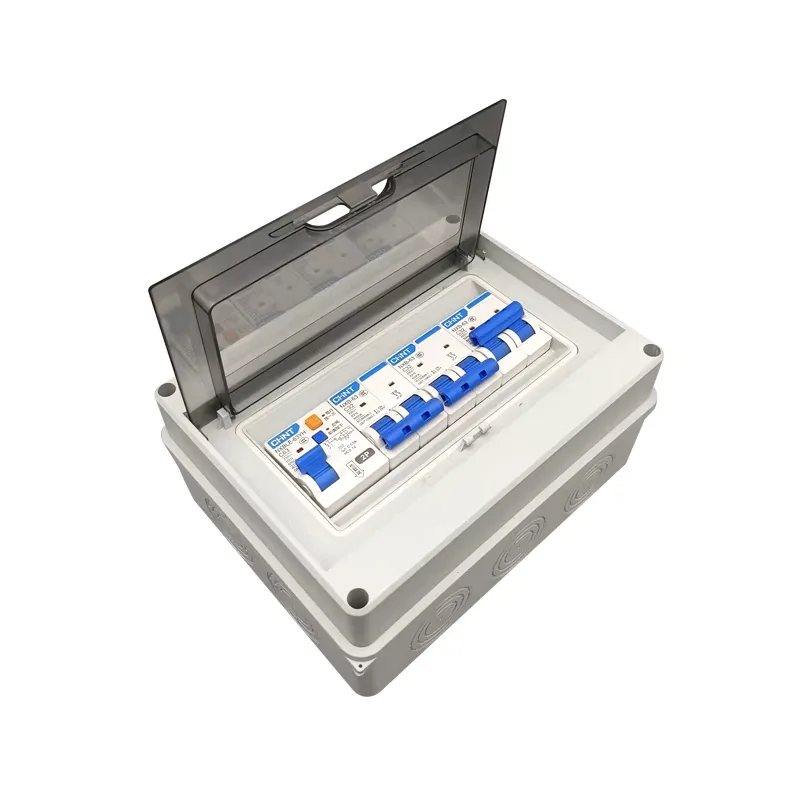

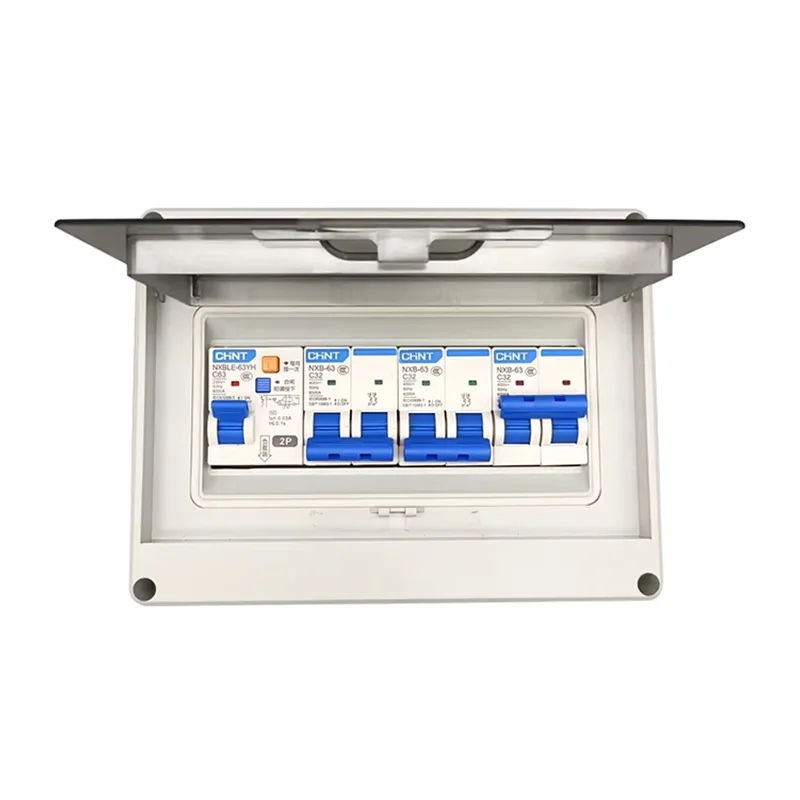

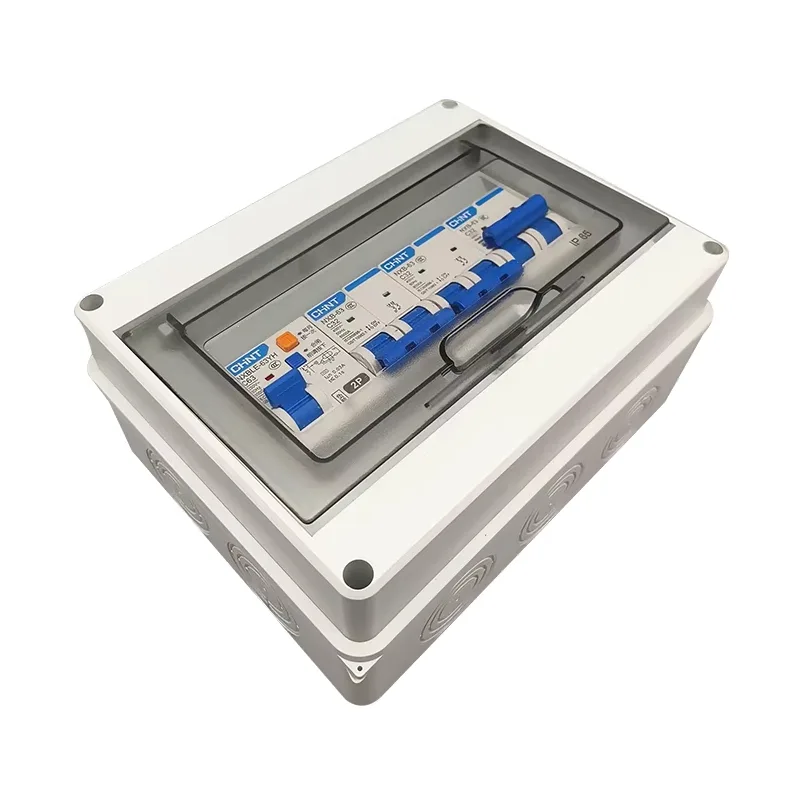

Skrzynka rozdzielcza wyłącznika powietrznego

Wybór chińskiej firmy Shangming jako dostawcy skrzynek rozdzielczych wyłączników powietrznych zapewni Państwu dostęp do wsparcia technicznego i konkurencyjnych cen. Ta skrzynka rozdzielcza obsługuje inteligentne monitorowanie i zdalne sterowanie.

Główne funkcje

Główne sterowanie mocą: Jako główny wyłącznik zasilania systemu niskiego napięcia, skrzynka rozdzielcza wyłącznika powietrznego odpowiada za sterowanie głównym wyłącznikiem zasilania dla całego budynku lub linii produkcyjnej, kontrolując stan włączenia/wyłączenia całego systemu dystrybucji energii.

Wiele zabezpieczeń: Urządzenie zapewnia precyzyjną, trójstopniową ochronę: przeciążenie o długim opóźnieniu, zabezpieczenie przed zwarciem, zabezpieczenie przed zwarciem, natychmiastowe i zabezpieczenie przed zwarciem doziemnym.

Monitorowanie mocy: Wyłącznik powietrzny może zintegrować inteligentny sterownik wyświetlający dane w czasie rzeczywistym, takie jak napięcie, prąd, częstotliwość i współczynnik mocy.

Blokada hierarchiczna: Skrzynka rozdzielcza wyłącznika powietrznego może być logicznie połączona z transformatorami znajdującymi się powyżej lub szafami odgałęzionymi, aby zapobiec kaskadowym wyłączeniom powodującym przerwy w dostawie prądu na dużą skalę, chroniąc kable, sprzęt i bezpieczeństwo personelu.

Porównanie produktów: Skrzynka rozdzielcza wyłącznika powietrznego i standardowa skrzynka rozdzielcza

Jak wybrać odpowiednią specyfikację skrzynki rozdzielczej wyłącznika powietrznego?

Prawidłowy wybór poprawi późniejszą instalację, konserwację, wydajność i żywotność. Shangming, jako producent skrzynek rozdzielczych wyłączników powietrznych, zapewnia doradztwo w oparciu o standardowy proces doboru: Zastosowanie → Napięcie → Prąd → Wytrzymałość zwarciowa → Kształt konstrukcyjny → Specyfikacje szafy → Schemat linii odpływowej → Inteligentna konfiguracja → Weryfikacja środowiskowa.

I. Wyjaśnij wniosek

Przed wybraniem specyfikacji należy najpierw określić funkcję skrzynki rozdzielczej wyłącznika powietrznego w systemie.

Skrzynka rozdzielcza głównej linii wejściowej niskiego napięcia: Służy jako wyłącznik główny całej instalacji niskiego napięcia, odpowiadający maksymalnemu obciążeniu i maksymalnemu prądowi zwarciowemu.

Skrzynka rozdzielcza szyny zbiorczej: używana do połączenia dwóch sekcji szyn zbiorczych; kluczowymi kwestiami są wydajność wiązania i częstotliwość robocza.

Ważna skrzynka rozdzielcza zasilacza: zasila sprzęt o znaczeniu krytycznym, wymagający wysokiej niezawodności i selektywnej ochrony.

Różne zastosowania wymagają znacząco różnych specyfikacji; to jest pierwszy krok.

II. Określ napięcie znamionowe i typ systemu

Typowe napięcia znamionowe: AC 380 V / 400 V / 690 V, muszą być zgodne z lokalną siecią zasilania.

Typ systemu: Trójfazowy, trójprzewodowy / Trójfazowy, czteroprzewodowy. Proszę potwierdzić, czy wymagana jest linia neutralna (N) i linia uziemienia ochronnego (PE).

Nieprawidłowe napięcie i typ systemu bezpośrednio spowodują, że sprzęt nie będzie nadawał się do użytku.

III. Oblicz i wybierz prąd znamionowy

Oblicz rzeczywisty prąd obciążenia i podsumuj prąd projektowy wszystkich obwodów za nim, w oparciu o maksymalne jednoczesne warunki pracy.

Przy wyborze zalecamy zarezerwowanie rozsądnego marginesu, zazwyczaj 10–30% na przyszłą rozbudowę.

Typowe wartości znamionowe prądu ACB: 630A, 800A, 1000A, 1250A, 1600A, 2000A, 2500A, 3200A, 4000A – 6300A.

Zasadniczo długoterminowy prąd roboczy powinien wynosić ≤ 80–90% prądu znamionowego wyłącznika mocy.

IV. Sprawdzanie zdolności wyłączania zwarciowego

Wielu klientów pomija ten punkt przy wyborze wyłączników automatycznych, choć jest on kluczowy. Niewystarczająca zdolność wyłączania może powodować poważne zagrożenia bezpieczeństwa.

Należy określić prąd zwarciowy w miejscu instalacji, obliczony na podstawie pojemności transformatora, impedancji i długości kabla.

Wybierz odpowiednią zdolność wyłączania: Icu / Ics ≥ maksymalny prąd zwarciowy systemu.

Typowe wartości znamionowe: 50 kA, 65 kA, 80 kA, 100 kA.

V. Dobór konstrukcji wyłącznika

Naprawiono ACB: Niski koszt, konserwacja wymaga przerwy w dostawie prądu.

ACB szufladowy: Wygodna konserwacja, umożliwia nieprzerwaną konserwację, częściej stosowana w projektach przemysłowych.

VI. Określanie specyfikacji i struktury szafy rozdzielczej

Wymiary szafy zależą od specyfikacji wyłącznika mocy, pojemności szyn zbiorczych i liczby obwodów odpływowych. Główne typy to montowane na ścianie i stojące.

Stopień ochrony: Wewnątrz: IP30 / IP40; Na zewnątrz: IP54 / IP65.

VII. Wybór konfiguracji szyn zbiorczych i linii odpływowej

Specyfikacja szyn zbiorczych powinna być dobierana na podstawie prądu znamionowego i przekroju szyny miedzianej, biorąc pod uwagę wzrost temperatury i długotrwałą eksploatację.

Typy obwodów linii wychodzącej: linia wychodząca MCCB, linia wychodząca MCB, linia wychodząca z bezpośrednim kablem.

Czy wymagany jest obwód rezerwowy? Jeśli tak, zarezerwuj miejsce na przyszłą rozbudowę pojemności.

VIII. Inteligentne funkcje i konfiguracja akcesoriów

Opcjonalne funkcje obejmują: monitorowanie prądu, napięcia i energii; interfejs komunikacyjny; zdalne otwieranie i zamykanie; alarm błędu i informacja zwrotna o stanie.

Typ inteligentny jest zalecany do projektów fabryk, centrów danych i budynków użyteczności publicznej.

IX. Weryfikacja warunków środowiskowych i użytkowania

Proszę potwierdzić następujące czynniki środowiskowe:

Temperatura otoczenia (w przypadku wysokich temperatur wymagane jest obniżenie wartości znamionowych)

Wysokość montażu

Obecność kurzu, wilgoci lub gazów korozyjnych

Czy wymagany jest projekt sejsmiczny?
