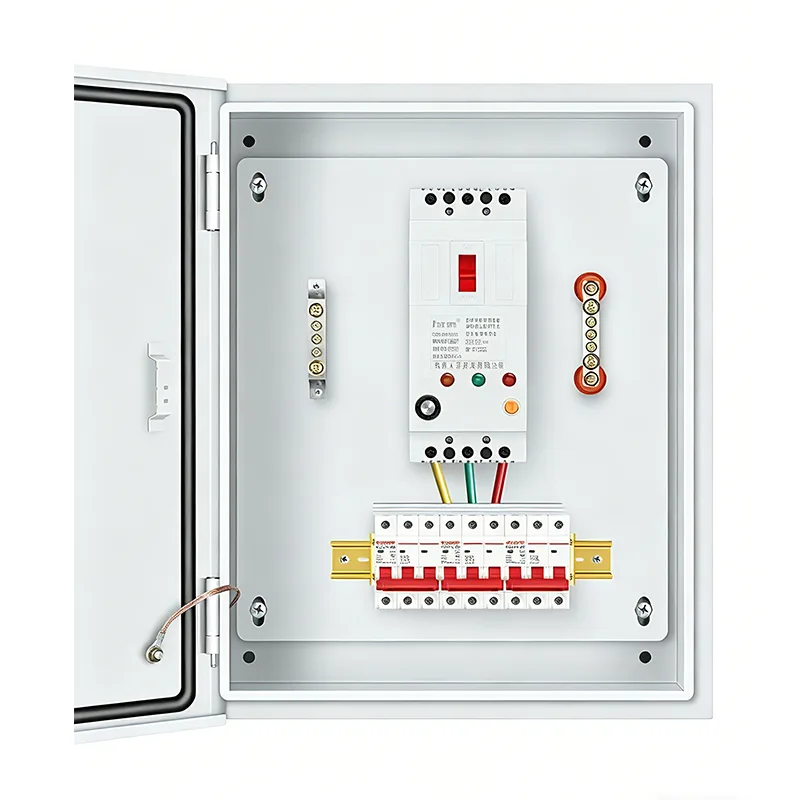

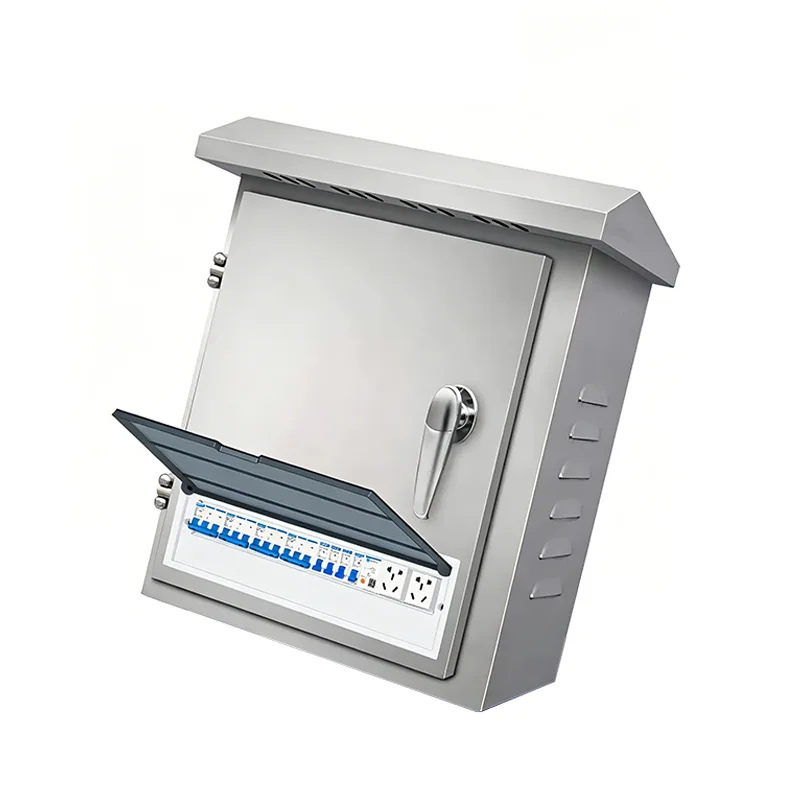

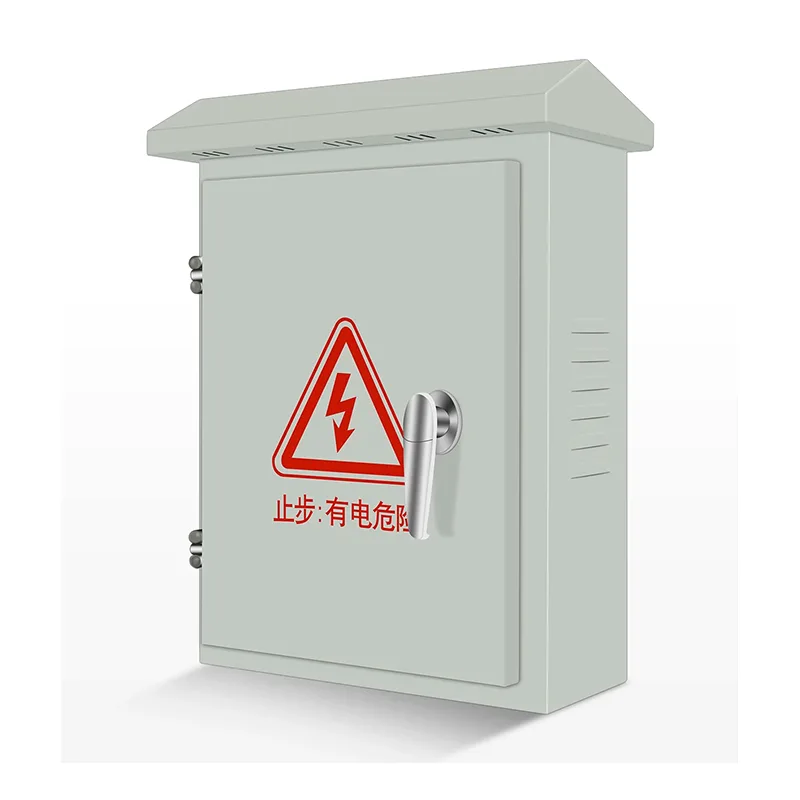

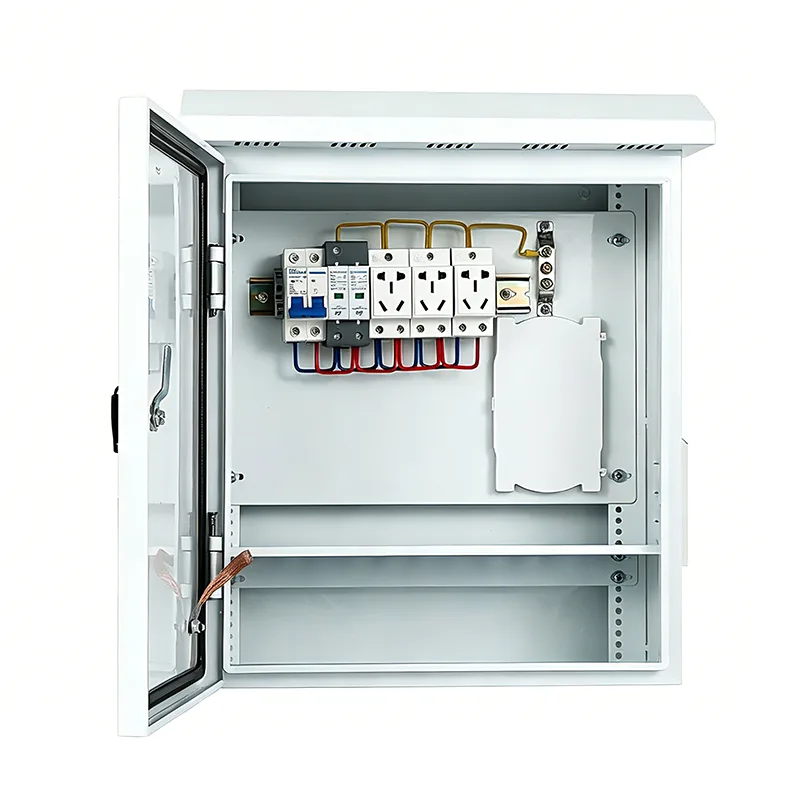

Zewnętrzna wodoodporna mała skrzynka rozdzielcza

Shangming to niezawodny producent i dostawca zewnętrznych wodoodpornych małych skrzynek rozdzielczych. Produkt zapobiega wnikaniu kurzu i jest odporny na zmiany pogody na zewnątrz. Wykonany ze stali nierdzewnej, nie ulega łatwo korozji i nadaje się do systemów niskiego napięcia AC 220 V/380 V.

Zalety produktu

1. Wysoki stopień ochrony

Nasza zewnętrzna wodoodporna mini skrzynka rozdzielcza charakteryzuje się wysokim stopniem ochrony IP65/IP66, zapewniając całkowitą ochronę przed kurzem i odporność na ulewny deszcz, rozpryski, a nawet mycie wodą pod wysokim ciśnieniem. Nasze testy fabryczne pokazują, że po 15 minutach symulowanego ulewnego deszczu (50 l/min, odległość 3 m) wnętrze skrzynki pozostaje całkowicie suche.

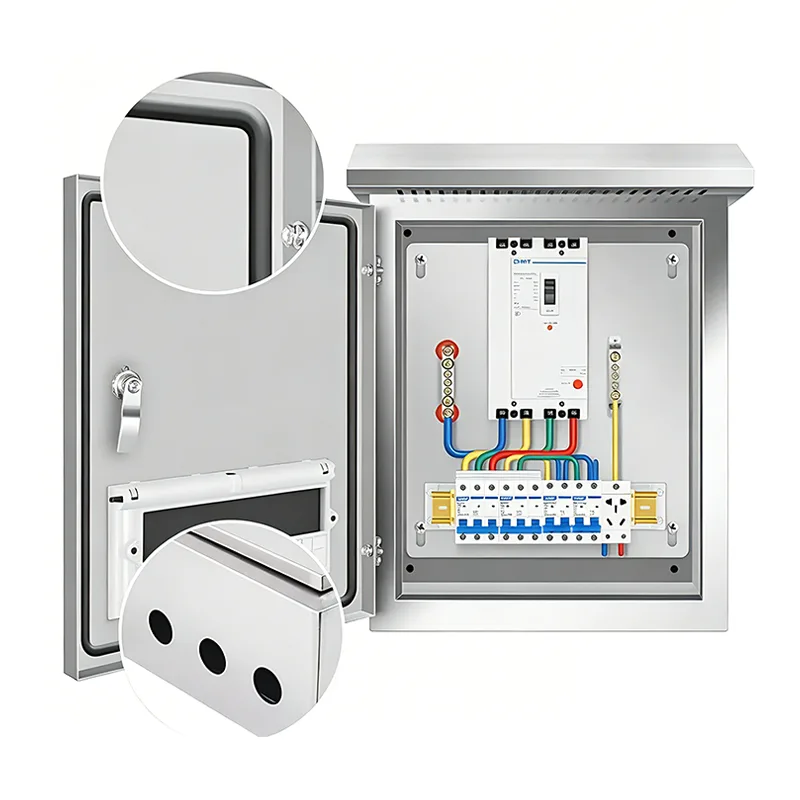

Skrzynka rozdzielcza ma w pełni uszczelnioną konstrukcję z silikonową listwą uszczelniającą do kontaktu z żywnością w pokrywie i wodoodpornymi złączami kablowymi z gwintem PG zapewniającymi niezawodne uszczelnienie.

2. Wysokie bezpieczeństwo

Ta mini skrzynka rozdzielcza jest wyposażona w wyłącznik różnicowoprądowy o wysokiej czułości 30 mA, przerywający awarie w ciągu 0,1 sekundy, aby zapobiec porażeniu prądem; wszystkie części metalowe są niezawodnie uziemione z rezystancją uziemienia ≤0,1 Ω.

Panel drzwi wyposażony jest w zamek z osłoną zabezpieczającą, która zapobiega przedostawaniu się wody deszczowej do wkładki zamka i uniemożliwia uruchomienie wyłączników osobom nieupoważnionym.

3. Wygodna instalacja i konserwacja

Nasza lekka konstrukcja i niewielkie rozmiary wraz z wstępnie nawierconymi otworami montażowymi z tyłu umożliwiają szybki montaż na ścianie, umożliwiając instalację przez jedną osobę.

Drzwi otwierane od przodu umożliwiają beznarzędziowe otwieranie pokrywy skrzynki, zapewniając przejrzysty układ komponentów i dużą przestrzeń na okablowanie.

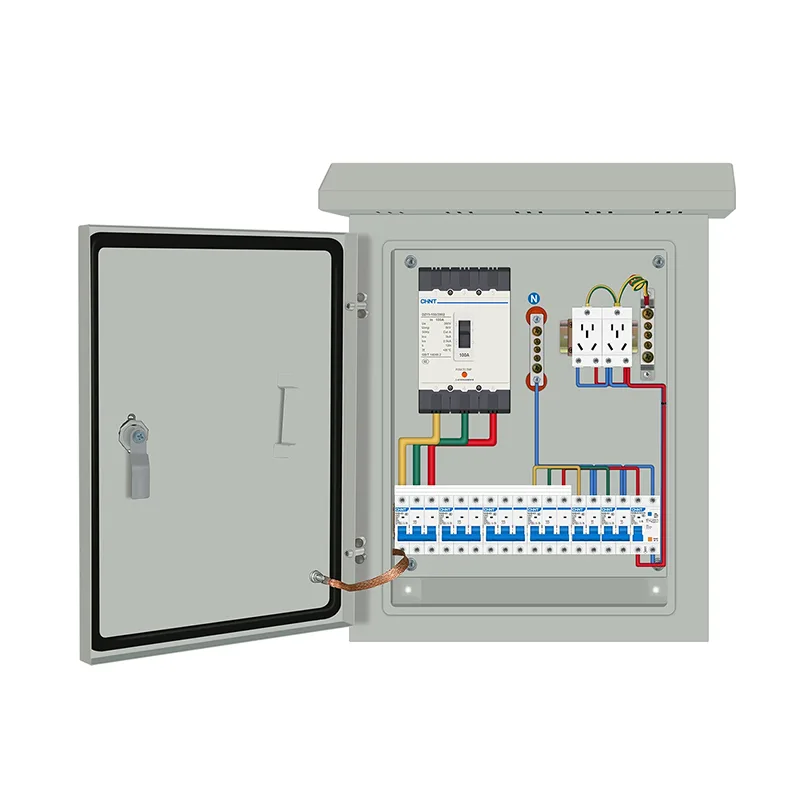

Skrzynka rozdzielcza jest wyposażona w modułowy system szyny DIN, kompatybilny z głównymi systemami MCB/RCBO firm Chint, Delixi, ABB i innych. W przypadku awarii wymianę podzespołów można przeprowadzić w ciągu 5 minut.

4. Długa żywotność

Shangming wybiera materiały wysokiej jakości; żywotność skrzynki ze stali nierdzewnej wynosi ≥15 lat. Brak ruchomych części mechanicznych sprawia, że ​​regularne smarowanie nie jest konieczne, a uszczelniona konstrukcja zapobiega wewnętrznemu gromadzeniu się kurzu, co zmniejsza wymagania dotyczące czyszczenia.

Stosujemy standardowe komponenty elektryczne niskiego napięcia, zapewniając wystarczającą podaż na rynku i niskie koszty wymiany. Części zamienne są również dostępne na życzenie.

5. Wsparcie dostosowywania

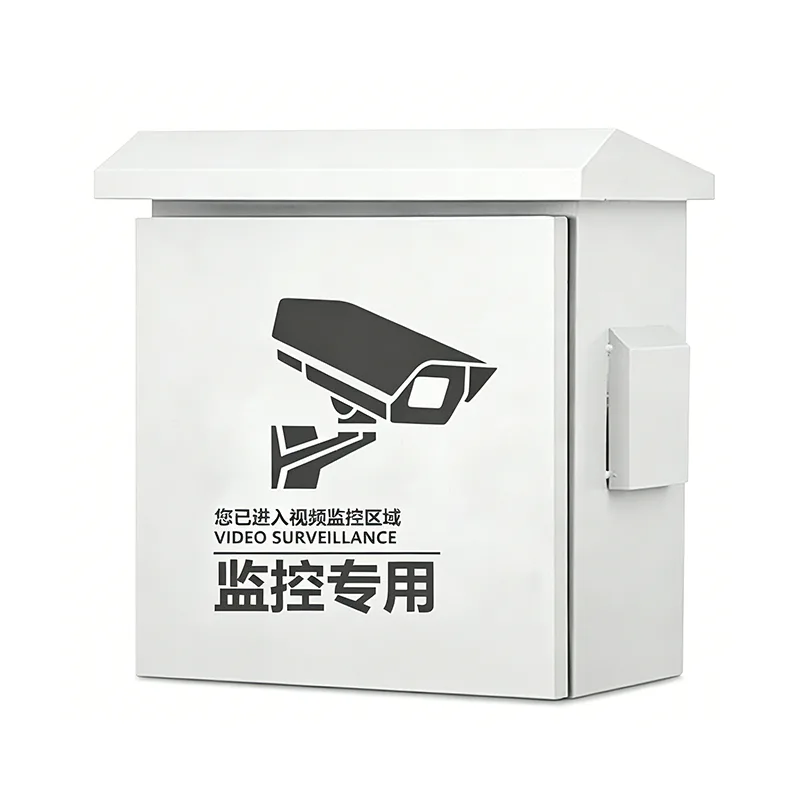

Ta zewnętrzna skrzynka rozdzielcza może być używana do oświetlenia ulicznego, kamer monitorujących, billboardów, pomp wodnych, stacji ładowania, nawadniania w rolnictwie, tymczasowych placów budowy itp. Wymagane jest dostosowanie w zależności od konkretnych wymagań. Obsługuje dowolną kombinację 2–12 obwodów i oferuje opcjonalne kolory (szary, biały, czarny), zamki i specjalne zaciski okablowania.

Produkty znajdujące się w magazynie dostarczane są w ciągu 5–7 dni roboczych; produkty niestandardowe są dostarczane w ciągu 15–25 dni roboczych, w zależności od pilności i ilości zamówienia.

Przewodnik wyboru

Wybierając zewnętrzną, wodoodporną mini skrzynkę rozdzielczą, należy przeprowadzić wszechstronną ocenę, biorąc pod uwagę środowisko użytkowania, konfigurację elektryczną, poziom bezpieczeństwa i metodę instalacji. Możesz bezpośrednio podać swoje potrzeby i rysunki, jeśli są dostępne, a zespół techniczny Shangming zapewni bardziej szczegółowe i odpowiednie rozwiązanie tak szybko, jak to możliwe.

Podstawowe kryteria wyboru skupiają się głównie na tych aspektach:

1. Środowisko użytkowania i poziom ochrony

Do ogólnego użytku na zewnątrz zaleca się stopień ochrony IP65, zapewniający ochronę przed kurzem i deszczem. W obszarach o ulewnym deszczu, dużej wilgotności lub w pobliżu źródeł wody zaleca się stopień ochrony IP66.

W miejscach często narażonych na działanie wysokich temperatur i silnego nasłonecznienia należy wybierać materiały odporne na promieniowanie UV, aby zapobiec starzeniu się i łamliwości osłonki. Stal nierdzewną należy stosować na obszarach przybrzeżnych i w strefach przemysłu chemicznego.

2. Materiał obudowy

Shangming oferuje wybór materiałów, w tym żelazo, blachę stalową walcowaną na zimno, stal nierdzewną 201, stal nierdzewną 304 i stal nierdzewną 316. Do zastosowań zewnętrznych preferowanym wyborem jest stal nierdzewna ze względu na jej wysoką wytrzymałość, odporność na uderzenia i odporność na korozję.

3. Wymiary i przestrzeń wewnętrzna

Należy zarezerwować wystarczającą przestrzeń instalacyjną w zależności od liczby obwodów i specyfikacji wyłącznika. Należy zwrócić uwagę, czy wymagany jest montaż na szynie DIN i listwy zaciskowe.

Rezerwacja przestrzeni na rozbudowę ma kluczowe znaczenie. Zaleca się zarezerwowanie 20-30% marży w oparciu o rzeczywiste potrzeby w zakresie przyszłej rozbudowy lub konserwacji.

4. Dopasowanie konfiguracji elektrycznej

Proszę określić główne komponenty wewnętrzne: MCB/RCCB/RCBO, przekaźniki, styczniki, moduły ochrony przeciwprzepięciowej itp.

Potwierdź parametry znamionowe: poziom napięcia (np. AC 220 V/380 V), obciążalność prądową.

Sprawdź także, czy obudowa obsługuje dystrybucję wieloobwodową lub niestandardowe otwory.

5. Metoda instalacji

Montaż naścienny: W przypadku małych zewnętrznych skrzynek rozdzielczych zaleca się montaż naścienny, odpowiedni do ścian zewnętrznych budynków i boków urządzeń.

Do stosowania w drogach, parkach i systemach oświetleniowych można również rozważyć montaż na kolumnie.

W razie potrzeby obudowę można wyposażyć w uchwyty montażowe, otwory montażowe na panelu tylnym oraz wkręty zabezpieczające przed sabotażem.

6. Wymagania dotyczące bezpieczeństwa i zgodności

Czy projekt wymaga konstrukcji blokującej?

Jakie standardy i dokumenty certyfikacyjne są wymagane? Nasze produkty posiadają certyfikat CE i są zgodne z normami IEC, ANSI, BS, DIN, AS/NZS i innymi normami. Przed złożeniem zamówienia prosimy o poinformowanie nas o swoich wymaganiach.

Jakie są kwestie związane z codzienną konserwacją zewnętrznych wodoodpornych miniaturowych skrzynek rozdzielczych?

Regularnie sprawdzaj pudełko pod kątem pęknięć, deformacji, rdzy lub starzenia; sprawdzić paski uszczelniające pod kątem starzenia się lub uszkodzenia i w razie potrzeby wymienić je.

Sprawdzając wnętrze skrzynki, należy oczyścić wnętrze skrzynki z kurzu, zwłaszcza prowadnice i powierzchnię wyłączników. Sprawdź wyłączniki automatyczne, listwy zaciskowe i śruby okablowania pod kątem poluzowania oraz sprawdź przewody pod kątem odbarwień spowodowanych przegrzaniem i uszkodzeń izolacji.

Należy także zwrócić uwagę na wszelkie nietypowe dźwięki, zapachy lub miejscowy wzrost temperatury i okresowo sprawdzać niezawodność wyłącznika różnicowoprądowego (RCD).

Nasze usługi wsparcia technicznego

Shangming posiada własną fabrykę i zespół techniczny, zdolny do świadczenia niezbędnych usług wsparcia technicznego. Przed sprzedażą sprawdzimy wykonalność Twoich rozwiązań na podstawie rysunków lub specyfikacji technicznych i konkretnych wymagań w ciągu 2 dni roboczych, zapewniając bezpłatną konsultację, a następnie rozwiązanie i wycenę.

Możemy dostarczyć kompletne dokumenty certyfikacyjne i raporty z testów, wraz z pełną dokumentacją techniczną, w tym instrukcje instalacji, schematy okablowania, listy komponentów, instrukcje konserwacji i rysunki szaf (w formacie DWG/PDF). Zapewnione jest również zdalne wsparcie posprzedażowe z czasem reakcji ≤4 godzin. W razie potrzeby możemy również zorganizować wizytę inżyniera na budowie.
