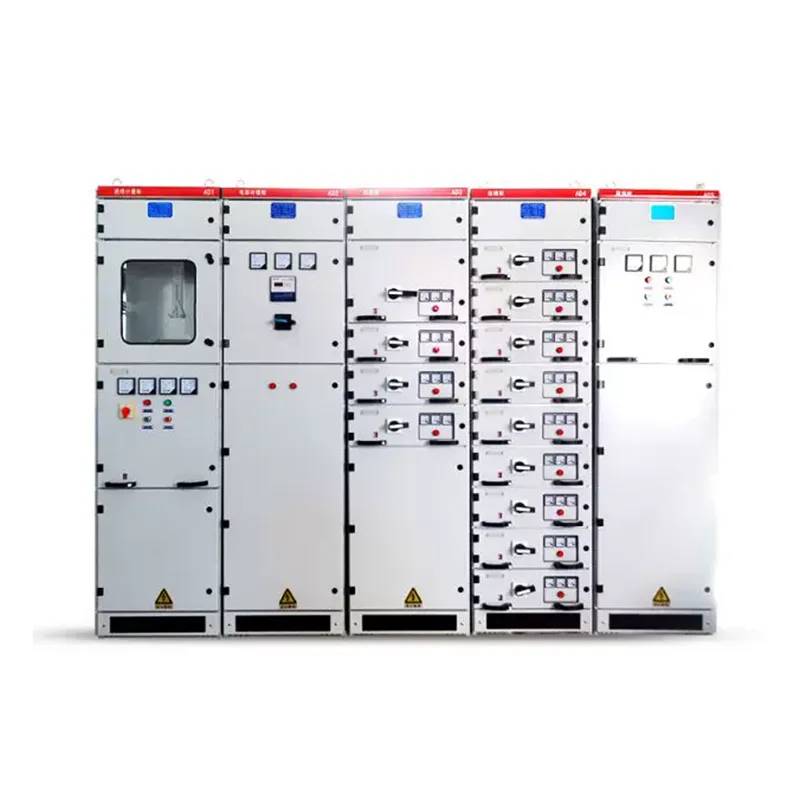

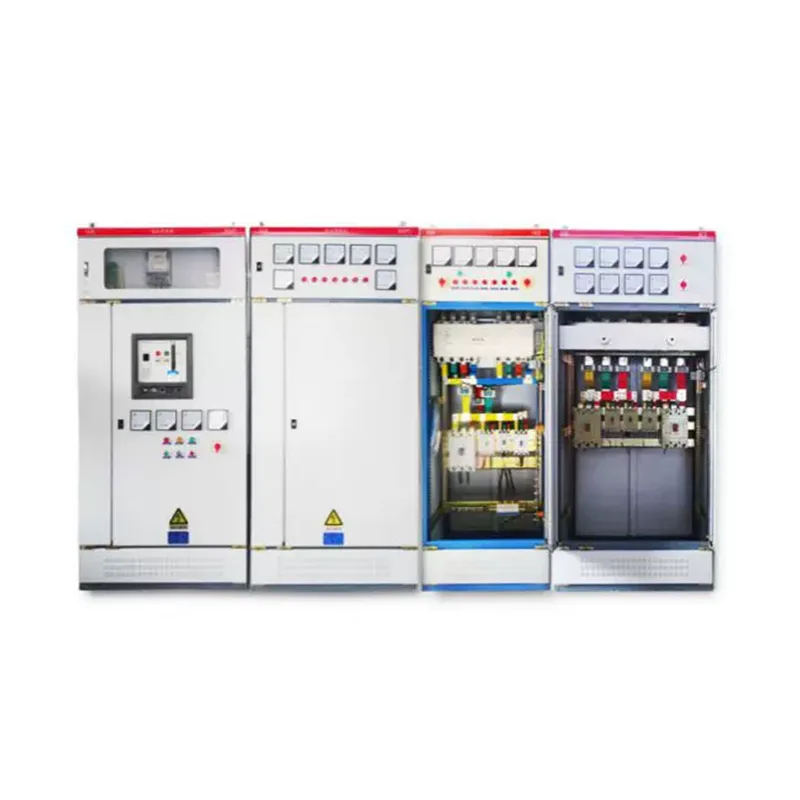

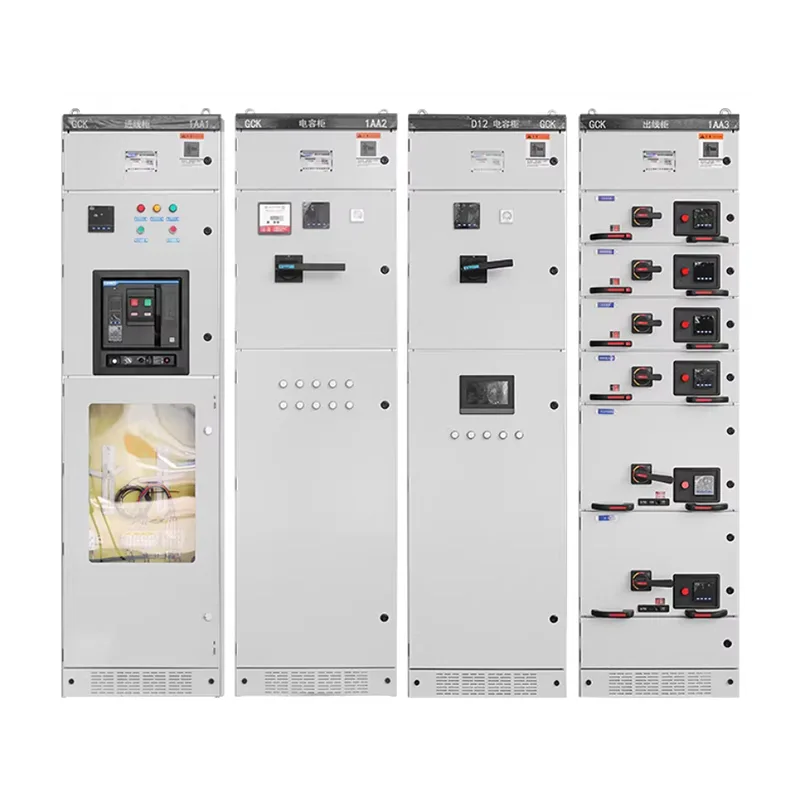

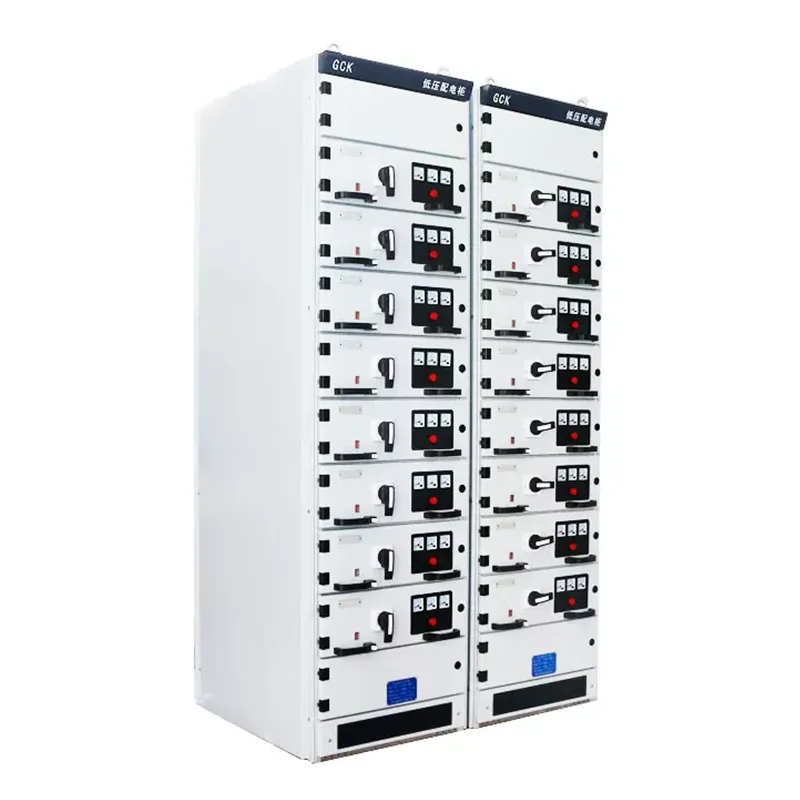

Rozdzielnica wysuwna niskiego napięcia MNS

Szukasz niezawodnego dostawcy rozdzielnic wysuwnych niskiego napięcia MNS? Shangming z Chin to wybór godny zaufania. Rozdzielnica ta posiada izolowane strefy, co poprawia efektywność konserwacji systemu i ciągłość działania. Został wyeksportowany do ponad 50 krajów i regionów na całym świecie.

Co to jest rozdzielnica wysuwna niskiego napięcia MNS?

Rozdzielnica wysuwna niskiego napięcia MNS, pierwotnie opracowana przez szwajcarską firmę ABB i licencjonowana do produkcji na całym świecie, jest zaawansowanym systemem dystrybucji energii. Fabryka Shangming posiada dojrzałą technologię przetwarzania tego produktu i obsługuje dostosowywanie.

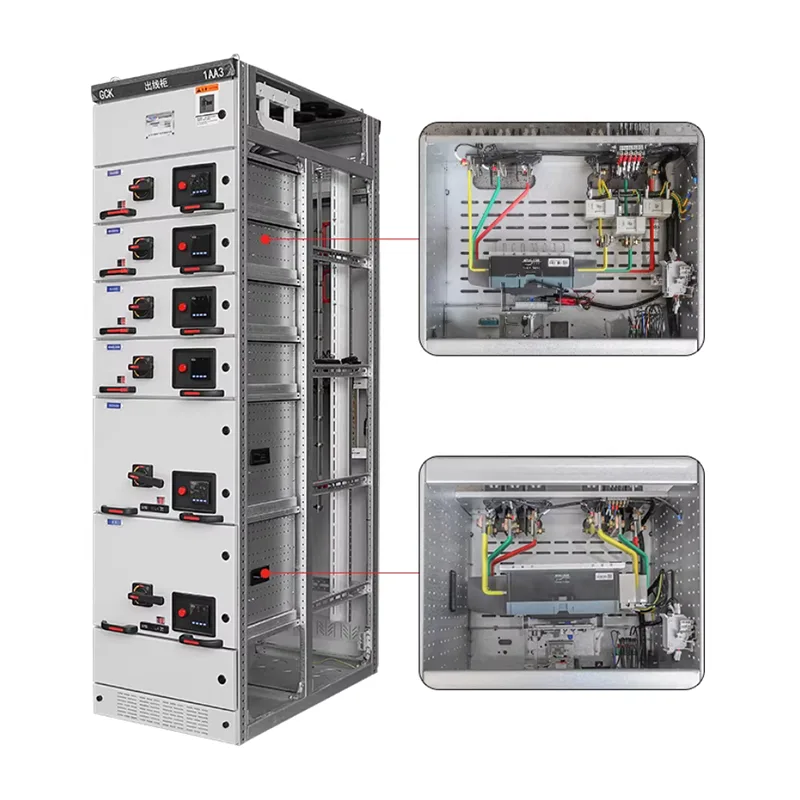

W przeciwieństwie do rozdzielnic stacjonarnych GGD, każdy obwód MNS jest zainstalowany w niezależnie wysuwanym module szufladowym. W przypadku awarii obwodu operator może bezpośrednio wyciągnąć szufladę w celu naprawy lub wymiany, podczas gdy inne obwody w szafie nadal działają normalnie, zapewniając w ten sposób nieprzerwane zasilanie podczas konserwacji. Szuflady o tych samych specyfikacjach są wymienne, co skraca czas usuwania usterek.

Cechy konstrukcyjne

Rama rozdzielnicy wysuwnej niskiego napięcia MNS jest montowana przy użyciu profili w kształcie litery C z otworami modułowymi o średnicy 25 mm, co daje lekką konstrukcję o wysokiej wytrzymałości mechanicznej i odporności na wstrząsy.

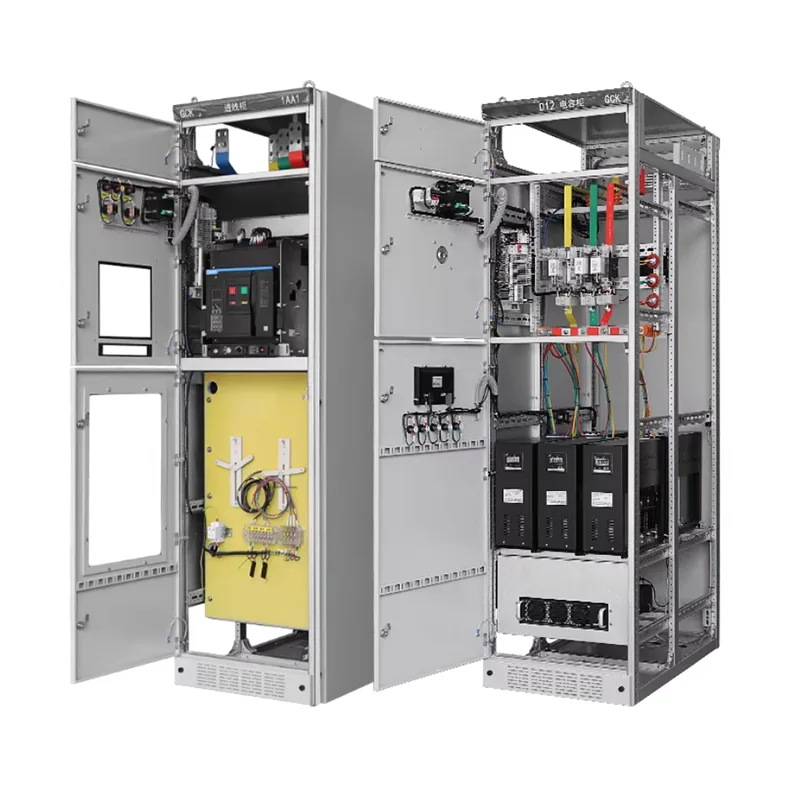

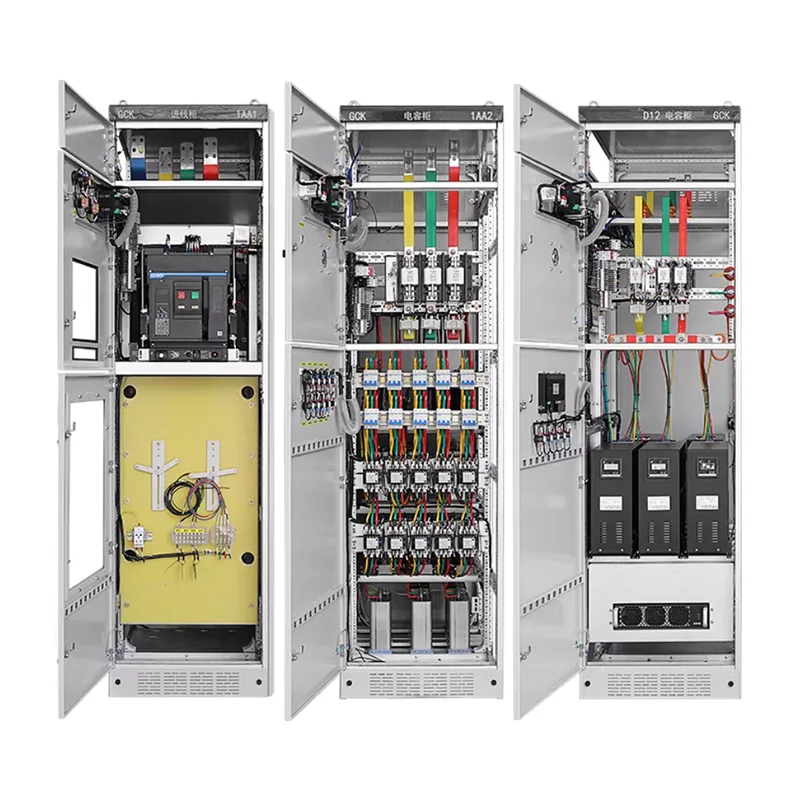

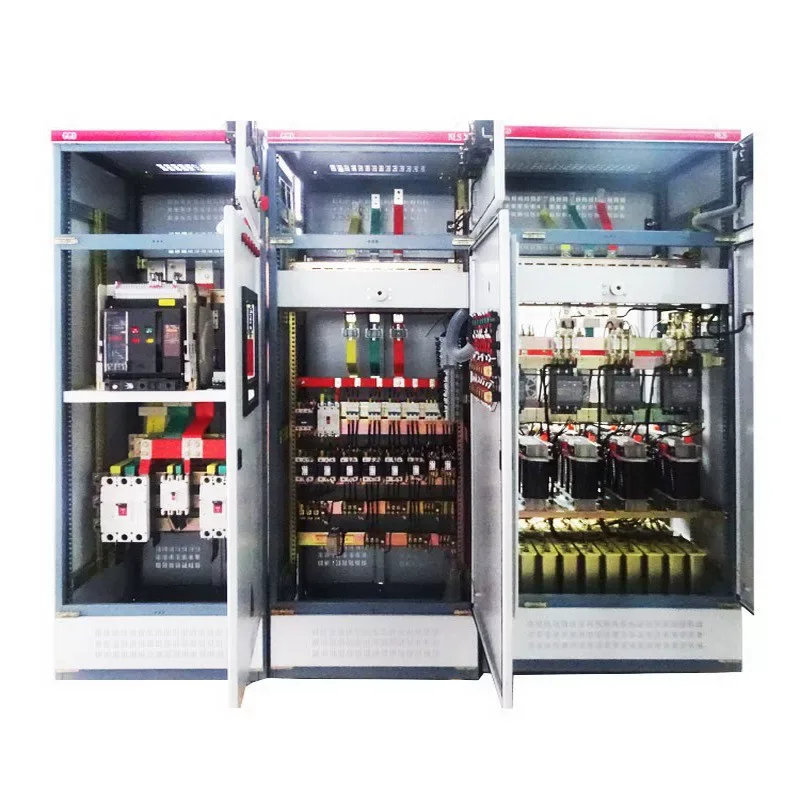

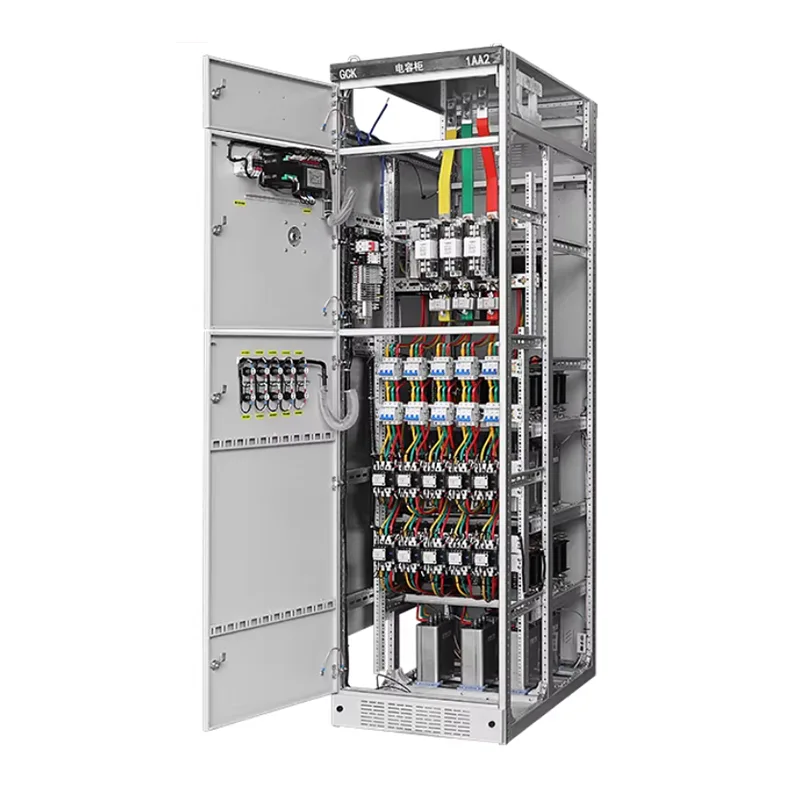

Wnętrze szafy zostało rygorystycznie podzielone na trzy niezależne strefy, aby zapobiec rozprzestrzenianiu się uszkodzeń:

Przedział jednostki funkcjonalnej: Zawiera moduły szuflad.

Przedział szyn zbiorczych: Znajduje się z tyłu lub u góry szafy i mieści szyny główne i dystrybucyjne.

Przedział kablowy: Umieszczony z boku szafy, do podłączenia zewnętrznych kabli.

MNS wykorzystuje również wielofunkcyjne panele wykonane z wysokowytrzymałego, trudnopalnego tworzywa sztucznego, skutecznie izolujące poziome i pionowe szyny zbiorcze oraz zapobiegające powstawaniu łuku elektrycznego pomiędzy przedziałami.

Parametry techniczne

Projekt bezpieczeństwa

Podczas użytkowania rozdzielnica wymaga kompleksowego uwzględnienia bezpieczeństwa osób i ochrony sprzętu. Produkty Shangming przechodzą siedem procesów kontroli jakości przed opuszczeniem fabryki, aby zapewnić, że wszystkie główne projekty bezpieczeństwa są na swoim miejscu, spełniając międzynarodowe i krajowe normy, takie jak IEC 61439-1 / GB 7251.1, oraz dostarczając kompletne dokumenty certyfikacyjne i raporty z testów.

Całkowita izolacja: W rozdzielnicy wysuwnej niskiego napięcia MNS zastosowano metalowe płyty, aby całkowicie odizolować przedział jednostki funkcjonalnej, przedział szyn zbiorczych i przedział kablowy. Energia zwarcia jest ograniczona w tym przedziale, nie wpływając na sąsiednie obwody i zapobiegając rozprzestrzenianiu się łuków zwarciowych.

Blokada pięciokrotna: zapobiega porażeniu prądem lub uszkodzeniu sprzętu spowodowanemu błędem człowieka.

Szufladę można wyciągnąć z pozycji podłączonej tylko przy otwartym wyłączniku; mechaniczny drążek blokujący blokuje mechanizm pchający. → Zapobiega otwieraniu i zamykaniu obwodu głównego pod obciążeniem.

Drzwi przedziału jednostki funkcjonalnej i położenie szuflady są zablokowane; drzwi nie można otworzyć, jeśli szuflada nie jest całkowicie wysunięta; otwarcie przedziału szyn zbiorczych/kablowych wymaga specjalnych narzędzi. →Zapobiega przypadkowemu wejściu do przedziałów pod napięciem

Uziemnik i wyłącznik główny są ze sobą sprzężone mechanicznie; uziemnika nie można zamknąć, gdy obwód główny jest pod napięciem. →Uniemożliwia podłączenie przewodów uziemiających pod napięciem

Gdy uziemnik jest zamknięty, wyłącznik główny nie może zostać przesunięty do pozycji podłączenia. →Zapobiega zasileniu przy podłączonym przewodzie uziemiającym.

Opcjonalna blokada kluczowa lub elektroniczna blokada logiczna zapewnia prawidłową sekwencję działania. →Zapobiega przypadkowemu otwarciu i zamknięciu wyłączników.

Dekompresja w przypadku awarii: Szafa MNS została zaprojektowana z dedykowanym kanałem dekompresji. W przypadku przypadkowego zwarcia wewnętrznego, gaz o wysokiej temperaturze i pod wysokim ciśnieniem jest odprowadzany do góry, chroniąc operatorów z przodu i spełniając wymagania dotyczące testu zwarcia łukowego IEC 61641.

Dla jakich branż polecamy rozdzielnice wysuwne niskiego napięcia MNS?

1. Przemysł petrochemiczny

Przemysł petrochemiczny wymaga ciągłej produkcji i nie toleruje przedłużających się przerw w dostawie prądu. Warunki pracy obejmują liczne obwody silnika, duże obciążenia i częste rozruchy. Rozdzielnice stacjonarne są zbyt ryzykowne i wiążą się z ogromnymi kosztami utrzymania.

Moduły szufladowe rozdzielnicy MNS umożliwiają konserwację pod napięciem w bezpiecznym środowisku, zapewniają wyraźną izolację obwodów, zmniejszają skutki wypadków oraz ułatwiają rozbudowę i modernizację.

2. Produkcja na dużą skalę

Wielkoskalowe gałęzie przemysłu produkcyjnego, takie jak fabryki stali, cementu i samochodów, działają w sposób ciągły przy dużych obciążeniach silników i wielkogabarytowych systemach elektrycznych.

MNS obsługuje schematy MCC, standaryzuje obwody i pozwala na szybką konserwację i wymianę. Jednostki funkcjonalne można stopniowo dodawać w miarę rozbudowy linii produkcyjnych. Jeśli w przyszłości planujesz rozszerzyć produkcję i potrzebujesz długotrwałego użytkowania, bardziej odpowiednia będzie rozdzielnica MNS.

3. Centra danych i duże kompleksy komercyjne

Zastosowania te mają niezwykle wysokie wymagania dotyczące ciągłości zasilania, przy gęstej i złożonej dystrybucji obciążenia, co wymaga inteligentnego monitorowania i zarządzania strefowego. Przerwy w dostawie prądu mogą powodować znaczne straty ekonomiczne.

MNS oferuje przejrzysty podział na strefy, bezpieczniejszą strukturę zasilania oraz możliwość integracji inteligentnych modułów monitorujących, dzięki czemu konserwacja nie wpływa na cały system.

4. Infrastruktura komunalna

W tym metro, lotniska, szpitale, oczyszczalnie ścieków itp.

Stabilność zasilania to ratunek dla infrastruktury, wymagający kontroli strefowej i szybkiego przywracania sprawności po konserwacji. MNS pozwala na wymianę jednostki funkcjonalnej nawet przy niewielkich przerwach w dostawie prądu.

5. Energetyka i przemysł energetyczny

Układy pomocnicze elektrowni, systemy dystrybucji energii wiatrowej i słonecznej oraz strony niskiego napięcia podstacji. Scenariusze te mają wysokie wymagania dotyczące poziomów bezpieczeństwa i niezawodności systemu. Dzielona konstrukcja MNS i jednostki szufladowe lepiej spełniają standardy projektowe.
