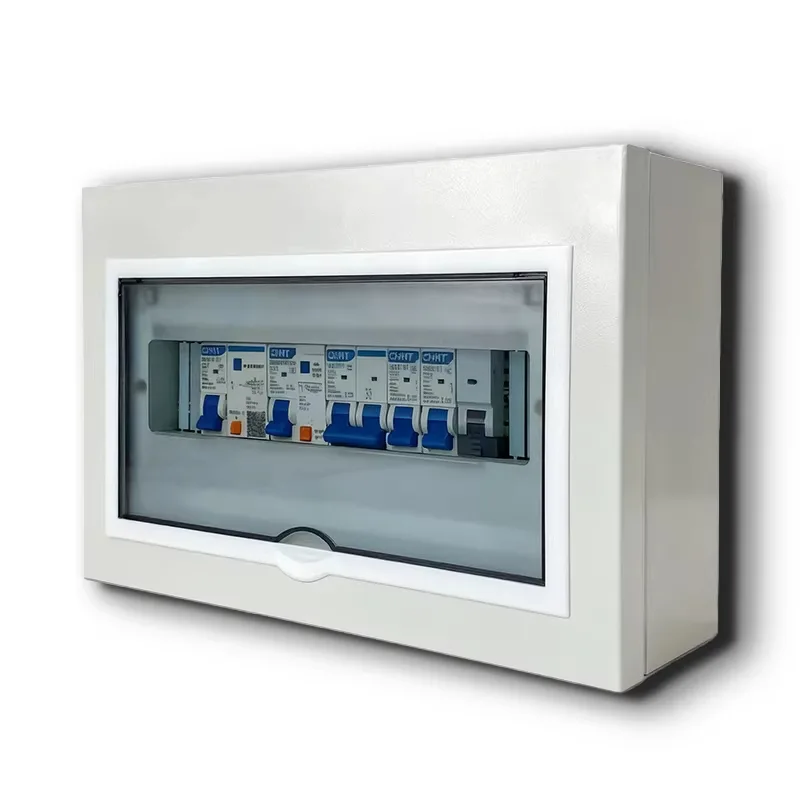

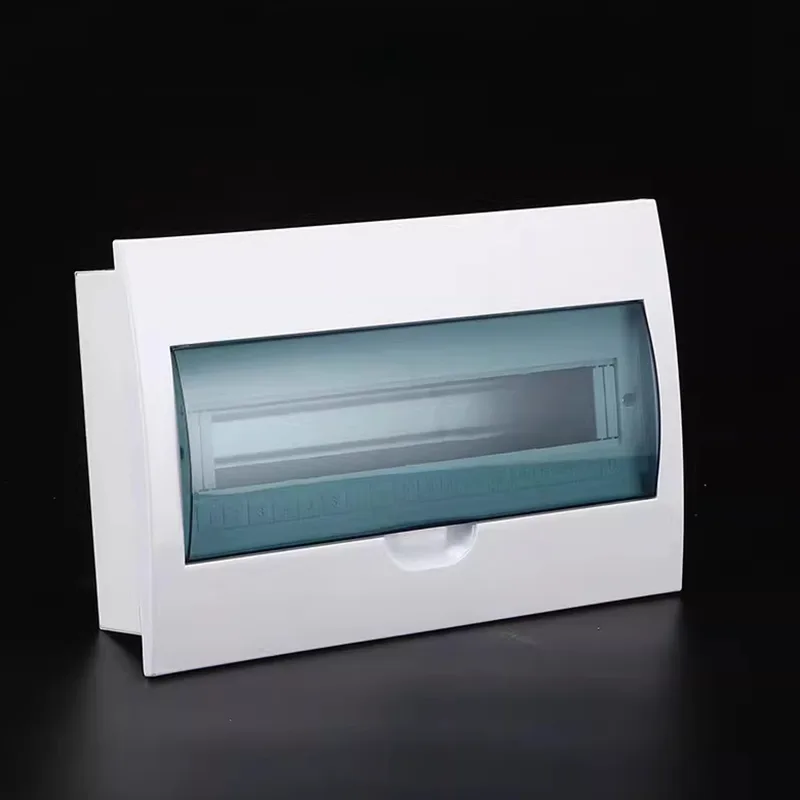

Kompaktowa wieloobwodowa obudowa rozdzielcza

Shangming to profesjonalny producent kompaktowych wieloobwodowych obudów skrzynek rozdzielczych, oferujący sprzedaż bezpośrednią w fabryce oraz zapewniający niestandardowe rozwiązania i kompleksową obsługę posprzedażną. Produkt ten nadaje się do środowisk o ograniczonej przestrzeni instalacyjnej, charakteryzuje się kompaktowymi rozmiarami i układem obwodów wewnętrznych o dużej gęstości, umożliwiając bezpieczną wieloobwodową dystrybucję mocy w ograniczonych obszarach i eliminując potrzebę stosowania wielu zewnętrznych skrzynek jednoobwodowych.

Podstawowe zalety

Jeśli potrzebujesz zminiaturyzowanej, modułowej i inteligentnej dystrybucji zasilania dla swojego projektu, kompaktowe wieloobwodowe skrzynki rozdzielcze są bardziej odpowiednie niż tradycyjne jednoobwodowe skrzynki rozdzielcze lub duże szafy rozdzielcze.

1. Oszczędność miejsca

Kompaktowe skrzynki rozdzielcze charakteryzują się cienką konstrukcją i standardową głębokością zaledwie 70–100 mm, dzięki czemu można je łatwo wbudować w lekkie ścianki działowe, tylne ścianki mebli, obudowy urządzeń lub wąskie szachty elektryczne, zajmując minimalną przestrzeń.

W ograniczonych przestrzeniach duża gęstość obwodów, obejmująca 8–24 wyłączniki nadprądowe, pozwala zaoszczędzić ponad 60% przestrzeni instalacyjnej w porównaniu z rozmieszczeniem wielu pojedynczych skrzynek obwodów.

W razie potrzeby możemy dostosować konfiguracje obsługujące rozbudowę równoległą, umożliwiając kombinacje poziome w celu utworzenia jednostek dystrybucyjnych o większej wydajności.

2. Bezpieczeństwo

Obudowy skrzynek rozdzielczych firmy Shangming wykonane są z wysokiej jakości metalu, w opcji ze stali ocynkowanej lub stali nierdzewnej 304, skutecznie tłumiąc rozprzestrzenianie się ognia.

Każdy obwód wyposażony jest w niezależne zabezpieczenie przeciążeniowe i zwarciowe, zapewniające precyzyjną izolację uszkodzeń.

Szeroki zakres ochrony IP:

Do użytku w pomieszczeniach: IP20–IP40, chroni przed dotykiem palców i ciałami obcymi.

Zastosowanie w środowisku zewnętrznym lub wilgotnym: metalowa obudowa IP54, pyłoszczelna i bryzgoszczelna, odpowiednia do łazienek, balkonów, skrzynek ze sprzętem zewnętrznym itp.

3. Łatwa instalacja i konserwacja

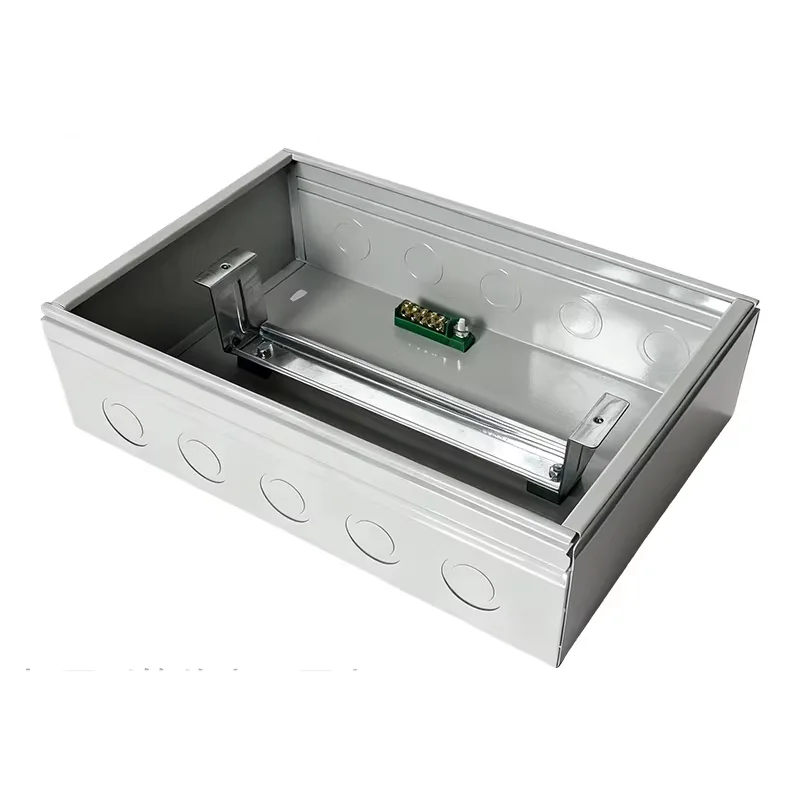

Kompaktowa wieloobwodowa obudowa rozdzielcza jest dostarczana z fabrycznie zainstalowanymi znormalizowanymi szynami DIN. Używamy wyłączników automatycznych popularnych marek (Schneider Electric, ABB itp.) do bezpośredniego montażu, eliminując potrzebę wiercenia lub wkręcania.

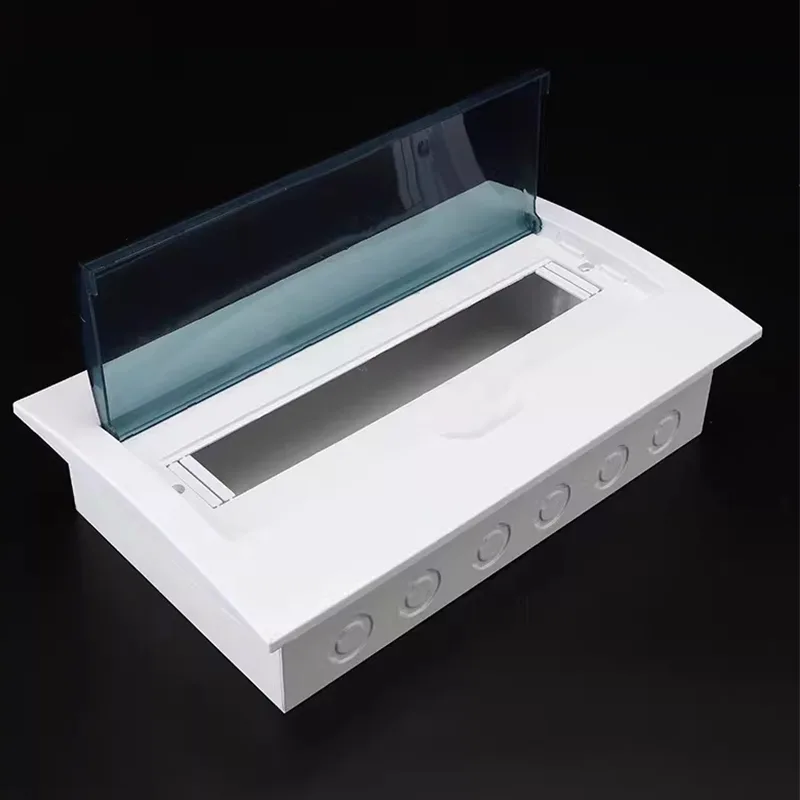

Na górze, na dole i z tyłu znajdują się wybijane otwory o średnicy Φ20/25 mm, umożliwiające wielokierunkowe wprowadzanie i wychodzenie kabli, umożliwiając różne ścieżki okablowania.

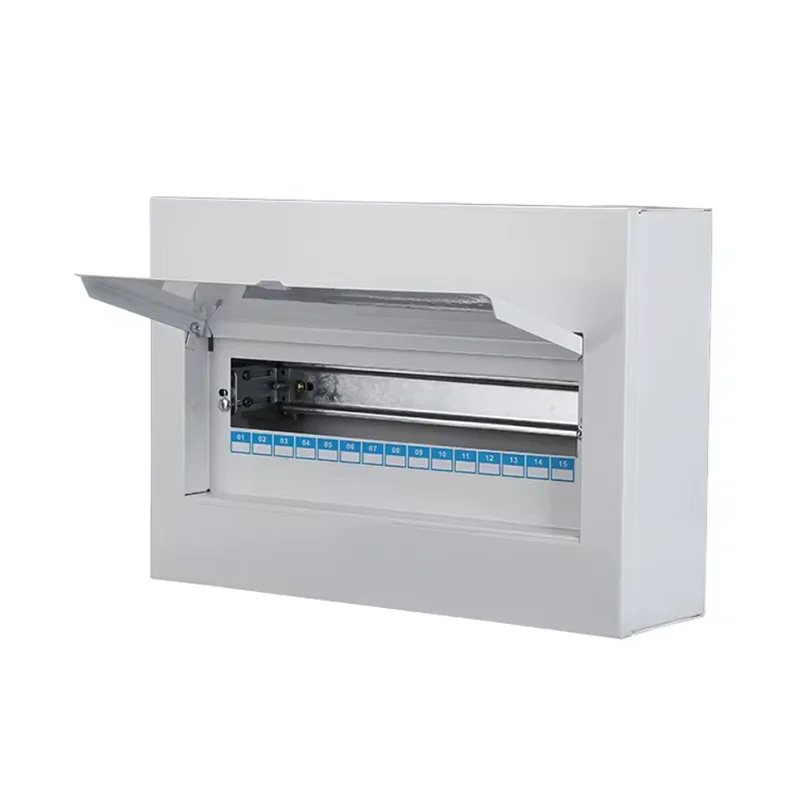

Drzwi mają konstrukcję zatrzaskową lub zawiasową, umożliwiającą otwieranie jedną ręką. Po wewnętrznej stronie drzwi lub panelu znajdują się obszary do opisania obwodów, na których można umieścić drukowane lub odręczne adnotacje.

4. Dostępna pełna personalizacja

Dostępne materiały: żelazo, blacha ocynkowana, stal nierdzewna 201, stal nierdzewna 304.

Obsługa niestandardowych rozmiarów: Oferujemy pełne dostosowanie szerokości, wysokości i głębokości w celu dopasowania do specjalnych otworów wyposażenia lub grubości ścian budynków.

Moduły funkcjonalne: Można wstępnie zainstalować zabezpieczenia przeciwprzepięciowe, inteligentne liczniki, moduły zdalnego sterowania, gniazda USB itp.

Personalizacja wyglądu: Możliwość natryskiwania kolorów RAL, wykończenia ze szczotkowanej stali nierdzewnej i sitodruku z logo, co pozwala na dopasowanie do ekskluzywnych stylów wnętrz.

Jak określić wymaganą liczbę obwodów?

Możesz spotkać się z tym pytaniem podczas procesu selekcji. Shangming zapewnia trzyetapową metodę oceny wstępnej.

1. Podziel obwody według obszaru funkcjonalnego

Jest to najbardziej podstawowa metoda statystyczna. Standardowa nowoczesna konfiguracja zazwyczaj zaleca oddzielenie urządzeń dużej mocy od ogólnych obwodów elektrycznych:

● Obwody oświetleniowe: Zalecane jest co najmniej 1-2 obwody kontrolowane według obszaru, aby uniknąć zwarcia w jednym miejscu powodującego ciemność w całym domu.

● Gniazda ogólne: Przydzielaj według liczby pokoi, zazwyczaj jeden obwód na każde 3-5 pokoi.

● Dedykowane obwody dużej mocy: ma to kluczowe znaczenie. Klimatyzatory, podgrzewacze wody, piekarniki, zmywarki, suszarki itp. o mocy znamionowej ≥1,5 kW muszą zajmować niezależny obwód.

● Kuchnia i łazienka: Ze względu na wilgotne środowisko i skoncentrowane urządzenia, zaleca się zainstalowanie oddzielnego obwodu prądu różnicowego (RCD).

2. Oblicz szerokość modułu

Do pomiaru pojemności używamy „Way” lub „Module”.

1 moduł = 18 mm (tj. szerokość jednobiegunowego wyłącznika MCB).

RCCB/RCBO: Zwykle zajmuje 2 moduły, tj. 36 mm.

Główny wyłącznik: Zwykle zajmuje 2-4 moduły.

Wzór obliczeniowy: Całkowita liczba wymaganych modułów = (liczba przełączników jednobiegunowych x 1) + (liczba wyłączników dwubiegunowych/różnicoprądowych x 2) + (wyłącznik główny x 2/4)

3. Zasada rezerwacji 20%.

Nigdy nie napełniaj skrzynki rozdzielczej całkowicie; pozostawienie miejsca na przyszłą rozbudowę jest standardem branżowym. Więc po co opuszczać pokój?

Przyszła rozbudowa: dodając w przyszłości monitoring, systemy inteligentnego domu lub nowe urządzenia, nie będziesz musiał wymieniać całego urządzenia.

Przestrzeń odprowadzająca ciepło: W kompaktowej skrzynce wieloobwodowej zarezerwowana przestrzeń pomaga w konwekcji powietrza, zmniejszając ryzyko zadziałania wyłączników automatycznych z powodu przegrzania.

Zalecenie: Jeżeli obliczyłeś, że potrzebujesz 10 obwodów, wybierz puszkę 12-obwodową; jeśli obliczysz, że potrzebujesz 18 obwodów, wybierz skrzynkę na 24 obwody.

Tabela referencyjna typowego scenariusza

Shangming Electric wspiera Cię w precyzyjnym wyborze modelu. Oferujemy:

Bezpłatne konsultacje dotyczące układu obwodów: prześlij nam listę sprzętu, a my polecimy odpowiednie modele obudów.

Wiele kombinacji modułowych: standardowe rozmiary obejmują 12, 18, 24 i 36 modułów; obsługiwane jest również niestandardowe dostosowywanie.

Wstępnie zainstalowana szyna DIN + opcja wyłącznika automatycznego: Wstępnie zmontowane zgodnie z planem obwodu, gotowe do użycia po dostawie.
