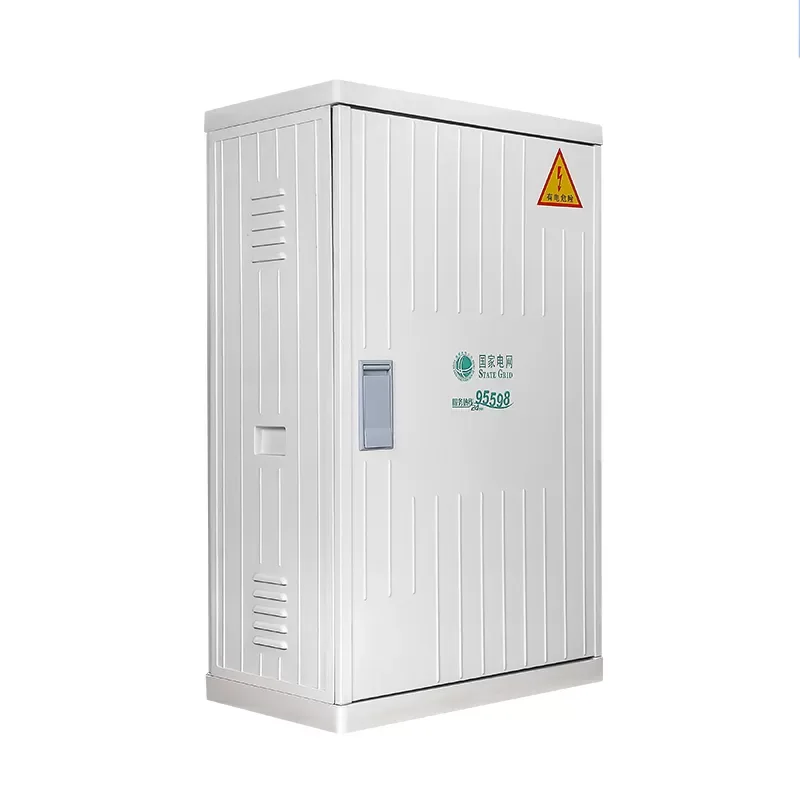

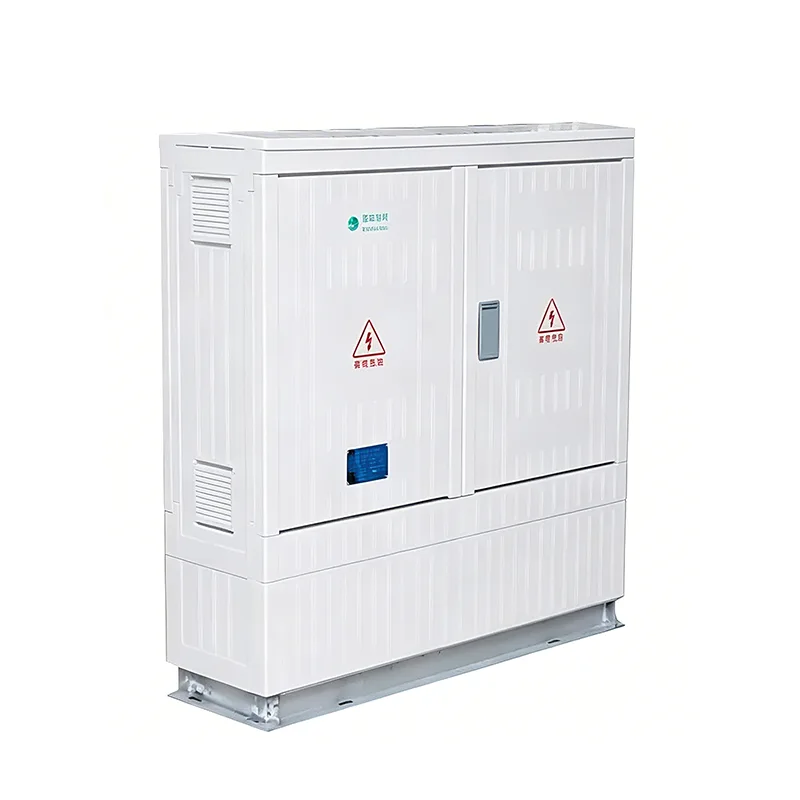

Skrzynka rozgałęźna kabla niskiego napięcia

Chcesz kupić wysokiej jakości, stabilne puszki rozgałęźne kabli niskiego napięcia? Natychmiast skontaktuj się z Shangmingiem! Jesteśmy dostawcą z Chin oferującym bezpośrednie dostawy fabryczne, usługi doradztwa technicznego i zapewnienie jakości.

Co to jest skrzynka rozdzielcza kabli niskiego napięcia?

Skrzynka rozdzielcza kabla niskiego napięcia to urządzenie elektryczne stosowane w systemach dystrybucji energii niskiego napięcia do rozgałęziania, łączenia i rozprowadzania kabli. Nie kontroluje, nie ogranicza ani nie monitoruje prądu.

Bez przerywania głównego zasilania, bezpiecznie i systematycznie rozdziela pojedyncze źródło zasilania niskiego napięcia na wiele wyjść dla dalszych obciążeń. Może zastąpić tradycyjne studnie kablowe lub przypadkowe okablowanie w terenie, poprawiając bezpieczeństwo, standaryzację i łatwość konserwacji systemu dystrybucji energii niskiego napięcia.

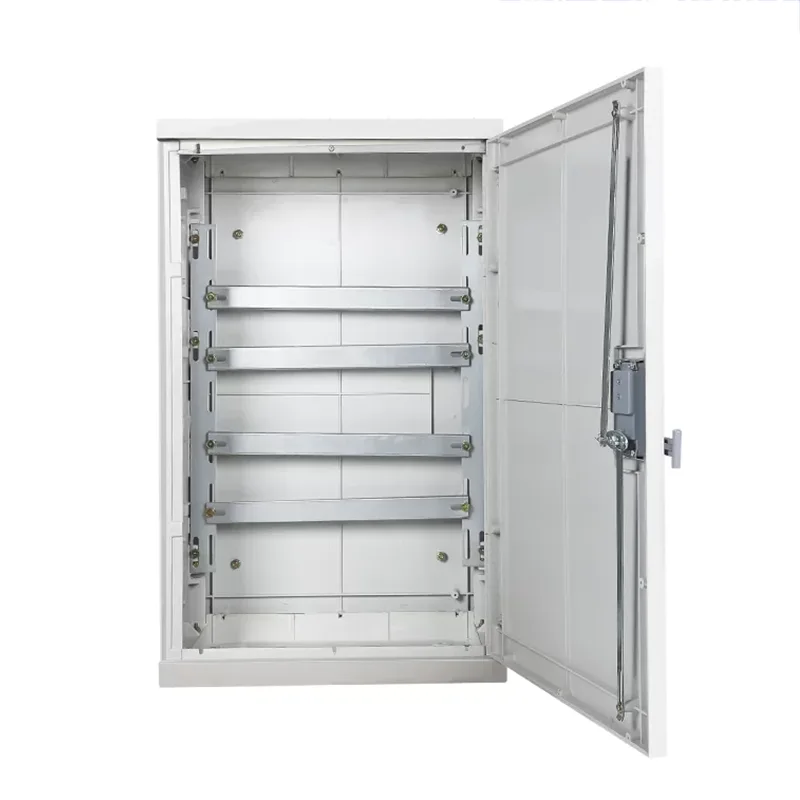

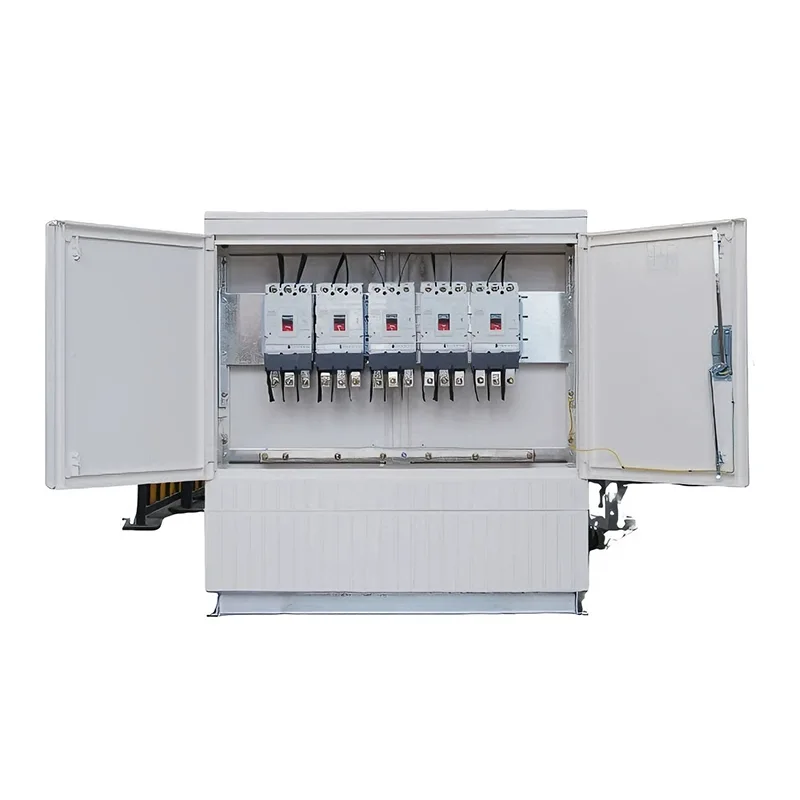

Proces pracy: Główna moc wpływa do skrzynki rozdzielczej → Prąd jest równomiernie rozprowadzany przez wewnętrzne szyny zbiorcze → Każda gałąź pobiera moc zgodnie z zapotrzebowaniem obciążenia.

Dlaczego puszki rozgałęźne kabli niskiego napięcia nie wymagają elementów ochronnych?

Jest to ściśle związane z funkcją samej puszki odgałęźnej niskiego napięcia. W całym systemie ochrona znajduje się na górze, a połączenie na dole; wszystkie funkcje zabezpieczające są realizowane przez wyłącznik znajdujący się powyżej.

Co się dzieje w przypadku zwarcia? → Prąd zwarciowy zostaje przerwany przez znajdujący się powyżej wyłącznik automatyczny w ciągu 0,1 sekundy. Skrzynka rozgałęźna wytrzymuje tylko chwilowy prąd stabilności termicznej (np. 15 kA/1s).

Co się dzieje z przeciążeniem? → Wykrywane jest przeciążenie i wyłączane przez znajdujące się przed nim urządzenie zabezpieczające. Skrzynka rozgałęźna odpowiada jedynie za przewodzenie i nie uczestniczy w ocenie.

Co dzieje się z prądem upływowym? → W terminalowej skrzynce rozdzielczej zastosowano zabezpieczenie przed wyciekiem; skrzynka rozgałęźna nie posiada tej funkcji.

Zalety techniczne

Puszki kablowe mają znaczną przewagę techniczną nad tradycyjnymi studniami kablowymi i mogą być stosowane jako zamienniki.

Główne scenariusze zastosowań

Miejskie wspólnoty mieszkaniowe: Główny kabel z głównego transformatora wchodzi do skrzynki rozgałęźnej kabla niskiego napięcia, a następnie rozprowadza energię do każdego budynku mieszkalnego.

Miejskie systemy oświetlenia ulicznego: W systemach oświetlenia ulicznego skrzynkę rozgałęźną zwykle umieszcza się w pewnych odstępach wzdłuż drogi, aby zapewnić zasilanie latarni ulicznych.

Przedsiębiorstwa przemysłowe i górnicze: Puszki odgałęzień kablowych mogą służyć jako wtórne punkty dystrybucji na zewnątrz budynków fabrycznych, rozprowadzając energię do różnych warsztatów.

Modernizacja starych sieci elektroenergetycznych na obszarach miejskich: Puszki rozgałęźne rozwiązują problem ograniczonej przestrzeni, uniemożliwiając instalację dużych szaf rozdzielczych.

Środki ostrożności dotyczące instalacji i konserwacji

1. Hydroizolacja i zabezpieczenie przed wilgocią: Spód puszki rozgałęźnej kabla niskiego napięcia musi być uszczelniony materiałem zatykającym kable, aby zapobiec podnoszeniu się i kondensowaniu wilgoci z podziemnego rowu kablowego, co mogłoby spowodować zwarcie.

2. Niezawodne uziemienie: Chociaż skrzynka jest izolowana, metaliczna warstwa ekranująca kabli musi być niezawodnie połączona z ziemią za pomocą dedykowanej szyny uziemiającej.

3. Kontrola na podczerwień: Ze względu na gęste węzły w skrzynce rozdzielczej zalecamy regularne używanie termometru na podczerwień w celu sprawdzenia, czy złącza nie przegrzewają się. Ma to kluczowe znaczenie dla zapobiegania pożarom i jest nieuniknione.

Szczegółowe instrukcje montażu zostaną dostarczone wraz z zamówieniem. Kompletna dokumentacja obejmuje instrukcję montażu, schemat okablowania, listę komponentów, instrukcję konserwacji i rysunki szafek (w formacie DWG/PDF). Jeśli masz jakiekolwiek pytania, skontaktuj się z nami niezwłocznie.
